Propriétés
| Référence | 3035160000 |

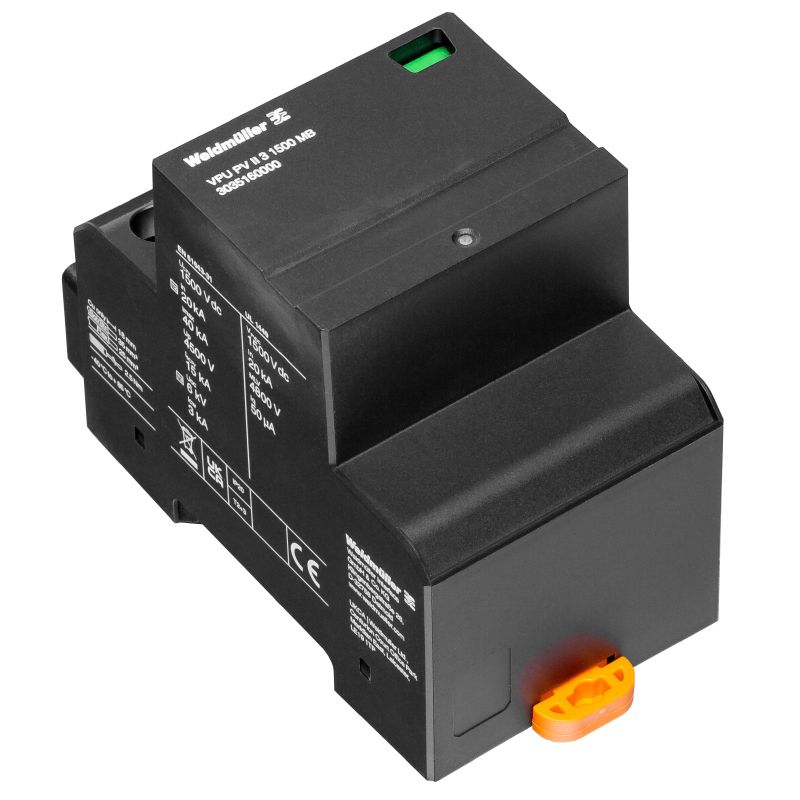

| Type | VPU PV II 3 1500 MB |
| GTIN (EAN) | 4099986992047 |
| Qté. | 1 Pièce |
| Profondeur | 70 mm |
| Profondeur (pouces) | 2,756 inch |
| Hauteur | 112,3 mm |
| Hauteur (pouces) | 4,421 inch |
| Largeur | 53,7 mm |
| Largeur (pouces) | 2,114 inch |
| Poids net | 336,23 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...85 °C |
| Humidité | 5 - 95 % d'humidité rel. |
| Couleur | noir |
| Degré de protection | IP20 en condition installée |
| Degré de pollution | 2 |
| Classe d'exigence | Type II |
| Courant de court-circuit ISCPV | 15 kA |
| Courant de décharge total Itotal ( 8/20 µs) | 40 kA |
| Hauteur de fonctionnement dans le système PV à la terre | ≤ 2000 m |
| Hauteur de fonctionnement dans système PV non mis à la terre | ≤ 4000 m |
| Niveau de protection Up (+/- , -/PE , +/PE) | ≤ 4,8 kV |
| Normes |
IEC 61643-31
EN 61643-31 |
| Tension de l'installation FV, max. Ucpv | 1 500 V |
| Nombre de pôles | 3 |
| Normes |
IEC 61643-31
EN 61643-31 |
| Temps de réaction | ≤ 25 ns |
| Type de tension | DC |
| Longueur de dénudage | 18 mm |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Type de raccordement | Raccordement vissé |
| Couple de serrage, min. | 2,5 Nm |
| Couple de serrage, max. | 2,5 Nm |
| Section de raccordement du conducteur, min. | 6 mm² |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 2,5 mm² |
| Section de raccordement du conducteur, souple, max. | 25 mm² |
| Section de raccordement, semi-rigide, min. | 2,5 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Type de tension | DC |
| Nombre de pôles | 3 |
| Degré de protection | IP20 en condition installée |
| Couleur | noir |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_326177) |
| Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_324419) |
| Catalogue | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| ROHS | Conforme |
