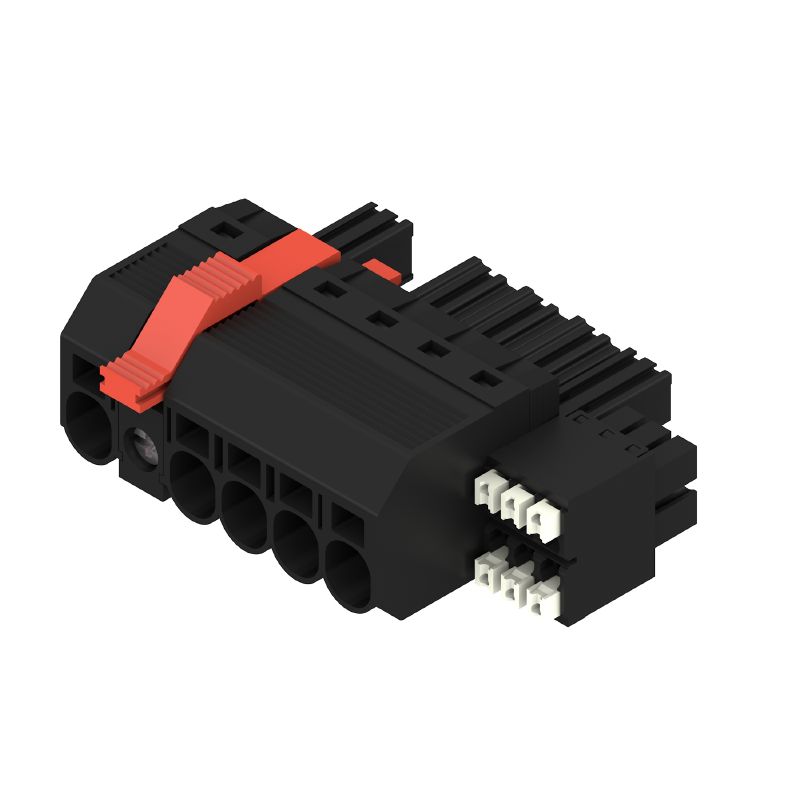

BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX
Изображение изделия
BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX
Изображение изделия
BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX
Dimensional drawing
BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX
Graph
BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX
Преимущество изделия
Single-handed operation
Automatic latching

BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX

PCB plug-in connector, female plug, 7.62 mm, Number of poles: 5, 180°, PUSH IN with actuator, PUSH IN without actuator, Clamping range, max. : 10 mm², Box

№ продукта 2628580000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 5 Связанные продукты 25
Approvals General ordering data Размеры и массы Environmental Product Compliance Systemkennwerte Werkstoffdaten Conductors suitable for connection Rated data acc. to IEC CSA névleges adatok Номинальные характеристики по UL 1059 Packing Technical data - hybrid Conduttori collegabili - Ibrido Indicación importante Besorolások

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Версия
PCB plug-in connector, female plug, 7.62 mm, Number of poles: 5, 180°, PUSH IN with actuator, PUSH IN without actuator, Clamping range, max. : 10 mm², Box
Заказ №
2628580000
Тип
BVF 7.62HP/05/180MSF2 BCF/06R SN BK BX
GTIN (EAN)
4050118632590
Кол.
30 Штука
Údaje výrobku
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Упаковка
Ящик

Размеры и массы

Масса нетто
32,962 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Systemkennwerte

Серия изделия
OMNIMATE Power - series BV/SV 7.62HP
Вид соединения
Conexión de campo
Метод проводного соединения
PUSH IN aktuátorral
PUSH IN aktuátor nélkül
Шаг в мм (P)
7,62 mm
Шаг в дюймах (P)
0,3 "
Направление вывода кабеля
180°
Количество полюсов
5
L1 в мм
38,1 mm
L1 в дюймах
1,5 "
L2 в мм
7,62 mm
L2 в дюймах
0,3 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
6 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20
Объемное сопротивление
4,50 мОм
Кодируемый
Да
Длина зачистки изоляции
12 mm
Момент затяжки винта фланца, мин.
0,2 Nm
Момент затяжки винта фланца, макс.
0,3 Nm
Лезвие отвертки
0,6 x 3,5
Циклы коммутации
25
Усилие вставки на полюс, макс.
17 N
Усилие вытягивания на полюс, макс.
15 N

Werkstoffdaten

Изоляционный материал
PA GF
Цветовой код
black
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев штепсельного контакта
6...8 µm Sn глянцевый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
125 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
125 °C

Conductors suitable for connection

Диапазон зажима, мин.
0,5 mm²
Диапазон зажима, макс.
10 mm²
Одножильный, мин. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
10 mm²
многожильный, макс. H07V-R
10 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
10 mm²
С наконечником DIN 46 228/4, мин.
1,5 mm²
С наконечником DIN 46 228/4, макс.
6 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
1,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
10 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      1076980000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025930000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019140000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004060000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019170000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0244100000
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0533500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0191900000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      10 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282900000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
38 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
38 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
34 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
34 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 420 A
Зазор, мин.
10,4 mm
Расстояние утечки, мин.
12,7 mm

CSA névleges adatok

Номинальное напряжение (группа использования B/CSA)
600 V
Номинальное напряжение (группа использования C/CSA)
600 V
Номинальное напряжение (группа использования D/CSA)
600 V
Номинальный ток (группа использования B/CSA)
33 A
Номинальный ток (группа использования C/CSA)
33 A
Номинальный ток (группа использования D/CSA)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 8

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
35 A
Номинальный ток (группа использования C/UL 1059)
35 A
Номинальный ток (группа использования D/UL 1059)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 8
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packing

Упаковка
Box
Длина VPE
338 mm
VPE с
130 mm
Высота VPE
54 mm

Technical data - hybrid

Paso en mm (señal)
3.81 mm
Pitch in inches (Signal)
0.15 inch
Количество контактов (сигнал)
6
L2 в мм
7,62 mm
L2 в дюймах
0,3 "
Počet řad (signál)
2
Материал контактов (сигнал)
CuMg
Поверхность контакта (сигнал)
луженые
Структура слоев штепсельного контакта (сигнал)
1-3 µ Ni / 4-8 µ Sn
Номинальное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал)
400 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал)
320 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал)
200 V
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал)
4 kV
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал)
4 kV
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал)
4 kV
Сопротивление кратковременно допустимому сквозному току (сигнал)
3 x 1 сек. с 80 A
Номинальное напряжение (группа использования B/CSA) (сигнал)
300 V
Номинальное напряжение (группа использования C/CSA) (сигнал)
50 V
Номинальное напряжение (группа использования D/CSA) (сигнал)
300 V
Номинальный ток (группа использования B/CSA) (сигнал)
9 A
Номинальный ток (группа использования C/CSA) (сигнал)
9 A
Номинальный ток (группа использования D/CSA) (сигнал)
9 A
Сечение подсоединяемого провода AWG (сигнал)
AWG 24...AWG 16
Номинальное напряжение (группа использования B/UL 1059) (сигнал)
300 V
Номинальное напряжение (группа использования C/UL 1059) (сигнал)
50 V
Номинальное напряжение (группа использования D/UL 1059) (сигнал)
300 V
Номинальный ток (группа использования B/UL 1059) (сигнал)
5 A
Номинальный ток (группа использования C/UL 1059) (сигнал)
5 A
Номинальный ток (группа использования D/UL 1059) (сигнал)
5 A
Сечение провода для разъема (сигнал)
AWG 26...AWG 16

Conduttori collegabili - Ibrido

Clamping range, rated connection (Power)
0.5...10 mm²
Диапазон зажима, номин. соединение (сигнал)
0.2...1.5 mm²
Сечение провода для разъема (питание)
AWG 24...AWG 8
Сечение провода AWG для разъема (сигнал)
AWG 26...AWG 16
одножильный, H05(07) V-U (питание)
0.5...10 mm²
одножильный, H05(07) V-U (сигнал)
0.14...1.5 mm²
гибкий, H05(07) V-K (питание)
0.5...6 mm²
гибкий, H05(07) V-K (сигнал)
0.14...1.5 mm²
с кабельным наконечником с манжетой (питание)
0.5...6 mm²
с кабельным наконечником с манжетой, DIN 46 228/4 (сигнал)
0.25...1.5 mm²
с кабельным наконечником по стандарту DIN 46 228/1 (питание)
0.5...6 mm²
с кабельным наконечником по стандарту DIN 46 228/1 (сигнал)
0.25...1.5 mm²

Indicación importante

Соответствие IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Примечания
  • A tápérintkezőkre vonatkozó műszaki adatok
  • Jelérintkezők műszaki adatai: 50 V / 5 A
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
