LL2N 5.08/06/90 3.2SN OR BX

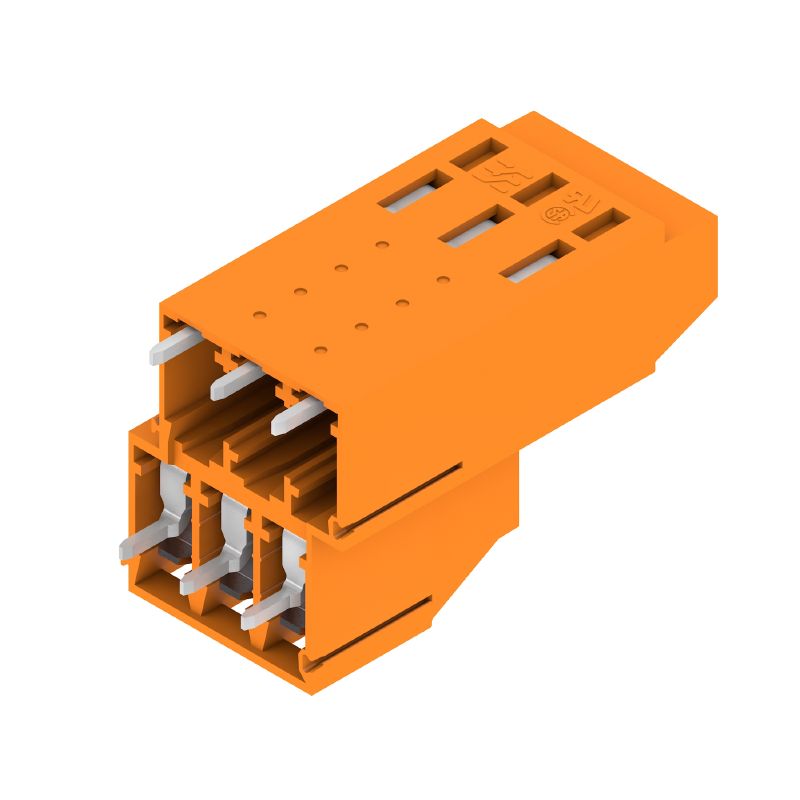

Imagen de producto
Similar a la ilustración
LL2N 5.08/06/90 3.2SN OR BX

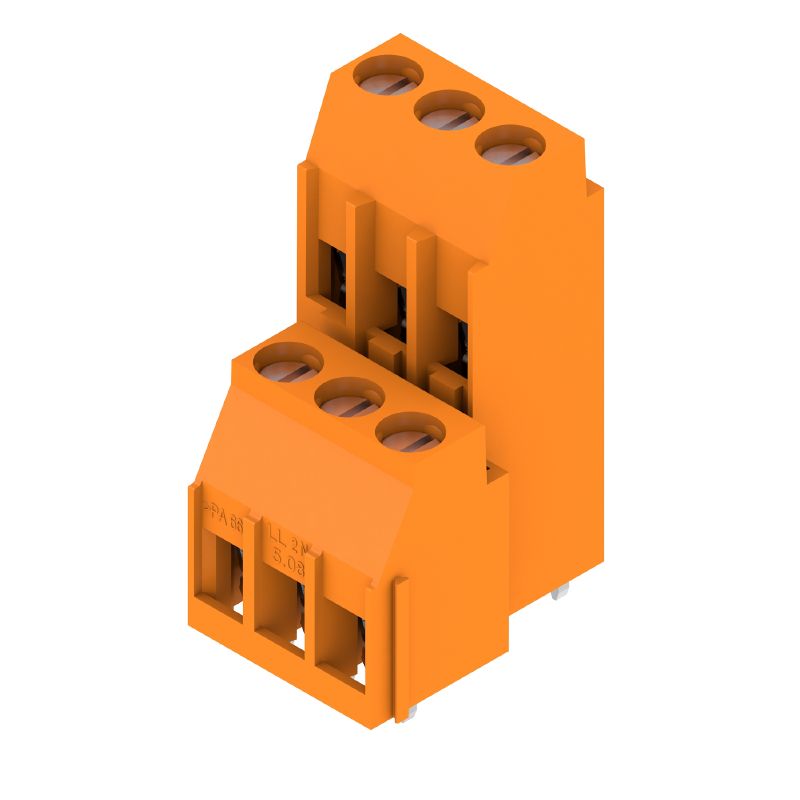

Imagen de producto
Similar a la ilustración
LL2N 5.08/06/90 3.2SN OR BX
Dimensional drawing
LL2N 5.08/06/90 3.2SN OR BX
Graph

LL2N 5.08/06/90 3.2SN OR BX

Bornes para circuito impreso, 5.08 mm, Número de polos: 6, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 6 mm², Caja

N.º de artículo 1934300000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 23
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Version
Bornes para circuito impreso, 5.08 mm, Número de polos: 6, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 6 mm², Caja
Order No.
1934300000
Type
LL2N 5.08/06/90 3.2SN OR BX
GTIN (EAN)
4032248590872
Cantidad
50 Pieza
Valores característicos del producto
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Depth
21,94 mm
Profundidad (pulgadas)
0,864 inch
Height
34,5 mm
Altura (pulgadas)
1,358 inch
Altura construcción baja
31,3 mm
Width
18,43 mm
Anchura (pulgadas)
0,726 inch
Net weight
9,961 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Product family
OMNIMATE Signal - Serie LL
Wire connection method
Conexión brida-tornillo
Property, clamping point
WireReady
Mounting onto the PCB
Conexión por soldadura THT
Conductor outlet direction
90°
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Número de polos
6
Número de filas de polos
2
Fitted by customer
Sí
Número de series
2
Max. adjacent poles per row
24
Solder pin length (l)
3,2 mm
Solder pin dimensions
0,75 x 0,9 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0,6 x 3,5
Punta de destornillador normativa
DIN 5264
Par de apriete, min.
0,5 Nm
Par de apriete, max.
0,6 Nm
Tornillo de apriete
M 3
Longitud de desaislado
6 mm
L1 en mm
10,16 mm
L1 en pulgadas
0,4 "
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Tipo de protección
IP20

Datos del material

Materiales aislantes
Wemid (PA)
Color
naranja
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
触点材料
aleación de cobre
Superficie de contacto
estañado
Revestimiento
4-6 μm SN
Tipo de estañado
mate
Estructura de capas de la conexión por soldadura
4...6 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Conductores aptos para conexión

Clamping range, min.
0,08 mm²
Clamping range, max.
6 mm²
Wire connection cross section AWG, min.
AWG 26
导线最大压接面积 AWG
AWG 12
Rígido, mín. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,5 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409600000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409700000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
32,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
26 A
Corriente nominal, número de polos mín. (Tu=40 °C)
27,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
22 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Datos nominales según CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1202191
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Wire cross-section, AWG, max.
AWG 12

Embalaje

Packaging
Caja
VPE length
224 mm
VPE width
74 mm
VPE height
60 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
