SC 3.81/06/90F 3.2SN OR BX

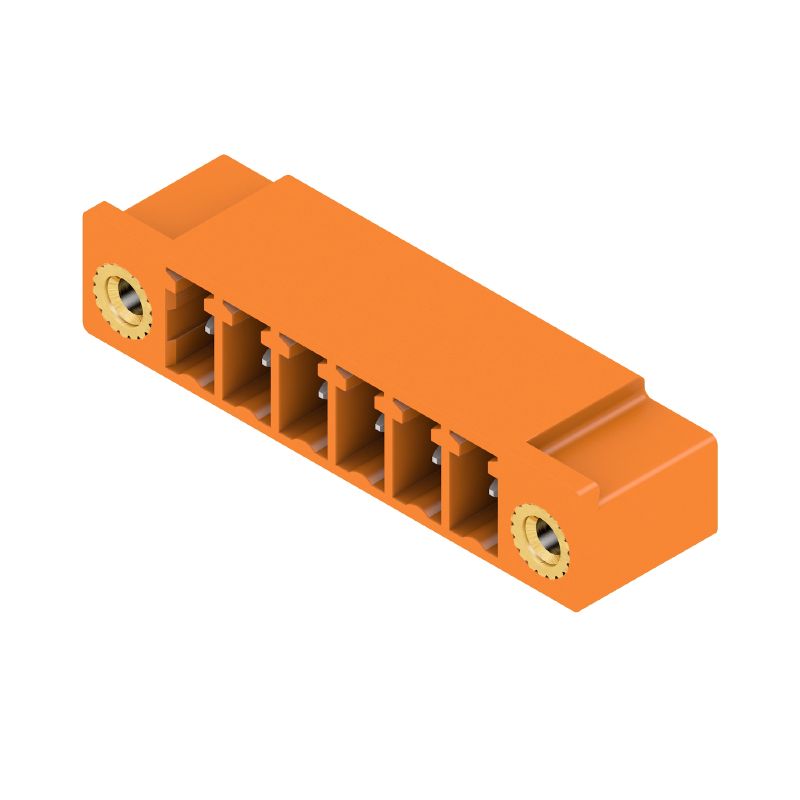

Illustration du produit
SC 3.81/06/90F 3.2SN OR BX
Illustration du produit
SC 3.81/06/90F 3.2SN OR BX
Dimensional drawing

SC 3.81/06/90F 3.2SN OR BX

Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THR, 3.81 mm, Liczba biegunów: 6, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Référence produit 1942490000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 6 Est la pièce opposée de 5 Autres produits de la même gamme 25
승인 Ogólne dane zamówieniowe 치수 및 중량 Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu 자재 데이터 IEC 정격데이터 CSA에 따른 정격 데이터 Dane znamionowe wg UL 1059 Packing Ważna informacja Klasyfikacje

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THR, 3.81 mm, Liczba biegunów: 6, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Order No.
1942490000
Type
SC 3.81/06/90F 3.2SN OR BX
GTIN (EAN)
4032248655106
CPZ
54 szt.
parametry produktu
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
opakowanie
skrzynia

치수 및 중량

Depth
9,2 mm
Profondità (pollici)
0,362 inch
Height
10,3 mm
Wysokość (cale)
0,406 inch
Najmniejsza wysokość montażu
7,1 mm
Width
33,46 mm
Szerokość (cale)
1,317 inch
Net weight
2,611 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Specyfikacje systemu

Product family
OMNIMATE Signal - seria BC/SC 3.81
Type of connection
Przyłącze dla obwodu drukowanego
Mounting onto the PCB
Połączenie lutowane THR
Pitch in mm (P)
3,81 mm
Passo in pollici (P)
0,15 "
Outgoing elbow
90°
Number of poles
6
Anzahl Lötstifte pro Pol
1
Longueur du picot à souder (l)
3,2 mm
Solder pin length tolerance
0 / -0,2 mm
Solder pin dimensions
d = 1,0 mm
ośmiokątny
Solder pin dimensions = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,2 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
19,05 mm
L1 w calach
0,75 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Усилие вставки на полюс, макс.
7 N
Pulling force/pole, max.
5 N

자재 데이터

Insulating material
PA GF
Colour
pomarańczowy
Colour chart (similar)
RAL 2000
Grupo de materiales aislantes
II
Comparative Tracking Index (CTI)
≥ 550
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Contact surface
cynowana
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
16,3 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s z 76 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Packaging
skrzynia
VPE length
351 mm
VPE width
147 mm
VPE height
33 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Symbol P na rysunkach oznacza raster
  • Do zapewniania dodatkowego podparcia złączy męskich z kołnierzem śrubowym (…F), zalecamy dodatkową dławnicę kablową ze śrubami mocującymi (blachowkręt ISO 1481-ST 2,2X4,5 C lub ISO 7049-ST 2,2X4,5 C – patrz Akcesoria). Dławnicę kablową można stosować tylko przed lutowaniem.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
