SL-SMT 5.08HC/02/270FL 1.5SN BK RL

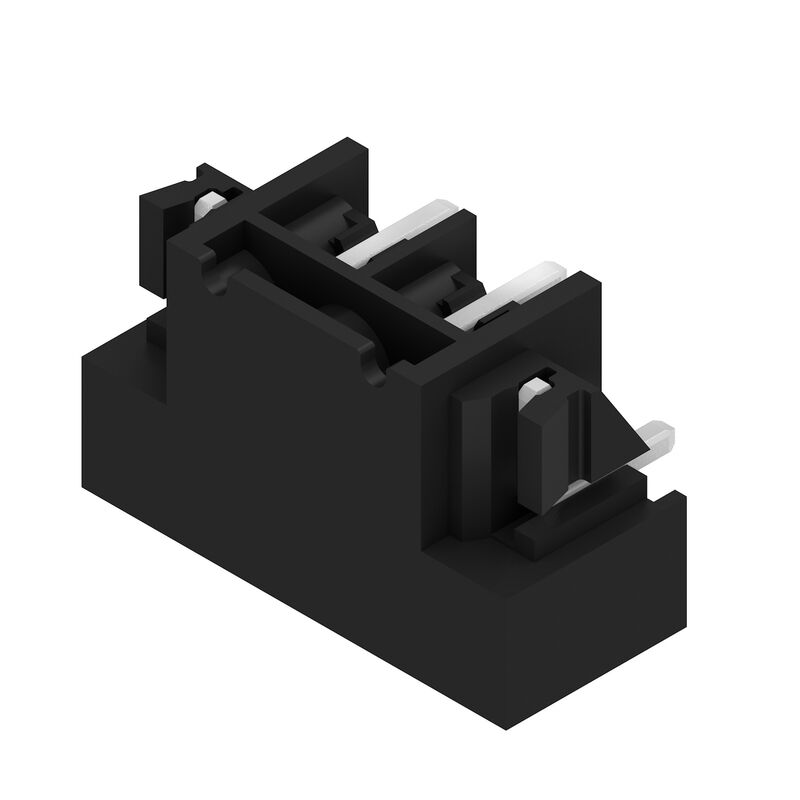

Product image
SL-SMT 5.08HC/02/270FL 1.5SN BK RL

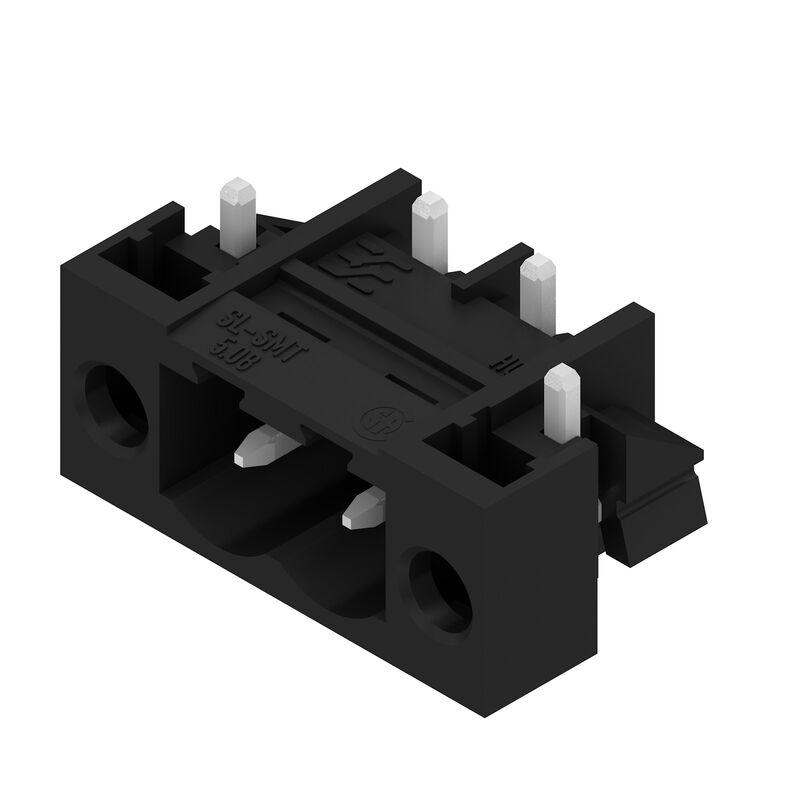

Product image
SL-SMT 5.08HC/02/270FL 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/02/270FL 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/02/270FL 1.5SN BK RL
Dimensional drawing
  • SMT-eljáráshoz optimalizálva
  • Az automatizálási igényekhez tervezve
SL-SMT 5.08HC/02/270FL 1.5SN BK RL
Felhasználási példa
  • Megfelelés az érvényes szabványoknak
SL-SMT 5.08HC/02/270FL 1.5SN BK RL
A termék előnyei
  • Megtakarítja a tápellátás csatlakoztatását
  • Bevált tulajdonságok

SL-SMT 5.08HC/02/270FL 1.5SN BK RL

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Forrasztható peremes aljzat, THT/THR-forrasztott csatlakozással, 5.08 mm, Pólusszám: 2, 270°, Forrasztótüske hossza (l): 1.5 mm, ónozott, fekete, Tape

Cikkszám 1876990000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 4 A következő ellendarabja 28 Kapcsolódó termékek 9
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Forrasztható peremes aljzat, THT/THR-forrasztott csatlakozással, 5.08 mm, Pólusszám: 2, 270°, Forrasztótüske hossza (l): 1.5 mm, ónozott, fekete, Tape
Rendelési szám
1876990000
Típus
SL-SMT 5.08HC/02/270FL 1.5SN BK RL
GTIN (EAN)
4032248467648
Qty.
350 Darab
Termékadatok
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Csomagolás
Tape

Méretek és tömegek

Mélység
12 mm
Mélység (coll)
0,472 inch
Magasság
10 mm
Magasság (coll)
0,394 inch
Legalacsonyabb változat magassága
8,5 mm
Szélesség
19,96 mm
Szélesség (coll)
0,786 inch
Nettó tömeg
2,806 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.08
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT/THR-forrasztott csatlakozással
Raszter mm-ben (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
270°
Número de polos
2
Número de terminales de soldadura por polo
1
Forrasztótüske hossza (l)
1,5 mm
Tolerancia de longitud del pin de soldadura
0 / -0,3 mm
Forrasztótüske méretei
d = 1,2 mm
Nyolcszögletű
Forrasztószem lyukátmérő (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
5,08 mm
L1, inch
0,2 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
9 N
Húzóerő / pólus, max.
7 N

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
27,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

CSA névleges adatok

Istituto (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1176845
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
18,5 A
Névleges áram (D felhasználási csoport / CSA)
18,5 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

ESD szintű csomagolás
sztatikus disszipatív
Imballaggio
Tape
VPE hosszúság
330 mm
VPE szélesség
330 mm
VPE height
51 mm
Szalag mélysége(T2)
13 mm
Szalag szélessége:(W)
44 mm
Tape pocket depth (K0)
12,5 mm
Szalagzseb magasság (A0)
12,3 mm
Szalagzseb szélessége (B0)
20,4 mm
Tape-Taschenabstand (P1)
16 mm
Separación entre orificios de cinta (E)
1,75 mm
Szalagzseb leválasztás (F)
20,2 mm
Dobos tekercs átmérője ∅ (A)
330 mm
Felületi ellenállás
Rs = 109 - 1012 Ω

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
