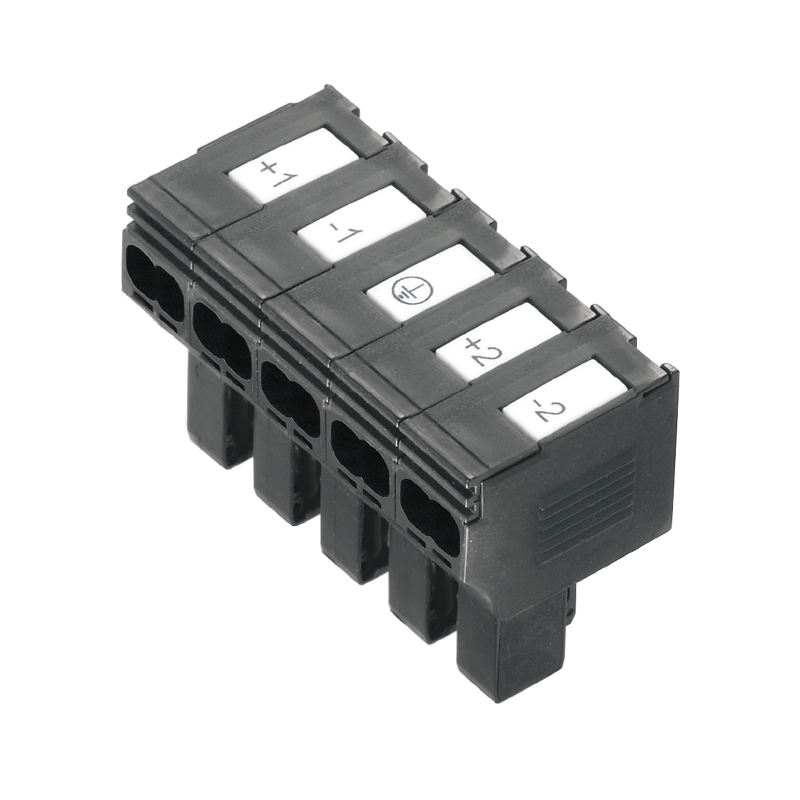

Złącze wtykowe Field Power®, DC, IP20, Poliamid, PUSH IN, Liczba biegunów (tekst): 2 x 5

Nr. produktu 1009990000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 5 Jest dodatkiem 14 Pojedyncza część 5 Produkty pokrewne 7
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Aprobaty Zakres zaciskania, złącze PUSH IN Zakres zaciskania Dane ogólne Dane nominalne zgodnie z IEC dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe Field Power®, DC, IP20, Poliamid, PUSH IN, Liczba biegunów (tekst): 2 x 5
Nr zam.
1009990000
Typ
PTDS 4 DC
GTIN (EAN)
4032248715244
Ilość
10  szt.

Wymiary i masa

Głębokość
36,15  mm
Głębokość (cale)
1,423  inch
Wysokość
27,3  mm
Wysokość (cale)
1,075  inch
Szerokość
55,45  mm
Szerokość (cale)
2,183  inch
Masa netto
46,4  g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...80 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Aprobaty

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693

Zakres zaciskania, złącze PUSH IN

bardzo cienki drut, maks. złącze typu push-in
4  mm²
bardzo cienki drut, min. złącze typu push-in
0,5  mm²
długość usuwanej izolacji, złącze typu push-in
12  mm
Przekrój przyłącza przewodu, przyłącze Push-In, jednodrutowy, max.
4  mm²
Przekrój przyłącza przewodu, przyłącze Push-In, jednodrutowy, min.
0,5  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, maks.
4  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, min.
0,5  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, maks.
4  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, min.
0,5  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, maks.
4  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, min.
0,5  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, maks.
4  mm²
przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, min.
0,5  mm²
przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, maks.
4  mm²
przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, maks.
4  mm²
przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, min.
0,5  mm²
przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, min.
0,5  mm²
rozmiar ostrza, złącze typu push-in
3,0 x 0,5 mm
Zakres zaciskania, maks. złącze PUSH IN
4  mm²
Zakres zaciskania, min. złącze PUSH IN
0,5  mm²

Zakres zaciskania

Dane przyłącza — złącze wtykowe
  • Metoda wykonywania złącz:
    PUSH IN
  • Rozmiar noża narzędzia roboczego:
    3,0 x 0,5 mm
  • Długość zdejmowania izolacji:
    12 mm
  • Liczba biegunów:
    5
  • Przekrój przyłącza przewodu, przewód sztywny, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, przewód sztywny, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu z końcówką tulejkową:
    • Typ końcówki tulejkowej:
      12 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/1
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      12 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/4
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      8 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/1
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      8 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/4
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      Bliźniacze końcówki tulejkowe
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²

Dane ogólne

Materiał izolacyjny
Poliamid
Silikon
Nie
Barwny
czarny
Stopień ochrony
IP20
Klasa palności wg UL 94
V-0
rodzaj montażu
wtykany
element kodowany
Tak
kodowany na PE
odczep probierczy
2  mm
Rodzaj napięcia
DC
Liczba biegunów (tekst)
2 x 5
liczba przyłączy / biegunów
2
Metoda wykonywania złącz
PUSH IN
Kierunek odejścia przewodu
90°

Dane nominalne zgodnie z IEC

Dane znamionowe wg IEC dla złącza wtykowego
  • Rodzaj napięcia:
    DC
  • Standard:
    IEC 60947-7-1, IEC 60947-7-2, IEC 61984
  • Rated voltage:
    690 V
  • Znamionowa odporność na napięcie udarowe:
    8 kV
  • Prąd znamionowy (3 bieguny pod obciążeniem):
    32 A
  • Prąd znamionowy (4 bieguny pod obciążeniem):
    25 A

dane znamionowe wg UL

Dane znamionowe wg UL dla złącza wtykowego
  • Standard:
    UL 1059
  • wskazówka:
    do stosowania z kablami TC-ER wymienionymi w UL
  • Przekrój przyłącza przewodu, AWG, maks.:
    AWG 12
  • Przekrój przyłącza przewodu, AWG, min.:
    AWG 16
  • Rated voltage:
    600 V
  • Prąd znamionowy:
    20 A

Klasyfikacje

ETIM 6.0
EC002943
ETIM 7.0
EC002943
ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 9.0
27-44-02-92
ECLASS 9.1
27-44-03-90
ECLASS 10.0
27-44-02-92
ECLASS 11.0
27-44-02-92
ECLASS 12.0
27-44-02-92
ECLASS 13.0
27-44-02-92
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
