特性

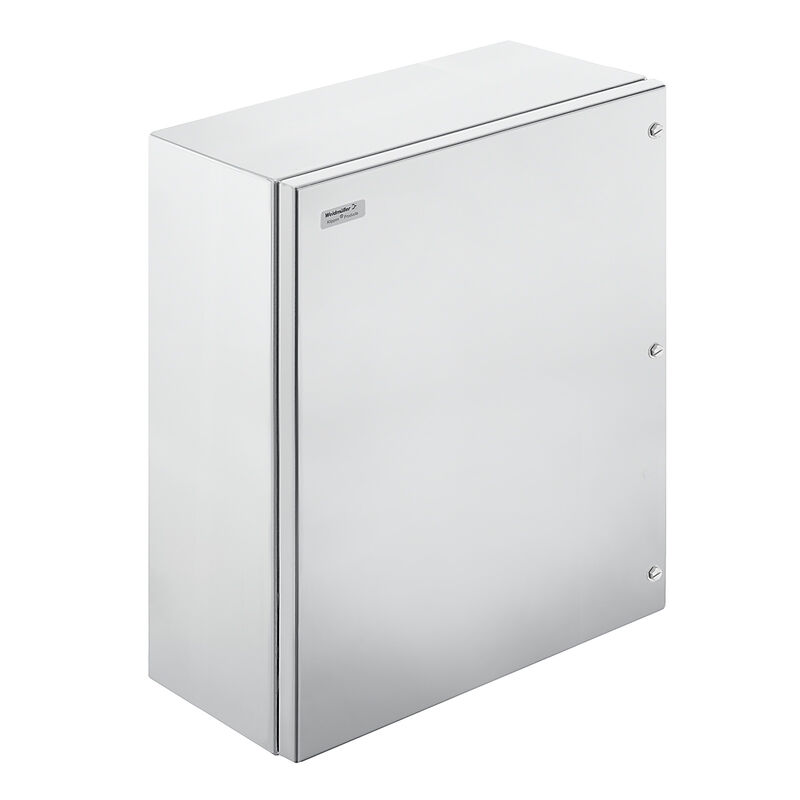

| 版本 | Klippon EBi HS（Essential Box industrial - 铰接式螺钉）, 接线盒, 高度: 500 mm, 宽度: 400 mm, 深: 200 mm, 格兰板: 底部, 材料: 不锈钢 1.4301 (304), 未处理的, 银色 |
| 订货号 | 8000090355 |

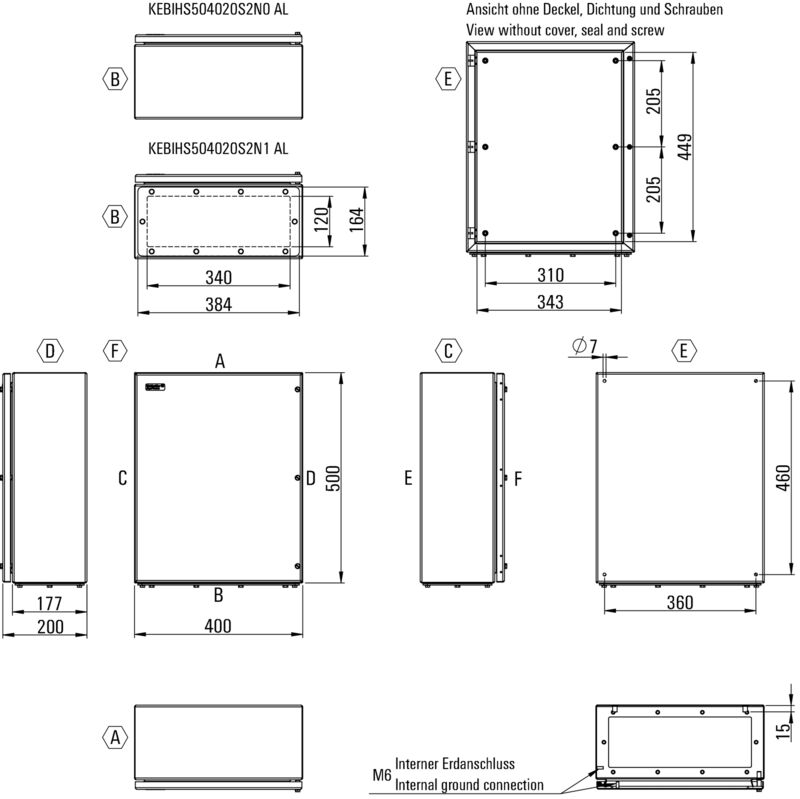

| 类型 | KEBIHS504020S2N1 AL |
| GTIN (EAN) | 4064675855682 |
| 数量 | 1 PC |
| 深 | 200 mm |
| 深度 (英寸) | 7.874 inch |
| 高度 | 500 mm |
| 高度 (英寸) | 19.685 inch |
| 宽度 | 400 mm |
| 宽度 (英寸) | 15.748 inch |
| 净重 | 11,043 g |
| 工作温度 | -40 °C...85 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 126 |
| M16 | 80 |
| M20 | 52 |
| M25 | 33 |
| M32 | 27 |
| M40 | 14 |
| M50 | 5 |
| M63 | 4 |
| M12 | 126 |
| M16 | 80 |
| M20 | 52 |
| M25 | 33 |
| M32 | 27 |
| M40 | 14 |
| M50 | 5 |
| M63 | 4 |
| M12 | 80 |
| M16 | 48 |
| M20 | 30 |
| M25 | 24 |
| M32 | 12 |
| M40 | 10 |
| M50 | 4 |
| M63 | 3 |
| 符合性声明编号 (DoC LVD) | DE PS2650 220428 001ISS00 |
| 密封圈材料 | 氯丁二烯 |
| 抗冲击力 | 10 J 标准版本 |
| 接线盒固定 | 穿过外壳后壁进行安装 |
| 接线盒材料强度 | 1.5 mm |
| 提示：保护类型 | 只有在使用所附的密封垫圈进行墙面安装后，才能实现 IP 保护。 |
| 最低操作温度 | -40 °C |
| 最高操作温度 | 85 °C |
| 材料 | 不锈钢 1.4301 (304) |
| 格兰板 | 底部 |
| 格兰板材料强度 | 3 mm |
| 法兰板 | 是 |
| 盒盖材料厚度 | 1.5 mm |
| 硅胶 | 无 |
| 表面处理 | 未处理的 |
| 防护等级 | IP66 |
| 顶盖附件 | 带槽和对宽为10mm 的 M5 六角螺钉 + 合页 |
| WDU 10 / ZDU 10 | 3x30 |
| WDU 16 / ZDU 16 | 3x24 |
| WDU 2.5 / ZDU 2.5 / IDU 2.5 | 4x59 |
| WDU 35 / ZDU 35 | 2x18 |
| WDU 4 / ZDU 4 | 4x49 |
| WDU 6 / ZDU 6 | 3x37 |
| WDU 10 / ZDU 10 | 2x40 |
| WDU 16 / ZDU 16 | 2x33 |
| WDU 2.5 / ZDU 2.5 / IDU 2.5 | 3x80 |
| WDU 35 / ZDU 35 | 2x24 |
| WDU 4 / ZDU 4 | 3x66 |
| WDU 6 / ZDU 6 | 2x51 |
| 认证/证书/一致性声明 | [EU Declaration of Conformity - Klippon EBi Empty Enclosures - DoC KEBI DE PS2650 220428 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_256769) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255361) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000090355) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| 认证 |  |
| ROHS | 一致 |
