特性

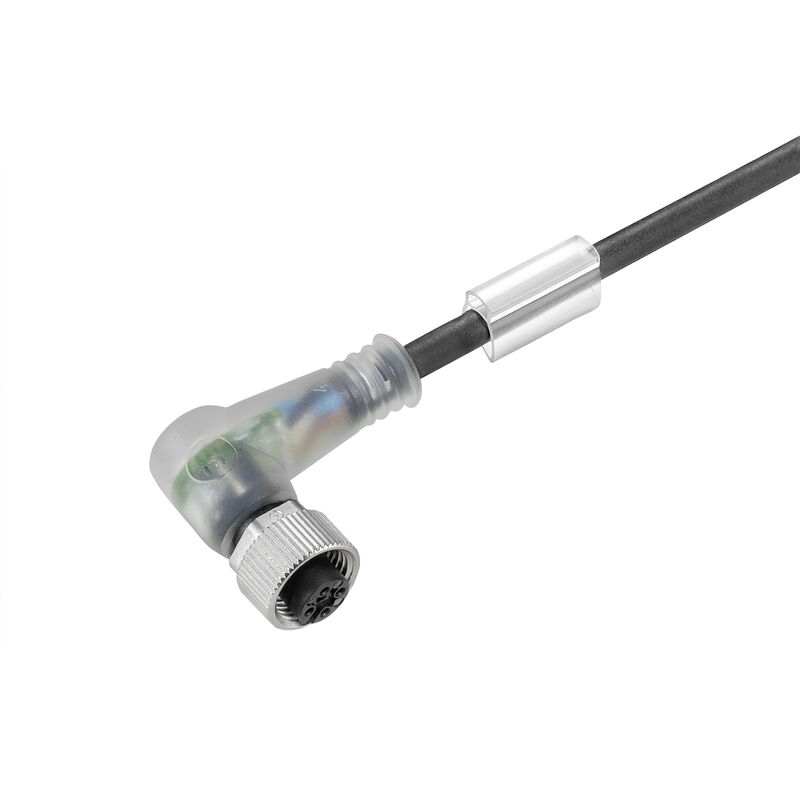

| 版本 | 传感器/执行器导线, 一端不带联接器, M12, 回路数 : 5, 3 m, 弯型插座, 带屏蔽: 无, LED: 是, 护套材料: PUR, 卤素: 不 |
| 订货号 | 1022930300 |
| 类型 | SAIL-M12BW-5-3LW3.0TP |
| GTIN (EAN) | 4032248737376 |
| 数量 | 1 PC |
| 净重 | 117 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7cI |
| 传输速率 | 200 m/s |
| 加速度 | 5 m/s² |
| 卤素 | 不 |
| 回路数 | 5 |
| 外径 | 5.1 mm ± 0.2 mm |
| 外部覆层符合 UL AWM 样式 | 20233 (80 °C / 300 V) |
| 带屏蔽 | 无 |
| 弯曲循环 | 10 Mio |
| 抗扭强度 | 360 °/m |
| 护套材料 | PUR |
| 护套颜色 | 黑色 |
| 最小弯曲半径，可变 | 7.5 x 电缆直径 |
| 最小弯曲半径，固定 | 4 x 电缆直径 |
| 电缆长度 | 3 m |
| 电缆长度可配置 | 无 |
| 移动中的温度范围 | -30...105 °C |
| 绝缘 | PP |
| 耐焊珠高温 | 是 |
| 芯线横截面积 | 0.34 mm² |
| 辐照交联 | 无 |
| 适用于拖曳电缆 | 是 |
| 防焊接火花 | 是 |
| 静止时的温度范围 | -40...105 °C |
| 颜色编码 |
棕色
白色 蓝色 黑色 绿/黄 |
| LED | 是 |
| 外壳基本材料 | PUR |
| 外壳温度范围 | -25…+85 °C |
| 拧紧力矩矩 | M12: 0.8 - 1.2Nm |
| 插拔次数 | ≥ 100 |
| 插针镀层 | 镀金的 |
| 污染等级 | 3 |
| 类型 | 弯型插座 |
| 绝缘强度 | 108 Ω |
| 编码 | A 编码 |
| 联接螺纹 | M12 |
| 螺纹环材料 | 锌压铸 |
| 跳线 | 不 |
| 防护等级 |
IP67
IP68 拧入时 IP65 IP66 |
| 额定电压 | 24 V |
| 额定电流 | 4 A |
| 绝缘强度 | 108 Ω |
| 额定电压 | 24 V |
| 连接器标准 | IEC 61076-2-101 |
| 连接器标准 | IEC 61076-2-101 |
| 插头，左 | M12, A 编码, IP69, 孔式端头, 弯曲 90°, 塑料, LED, 不带屏蔽 |
| 插头，右 | 自由导线端 |
| 图片标题-03 | 尺寸图 |
| 图片签名-03 | Angled socket |
| 图片标题-04 | 插针分配方案 |
| 图片签名-04 | Socket |
| 图片标题-06 | 理想的工具：Screwty ® 带扭矩功能 |
| 图片签名-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_156792) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1022930300) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1022930300) |
| 产品更改通知 |
[88623](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[88624](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [318301](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| 认证 |  |
| ROHS | 一致 |
