SAIL-M12WM12W-K-5.0P
SAIL-M12WM12W-K-5.0P
尺寸图
SAIL-M12WM12W-K-5.0P
尺寸图
SAIL-M12WM12W-K-5.0P
插针分配方案
Plug
SAIL-M12WM12W-K-5.0P
插针分配方案
Socket
SAIL-M12WM12W-K-5.0P
接线图
SAIL-M12WM12W-K-5.0P
理想的工具：Screwty ® 带扭矩功能
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12W-K-5.0P

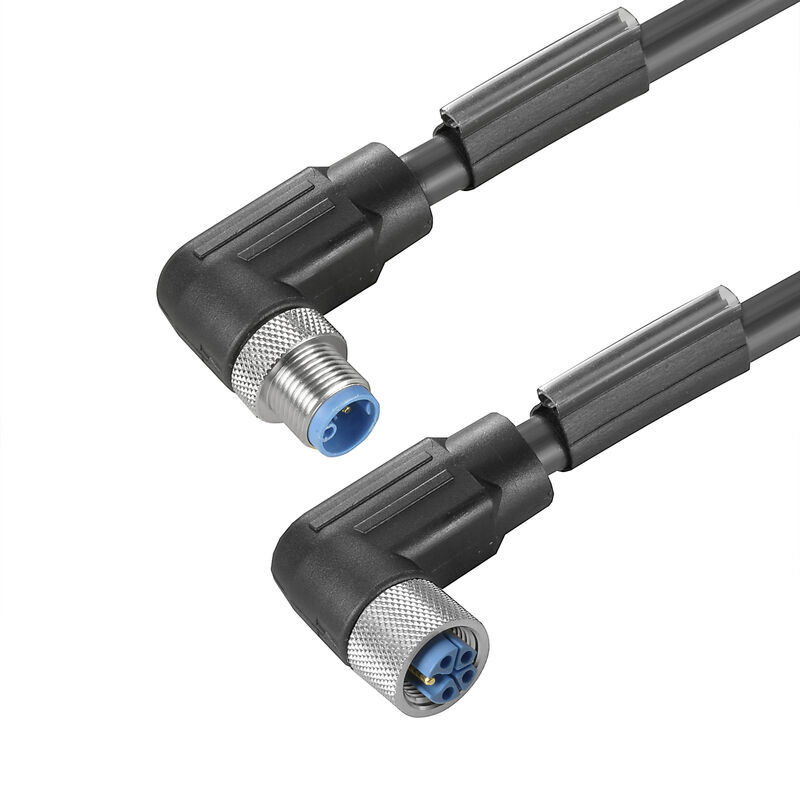

电源电缆, 导线, M12 / M12, 回路数 : 5 (4 + PE), 5 m, 插针，90° - 插座 90°, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 2455290500
下载技术数据页 工程支持 产品下载
相关商品 4
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 通用标准 标准 左插头 右插头 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E257571

通用订货数据

版本
电源电缆, 导线, M12 / M12, 回路数 : 5 (4 + PE), 5 m, 插针，90° - 插座 90°, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
订货号
2455290500
类型
SAIL-M12WM12W-K-5.0P
GTIN (EAN)
4050118470420
数量
1 PC

尺寸和重量

净重
300 g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

电缆技术参数

A következő kábeltartókhoz:
是
Acceleration
5 m/s²
Böjradie min, fast monterad
4 x 电缆直径
Bending cycles
10 Mio
Halogen
不
Insulation
PP
Köpeny színe
黑色
Longueur du câble
5 m
PE működés
是
Érkeresztmetszet
1,5 mm²
Радиус изгиба мин., изменяющийся
7.5 *直径
传输速率
5 m/s
回路数
5 (4 + PE)
外径
8 mm ± 0.2 mm
外部覆层符合 UL AWM 样式
20939 (80 °C / 600 V)
护套材料
PUR
电缆长度可配置
无
移动中的温度范围
-30...80 °C
耐焊珠高温
无
辐照交联
无
防焊接火花
无
静止时的温度范围
-40...80 °C
颜色编码
绿/黄
黑色 (1)
黑色 (2)
黑色 (3)
黑色 (4)
차폐
无

基本技术信息

LED
不
外壳基本材料
PUR
外壳温度范围
-40 … +85 ° C
拧紧力矩矩
M12: 0.8 - 1.2Nm
插拔次数
≤ 100
插针镀层
镀金的
污染等级
3
类型
插针，90° - 插座 90°
绝缘电阻
108 Ω
编码
K-coded
联接螺纹
M12 / M12
跳线
不
防护等级
IP65
IP67
拧入时
额定电压
600 V
额定电流
12 A

电气特性

绝缘电阻
108 Ω
额定电压
600 V

通用标准

Norme de connecteur
IEC 61076-2-111
Nº de certificat (cULus)
E257571

标准

Connector standard
IEC 61076-2-111

左插头

插头，左
M12, K-编码, IP67, 针式端头, 弯曲 90°, 塑料, 不带屏蔽

右插头

插头，右
M12, K-编码, IP67, 孔式端头, 弯曲 90°, 塑料, 不带屏蔽

分类

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
