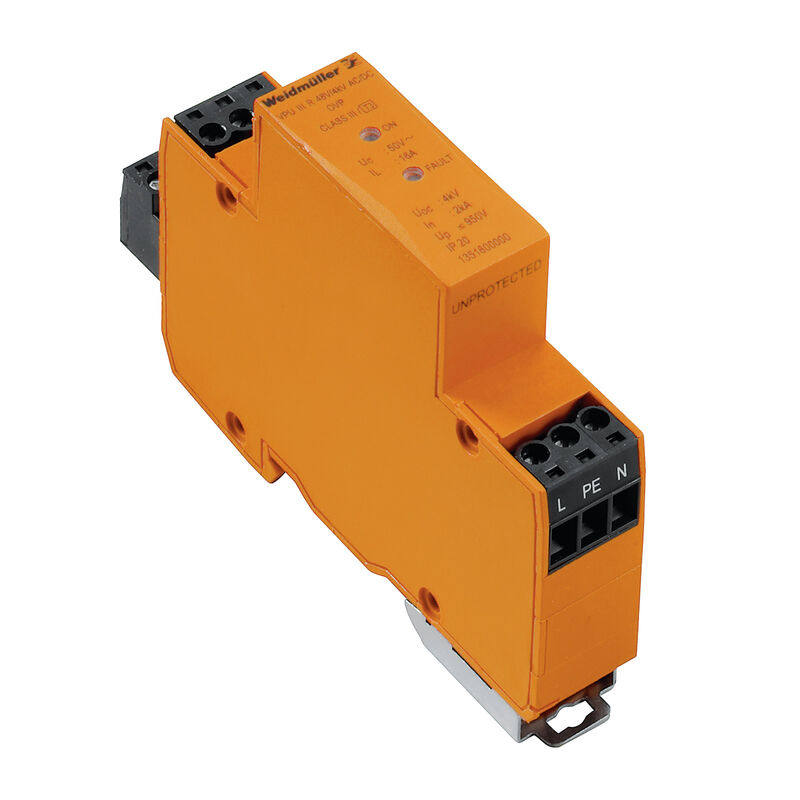

VPU III R 48V/4KV AC/DC
VPU III R 48V/4KV AC/DC
VPU III R 48V/4KV AC/DC
Символ цепи

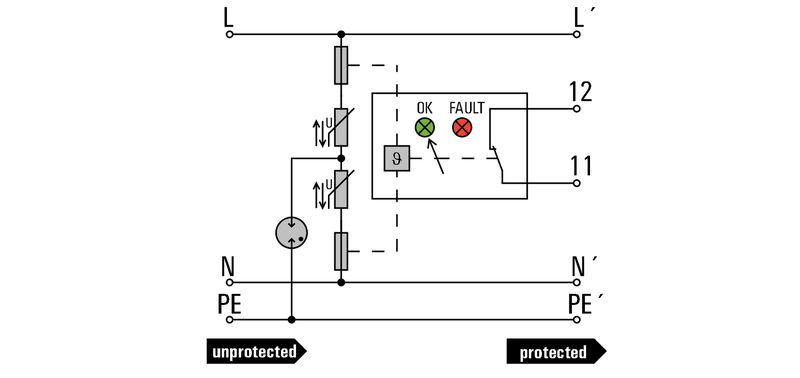

Schematic circuit diagram

VPU III R 48V/4KV AC/DC

Surge voltage arrester, Low voltage, with remote contact, Single-phase

항목 번호 1351600000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 예비 부품 1 관련 제품 5
Approvals General ordering data Dimensioni e pesi Temperatures Conformité environnementale du produit 결선 데이터, 원격 경고 일반 데이터 Insulation coordination acc. to EN 50178 정격 데이터 IEC / EN 결선 데이터 Dane elektryczne 일반 데이터 Guarantee 분류 Textes de description

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/f2570d3e-3e62-4056-9c95-fe925a1a2b86/DAP_Master_ICON,w_80,q_80)
ROHS
준수

General ordering data

버전
Surge voltage arrester, Low voltage, with remote contact, Single-phase
주문 번호
1351600000
유형
VPU III R 48V/4KV AC/DC
GTIN(EAN)
4050118158533
수량
1 items

Dimensioni e pesi

깊이
71.5 mm
Глубина (дюймов)
2.815 inch
높이
102 mm
높이 (인치)
4.016 inch
너비
18 mm
폭 (인치)
0.709 inch
순중량
69 g

Temperatures

보관 온도
-40 °C...70 °C
작동 온도
-40 °C...70 °C
습도
5 ~ 95 % 상대 습도

Conformité environnementale du produit

RoHS 준수 상태
Conforme sans exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

결선 데이터, 원격 경고

Connection type
스크류 결선
Cross-section for connected wire, solid core, max.
1.5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0.2 mm²
Longitud de desaislado
5 mm
moment dokręcający maks.
0.5 Nm

일반 데이터

Colour
주황색
Design
설치 하우징; 1TE
Insta IP 20
Klasifikace hořlavosti UL 94
V-0
Mounting rail
TS 35
Protection degree
IP20
Segment
Power distribution
Verze
with remote contact
광학 기능 디스플레이
Green LED = OK
Red LED = arrester is defective
replace

Insulation coordination acc. to EN 50178

서지 전압 범주
II
오염 심각도
2

정격 데이터 IEC / EN

250 Vmax에서 메인 주파수
50~60 Hz
Avledningsström (typ III)
3 kA
Energy coordination (≤10 m)
Type II
Type III
Frekvenční rozsah, max.
60 Hz
Frekvenční rozsah, min.
50 Hz
Integrated back-up fuse
아니요
PE 컨덕터 전류 IPE
30 µA
Requirements category acc. to IEC 61643-11
Type III
Requirements class, acc. to EN 61643-11
T3
Short-circuit current rating ISCCR
1.5 kA
Standards
IEC 61643-11
EN 61643-11
Tensión continua máxima, Uc (AC)
50 V
U에서 누설 전류n
30 µA
Védettségi szint, Up I áramnálN (L/N-PE)
≤ 950 V
극 수
2
반응 시간/대체 시간
≤ 100 ns
순간 서지 전압(과전압) - TOV
92 V
신호 접점
250 V 10 A 1 NC
저전압 네트워크
Jednofazowy
전압 유형
AC/DC
정격 전류 IN
16 A
정격 전압(AC)
48 V
정격 전압(DC)
68 V
조합 펄스 UOC
4 kV
퓨즈 보호
16 A

결선 데이터

탈피 길이
7 mm
결선 유형
스크류 결선
탈피 길이, 정격 결선
7 mm
조임 토크, 최소
0.4 Nm
조임 토크, 최대
0.5 Nm
클램프 범위, 정격 결선
2.5 mm²
클램프 범위, 최소
0.5 mm²
클램프 범위, 최대
2.5 mm²
와이어 단면, 솔리드, 최소
0.13 mm²
와이어 단면, 솔리드, 최대
2.5 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.5 mm²
와이어 결선 단면, 가는 꼬임, 최대
2.5 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최소
0.5 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최대
2.5 mm²
결선 단면적, 꼬임, 최소
0.5 mm²
결선 단면적, 꼬임, 최대
2.5 mm²

Dane elektryczne

전압 유형
ACAC/DC

일반 데이터

극 수
2
보호 등급
IP20
컬러 코드
주황색

Guarantee

시간 간격
5 anni

분류

ETIM 8.0
EC000942
ETIM 9.0
EC000942
ETIM 10.0
EC000942
ECLASS 14.0
27-17-12-03
ECLASS 15.0
27-17-12-03

Textes de description

긴 사양
Protezione contro le sovratensioni conforme ai requisiti della classe III a norma IEC 61643-11, EN61643-11:2013. Lo scaricatore funge da protezione e viene utilizzato in applicazioni a norma IEC 61643-12. Lo scaricatore è installato in prossimità dell’apparecchio da proteggere in una custodia standard per la distribuzione elettrica/installazione. Il VPU III R 48 V è collegato a terra tra il conduttore di fase e il conduttore di neutro. Con dispositivo di separazione termica sul varistore. In assenza di qualsiasi protezione, il colore dei LED passa da verde a rosso. Lo stato funzionale viene indicato anche da un contatto di segnalazione isolato elettricamente (contatto NC). Tensione nominale: 48 VAC/DC In/max (8/20 µs): 2 kA livello di protezione < 0,95 kV corrente di carico Il: 16 A uscita telecomunicazioni: contatto NC: 250 V/0,5 A 48 V DC/0,1 A Tipo: Weidmüller VPU III 3 R 48 V Nr. Cat. 1351600000 o equivalente
짧은 사양
Uoc를 탑재한 Class III 어레스터: 48 V AC/DC 메인 시스템에 적합한 4 kV 보호 레벨 < 0.95 kV. 원격 경보 타입: 바이드뮬러 R 48 V/4 kV 주문 번호 1351600000 또는 등가품
