Caratteristiche

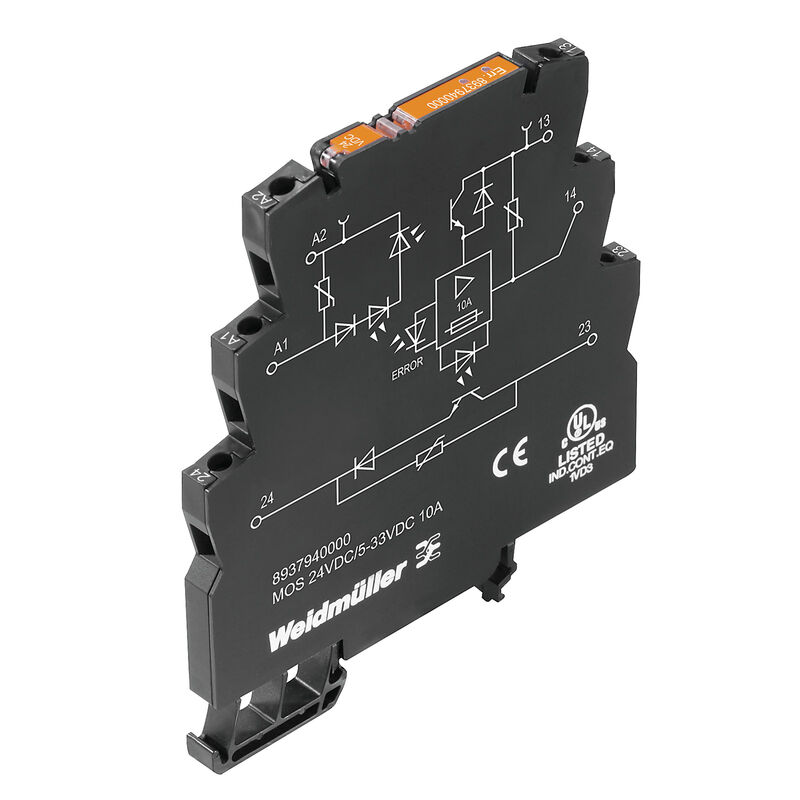

| Versione | MICROOPTO, Relè a stato solido, Tensione nominale: 24 V DC ±20 % , Tensione di commutazione nominale: 5...33 V DC, Corrente permanente: 10 A, Collegamento a vite |
| N. d’ordine | 8937940000 |
| Tipo | MOS 24VDC/5-33VDC 10A |
| GTIN (EAN) | 4032248716173 |
| CPZ | 1 Pezzo |
| Profondità | 97,8 mm |
| Profondità (pollici) | 3,85 inch |
| Posizione verticale | 88,1 mm |
| Altezza (pollici) | 3,468 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 38,81 g |
| Temperatura di magazzinaggio | -40 °C...60 °C |
| Temperatura d'esercizio | -25 °C...60 °C |
| Umidità | 5 - 93% umidità rel., Tu = 40°C, senza condensa |
| MTTF | 399 a |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d32f8e61-6733-45d6-9062-c95f9903aad6 |
| Tensione nominale | 24 V DC ±20 % |
| Potenza nominale | 400 mW |
| Indicatore di stato | LED verde |
| Circuito di protezione |
Varistore
Protezione contro l'inversione di polarità |
| Frequenza d'ingresso | 50 Hz |
| Tensione di commutazione nominale | 5...33 V DC |
| Corrente permanente | 10 A |
| Corrente di commutazione nominale | 10 A |
| Categoria di carico | LC A |
| Carico impulsi, corrente limite | ≤ 11 A (≤ 200 µs) |
| Ritardo all'inserzione | typ. 250 µs |
| Ritardo alla disinserzione | tip. 700 µs |
| Caduta di tensione con carico max. | ca. 100 mV |
| Corrente di dispersione | <1 mA |
| Corrente di commutazione min. | 10 mA |
| A prova di cortocircuito | Sì (limitato a 4 h / limitazione di corrente esterna <200 A) |
| Indicatore di stato lato di carico | LED rosso, cortocircuito /sovraccarico all'uscita |

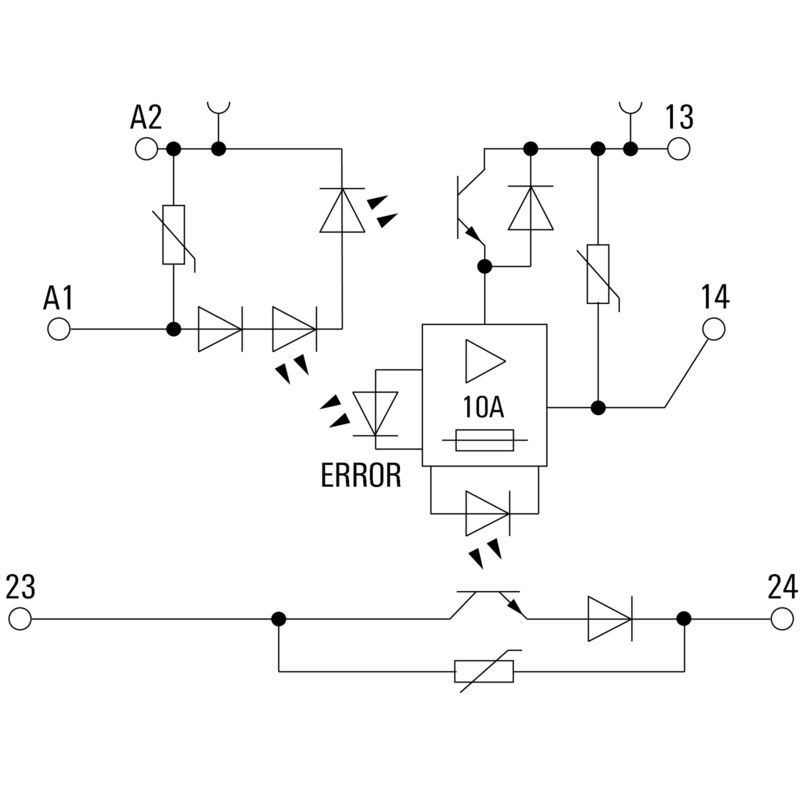

| Circuito di protezione lato di carico |
Sensore di corrente
Varistore Diodo a corsa libera |
| Tipo di contatto | 1 contatto NA (POWER MOS-FET) |
| frequenza di commutazione max. (tensione di comando DC) | 50 Hz |
| Guida | TS 35 |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Componente classe d’infiammabilità UL94 |
|
| Tensione nominale | 300 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Distanza in aria e superficiale lato comando/lato di carico | > 3 mm |
| Rigidità dielettrica lato comando - lato di carico | 3 KVeff / 1 min. |
| Rigidità dielettrica rispetto alla guida di supporto | 4 kVeff / 1 min. |
| Tensione impulsiva massima | 4 kV (1,2/50 µs) |
| Grado di protezione | IP20 |
| N° certificato (DNV) | TAE000033E |
| N° Certificato (cULus) | E141197 |
| Tecnica di collegamento cavi | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 7 mm |
| Coppia di serraggio, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 1,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Informazioni sul prodotto | Le lunghezze dei cavi non deve superare 30 m. |
| Omologazione/Certificato/Documento di conformità | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35550) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212467) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8937940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8937940000) |
| Documentazione utente | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_38794) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
