TRP 24-230VUC 2CO AU ED2
TERMSERIES, Relämodul, Antal kontakter: 2, Växlandekontakt AgNi, guldpläterad, Märkstyrspänning: 24…230 V UC ±10 %, Varaktig ström: 8 A, PUSH IN, Testknapp finns: Nej
Produkt-ID
2663050000
Egenskaper
| Utförande | TERMSERIES, Relämodul, Antal kontakter: 2, Växlandekontakt AgNi, guldpläterad, Märkstyrspänning: 24…230 V UC ±10 %, Varaktig ström: 8 A, PUSH IN, Testknapp finns: Nej |
| Art.nr. | 2663050000 |
| Typ | TRP 24-230VUC 2CO AU ED2 |
| GTIN (EAN) | 4050118698022 |
| Förp. | 10 items |
| Djup | 87,8 mm |
| Byggdjup (tum) | 3,457 inch |
| Höjd | 89,4 mm |
| Bygghöjd (tum) | 3,52 inch |
| Bredd | 12,8 mm |
| Byggbredd (tum) | 0,504 inch |
| Nettovikt | 60 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -40 °C...60 °C |
| Fuktighet | 5–95 % rel. fuktighet, Tu = 40 °C, ingen kondensbildning |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Omgivningstemperatur (drift), max. | 60 °C |
| Anslutningsdiameter AWG, min. | AWG 26 |
| Anslutningsarea AWG, max. | AWG 14 |
| Typ av ledare |
massiv kopparledare
flertrådig kopparledare |
| Nedsmutsningsgrad | 2 |
| Märkstyrspänning | 24…230 V UC ±10 % |

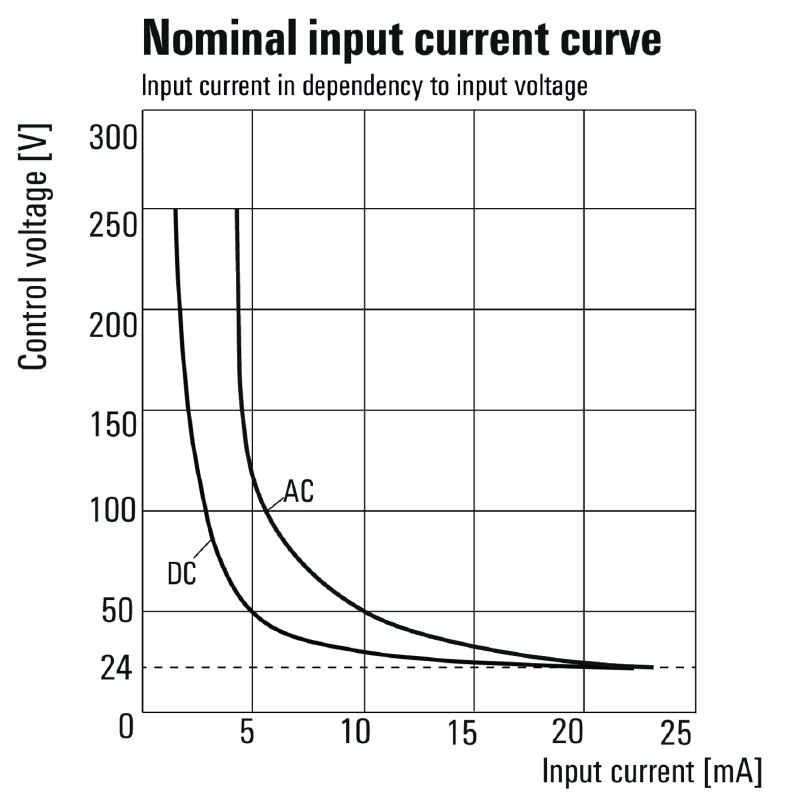

| Märkström AC |
23.5 mA @ 24 V AC
4.5 mA @ 230 V AC |
| Märkström DC |
22.5 mA @ 24 V DC
2.0 mA @ 230 V DC |
| Märkeffekt |
540 mW @ 24 V DC
460 mW @ 230 V DC 565 mVA @ 24 V AC 1.0 VA @ 230 V AC |
| Statusindikering | Grön LED |
| Skyddskoppling | Likriktare |
| Ersättningsreläets spolspänning avviker från märkstyrspänningen | Ja |
| Ersättningsreläets spolspänning | 24 V DC |
| Märkkopplingsspänning | 250 V AC |
| Normalspänning | 8 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| Brytspänning AC, max. | 250 V |
| Brytspänning DC, max. | 250 V |
| min. Bryteffekt | 1 mA @ 1 V |
| Inkopplingsströmmen | 15 A / 4 s |
| AC-brytförmåga (ohmsk), max. | 2000 VA |
| DC-brytförmåga (ohmsk), max. | 192 W @ 24 V |
| Inkopplingsfördröjning | ≤ 50 ms |
| Frånslagsfördröjning | ≤ 50 ms |
| Kontakttyp | 2 Växlandekontakt (AgNi, guldpläterad) |
| Mekanisk livslängd | 30 X 106 kopplingar |
| Höjdområde för drift |
≤ 2000 m
över havsytan |
| Skena | TS 35 |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Nej |
| Färgkod | svart |
| UL94 brännbarhetsklass för komponent |
|
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 6 mm |
| Spänningstålighet styrsida - lastsida | 3,51 kVeff /1 min. |
| Typ av isolering vid ingång och utgång | förstärkt isolering |
| Typ av isolering vid angränsande kontakter | Grundisolering |
| Spänningshållfasthet till montageskena | 3,51 kVeff /1 min. |
| Skyddsklass | IP20 |
| Certifikat-nr (DNV) | TAA00001E5 |
| Certifikat-Nr. (cULus) | E141197 |
| Ledaranslutningsteknik | PUSH IN |
| Avisoleringslängd nominellt | 9 mm |
| Anslutningsområde, märkarea | 1,5 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, entrådig min. | 0,14 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig, min. (AWG) | AWG 26 |
| Ledardiameter, entrådig, max. (AWG) | AWG 16 |
| Ledararea, fintrådig, min. | 0,14 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledardiameter, fintrådig, min. (AWG) | AWG 26 |
| Ledardiameter, fintrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,14 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,14 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 1,5 mm² |
| Klingmått | 0,4 x 2,0 mm |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[EU Konformitätserklärung / EU Decleration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96533)
[Confirmation of Standards EN 45545-2](https://mdcop.weidmueller.com/mediadelivery/asset/900_319014) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205657) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2663050000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2663050000) |
| Användardokumentation | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
