CH20M17 B BL/BK 2013

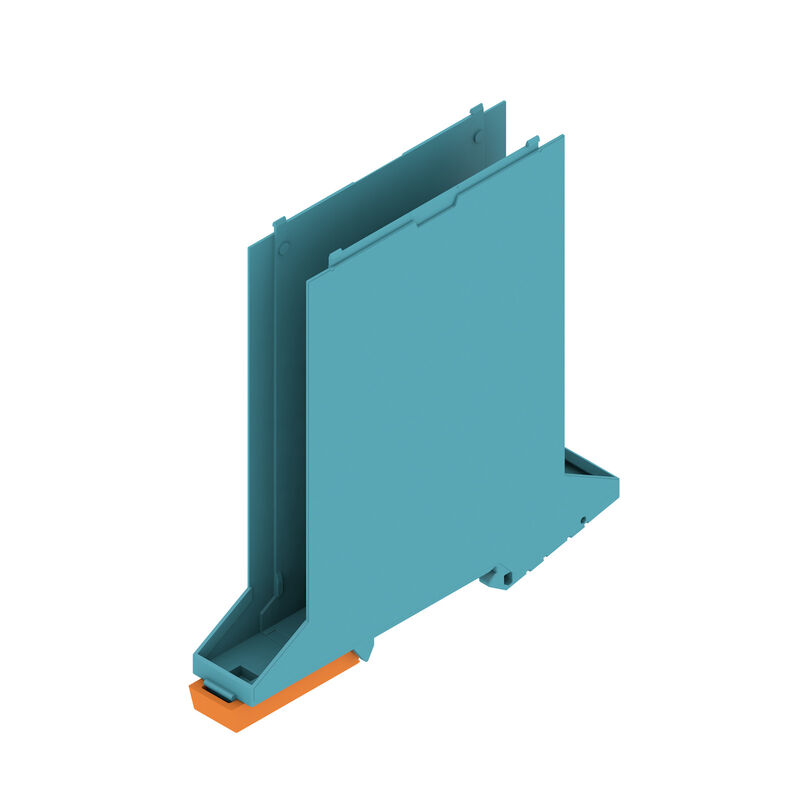

Изображение изделия
CH20M17 B BL/BK 2013

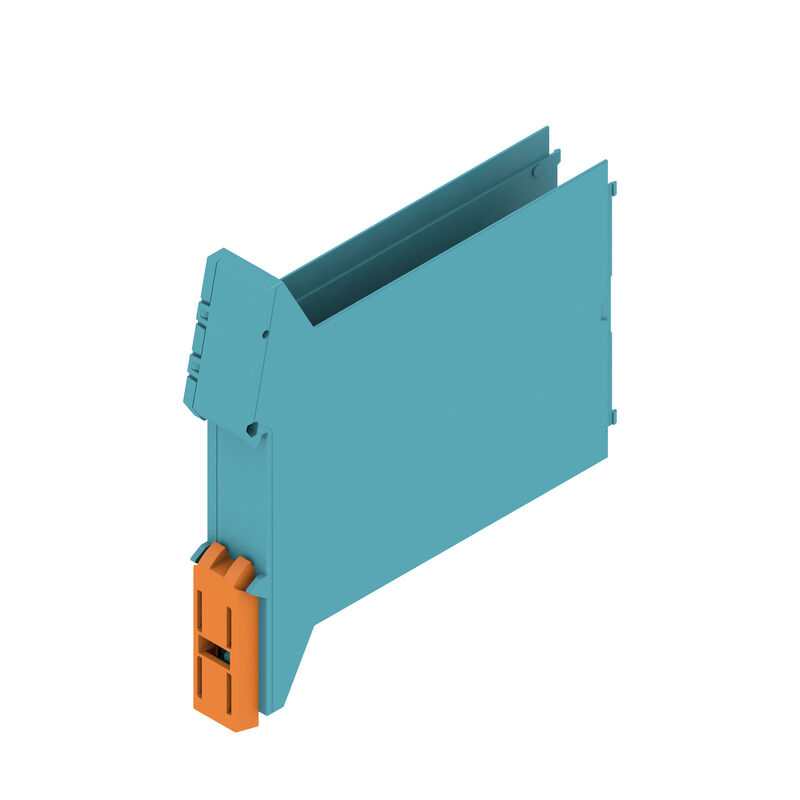

Изображение изделия
CH20M17 B BL/BK 2013

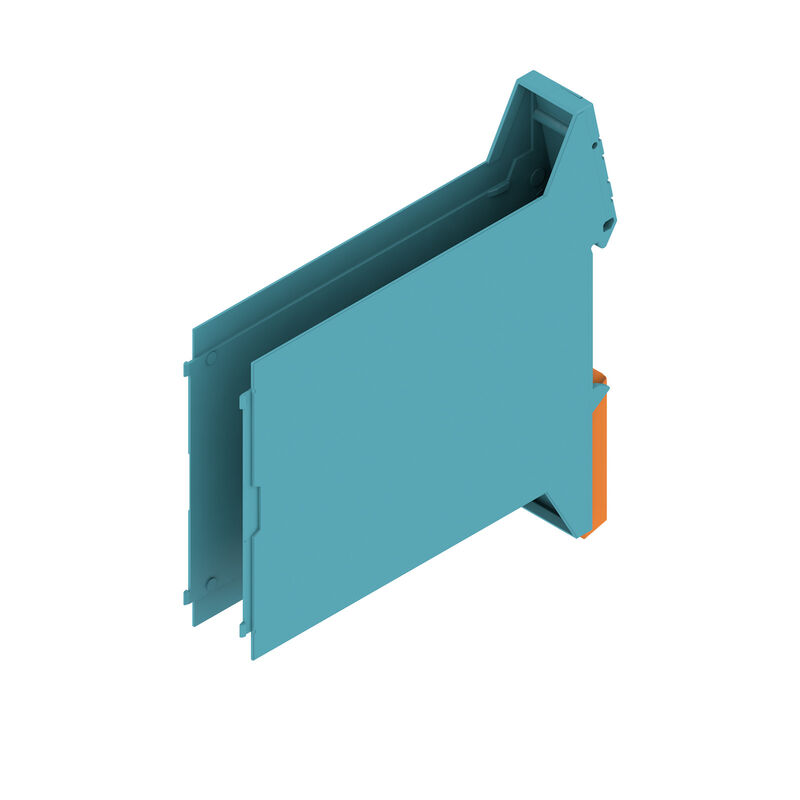

Изображение изделия
Базовый элемент без выреза в нижней части
CH20M17 B BL/BK 2013

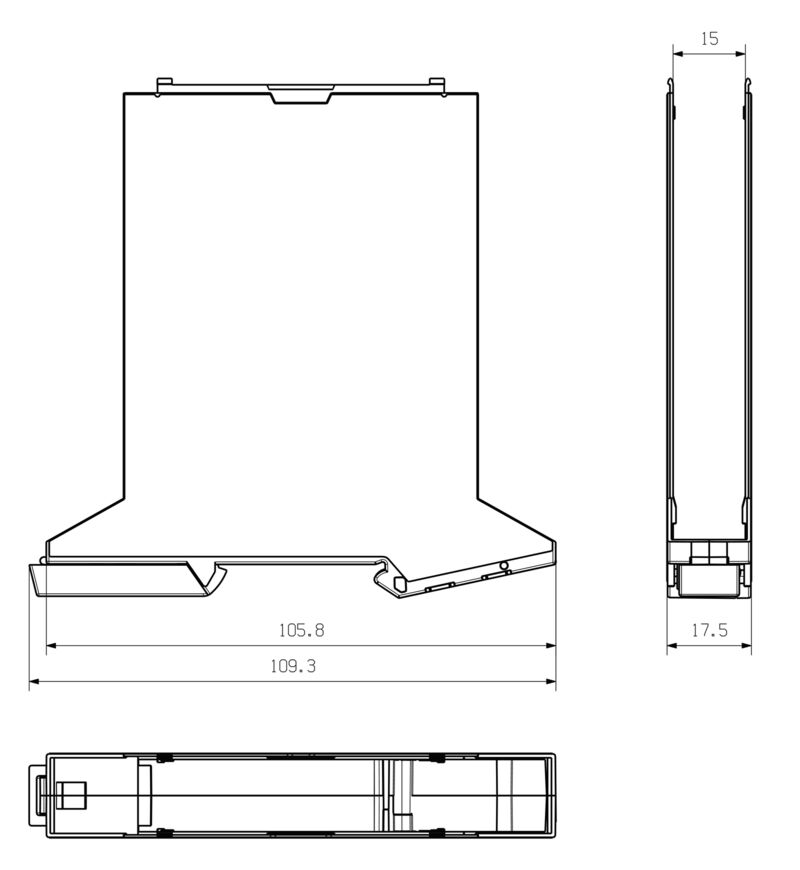

Габаритный чертеж

CH20M17 B BL/BK 2013

Данный продукт вскоре больше не будет доступен.

Альтернативный продукт: 1254130000

Модульный корпус, OMNIMATE Housing — серия CH20M светло-синий, Базовый элемент, Ширина: 17.5 mm

№ продукта 1544520000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные о материалах Общие данные Свойства сборки Термические испытания Свойства компонента Конструкция - требования IN Варианты индивидуализации Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Модульный корпус, OMNIMATE Housing — серия CH20M светло-синий, Базовый элемент, Ширина: 17.5 mm
Заказ №
1544520000
Тип
CH20M17 B BL/BK 2013
GTIN (EAN)
4050118349931
Кол.
12 Штука
Статус поставки
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1774908000000)/
Альтернативный продукт
[1254130000](~/p/1254130000)

Размеры и массы

Глубина
108 mm
Глубина (дюймов)
4,252 inch
Высота
109,3 mm
Высота (в дюймах)
4,303 inch
Ширина
17,5 mm
Ширина (в дюймах)
0,689 inch
Масса нетто
9,5 g

Температуры

Temperatura ambiente
-25 °C…85 °C
Operating temperature range
-40...120 ℃
Humedad
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные о материалах

Группа изоляционного материала
I
Изоляционный материал
PA 66 GF 30
Класс пожаростойкости UL 94
V-0
Основной материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
600 ≤ CTI

Общие данные

Encapsulation option
Нет
Степень защиты
IP20 в установленном состоянии
Таблица цветов (аналогич.)
RAL 5012
Укомплектованная монтажная рейка
TS 35
Цветовой код
светло-синий

Свойства сборки

Anzahl Steckplätze für Buchsenstecker der assemblierten Gesamtbaugruppe, max.
6
Number of PCBs, max.
1
Csatlakozás szintek száma, max.
3
Nombre de pôles, max.
18
Altura de los componentes en la placa de circuitos impresos, máx.
11,1 mm
Tipo de montaje de la placa de circuitos impresos
двухсторонний

Термические испытания

Термические испытания
  • Условия тестирования:
    3 последовательно установленные корпуса - без промежутков
  • Тестовые оси:
    горизонтально
  • Температура окружающей среды:
    80 °C
  • Рассеивание мощности, макс.:
    0,9 W
  • Температура окружающей среды:
    60 °C
  • Рассеивание мощности, макс.:
    1,7 W
  • Температура окружающей среды:
    40 °C
  • Рассеивание мощности, макс.:
    2,45 W
  • Температура окружающей среды:
    20 °C
  • Рассеивание мощности, макс.:
    3,2 W

Свойства компонента

Количество уровней подключения, макс.
3
Цвет крепящейся основы
черный

Конструкция - требования IN

Допуск на толщину печатной платы
± 0,15 мм
Сертификат на очертания печатной платы
±0,1 мм
Толщина печатной платы
1,6 mm

Варианты индивидуализации

Альтернативные цвета
Дополнительно – по запросу
Возможна маркировка по заказу клиента
Да
Возможности обработки
Лазерная обработка
Процесс оформления заказа для клиента
См. руководство ниже загрузок

Важное примечание

Сведения об изделии
Контур монтажной платы, ограниченные зоны и другую информацию для проектирования монтажных плат можно найти в описании технологии подключения в разделе соответствующих штекерных соединителей в загрузках.

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
