IE-C5DB4RE0100MCSXXX-X Item No. 1010840100

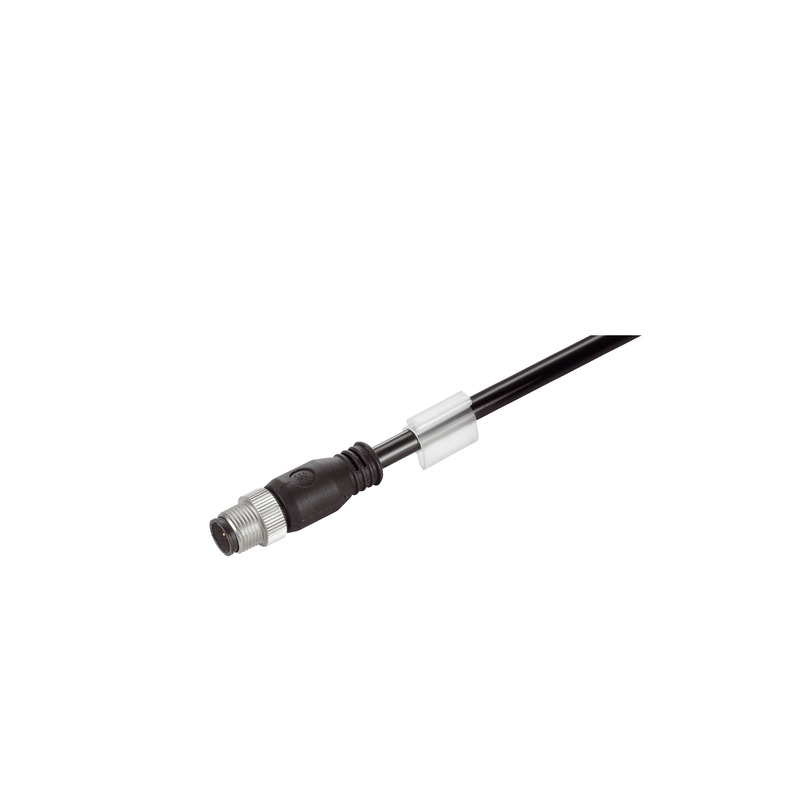

System cable, M12 D-code – IP 67 straight pin, Open, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), Radox GKW S, 10 m
Please note that any possible discounts or additional costs are not yet applied here. The definitive payment amounts will be shown in the cart.


Properties
Version | System cable, M12 D-code – IP 67 straight pin, Open, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), Radox GKW S, 10 m |
Order No. | 1010840100 |
Type | IE-C5DB4RE0100MCSXXX-X |
GTIN (EAN) | 4032248800797 |
Qty. | 1 ST |
Length | 10 m |
Length (inches) | 393.7007874 inch |
Net weight | 794 g |
Storage temperature | -40 °C...90 °C |
Operating temperature | -40 °C...90 °C |
Installation temperature | -25 °C...90 °C |
REACH SVHC | Lead 7439-92-1 |
Corrosiveness of fumes | to IEC 60754-2 |
Fire protection in buses | According to ISO 6722-1 5.22 (UN ECE-R 118.01) |
Fire safety for railway vehicles |
According to DIN 5510-2 fire safety levels 1,2,3,4
According to BS 6853 According to EN50288-2-2 According to EN 45545, HL1 - HL3 |
Flames propagate vertically on bundled cables | DIN EN 50266-2-5 |
Fluorine content | According to EN 60684-2 Section 45.2 |
Hydrogen halide content |
According to EN-50267-2-1
According to IEC 60754-1 |
Impervious to smoke |
According to BS 6853 Appendix D
in accordance with EN 50268-2 According to IEC 61034-2 |
Multi-wire metallic data and control cable | According to EN50288-2-2 |
Poisonous gases | According to BS 6853 Appendix B |
Certificate no. (cULus) | E316369 |
Connector standard | IEC 61076-2-101 |
Connector standard | IEC 61076-2-101 |
Corrosiveness of fumes | to IEC 60754-2 |
Fire safety for railway vehicles |
According to DIN 5510-2 fire safety levels 1,2,3,4
According to BS 6853 According to EN50288-2-2 According to EN 45545, HL1 - HL3 |
Flames propagate vertically on bundled cables | DIN EN 50266-2-5 |
Fluorine content | According to EN 60684-2 Section 45.2 |
Hydrogen halide content |
According to EN-50267-2-1
According to IEC 60754-1 |
Impervious to smoke |
According to BS 6853 Appendix D
in accordance with EN 50268-2 According to IEC 61034-2 |
Multi-wire metallic data and control cable | According to EN50288-2-2 |
Poisonous gases | According to BS 6853 Appendix B |
Cross-section | 2*2*AWG 22/7 - 2*2*0.36 mm² |
Insulation cross-section | 1.95 mm |
Material sheath | Radox GKW S |
Sheath diameter, max. | 7.55 mm |
Sheath diameter, min. | 6.95 mm |
Sheathing colour | black |
Shielding | SF/UTP |
Strands | 7 |
Category | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
Abrasion resistance | very good |
Corrosiveness of fumes | to IEC 60754-2 |
Halogen | halogen-free, according to IEC 60754-2 |
Impervious to smoke |
According to BS 6853 Appendix D
in accordance with EN 50268-2 According to IEC 61034-2 |
Min. bending radius, repetitive | 6 *diameter |
Resistance to oils | in accordance with EN 50306-3 |
Connector left | M12 D-code – IP 67 straight pin |
Connector right | Open |
Connector left | M12 D-code – IP 67 straight pin |
Connector right | Open |
Brochure/Catalogue |
[CAT 9 IETH 18/19 EN](http://download.weidmueller.com/asset/download/file/85203)
[CAT 8 SAI 15/16 EN](http://download.weidmueller.com/asset/download/file/39480) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
Engineering Data | [STEP](http://download.weidmueller.com/asset/download/file/152501) |
Engineering Data | [WSCAD](LINK/CAE_EN.html) |
User Documentation |
[MAN IE GUIDE DE](http://download.weidmueller.com/asset/download/file/40065)
[MAN IE GUIDE EN](http://download.weidmueller.com/asset/download/file/40066) |
ETIM 6.0 | EC002599 |
ETIM 7.0 | EC002599 |
eClass 9.0 | 27-06-03-08 |
eClass 9.1 | 27-06-03-08 |
eClass 10.0 | 27-06-03-08 |
eClass 11.0 | 27060308 |
Approvals |  |
ROHS | Conform |
UL File Number Search | [E316369](LINK/UL_search.html) |
