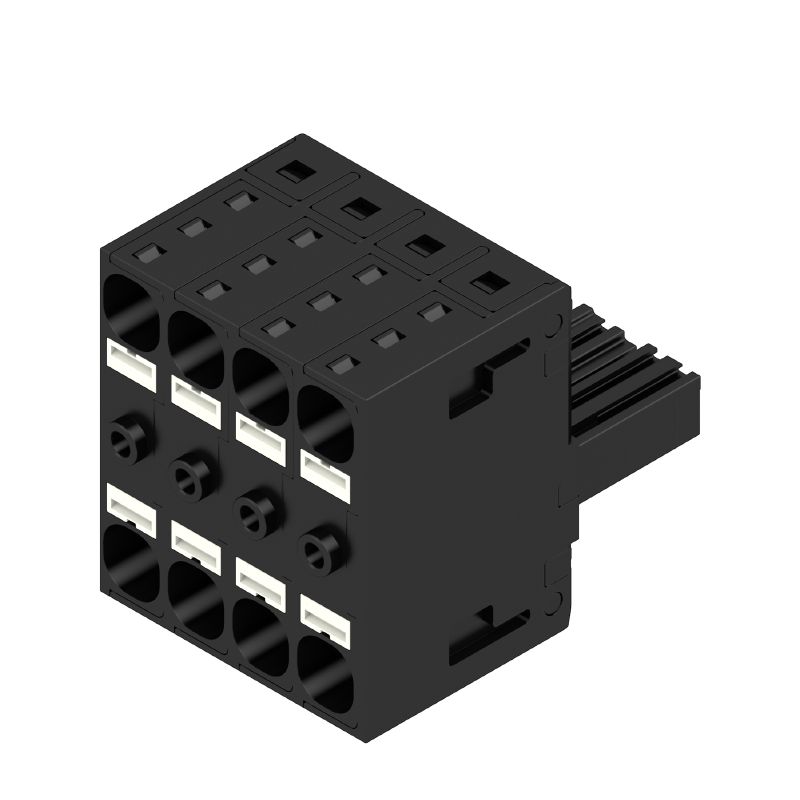

Produktillustration
BVDF 7.62HP/04/180SN BK BX
Produktillustration
BVDF 7.62HP/04/180SN BK BX
Dimensional drawing
Avbildning liknande
BVDF 7.62HP/04/180SN BK BX
Deratingkurva
BVDF 7.62HP/04/180SN BK BX
Produktfördel
BVDF 7.62HP/04/180SN BK BX
Produktfördel
BVDF 7.62HP/04/180SN BK BX
Produktfördel

BVDF 7.62HP/04/180SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 4, 180°, PUSH IN med manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box

Produkt-ID 2720440000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Motdelar 8 Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 4, 180°, PUSH IN med manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box
Art.nr.
2720440000
Typ
BVDF 7.62HP/04/180SN BK BX
GTIN (EAN)
4050118780956
Förp.
30 items
Produktparametrar
IEC: 600 V / 46 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Förpackning
Box

Mått och vikter

Djup
42,55 mm
Byggdjup (tum)
1,675 inch
Höjd
35,05 mm
Bygghöjd (tum)
1,38 inch
Bredd
39,1 mm
Byggbredd (tum)
1,539 inch
Nettovikt
34,261 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilj
OMNIMATE Power – serie BV/SV 7.62HP
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
PUSH IN med manöverknapp
Fjäderanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Ledarutgångsriktning
180°
Antal poler
4
L1 i mm
22,86 mm
L1 i tum
0,9 "
Antal rader
2
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20
Skyddsklass
IP20
Genomgångsmotstånd (6)
4,50 mΩ
Koderbar
Ja
Avisoleringslängd
12 mm
Avisoleringslängd, tolerans
  • min.:
    −1 mm
  • max.:
    1 mm
Skruvmejselklinga
0,6 x 3,5
Stickcykler
25
Max. instickskraft/pol
12 N
Max. dragkraft/pol
12 N

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...10 µm Sn
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,5 mm²
Anslutningsområde, max.
10 mm²
Ledardiameter, AWG, min.
AWG 24
AWG 8
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
10 mm²
Flertrådig, min. H07 V-R
1,5 mm²
flertrådig, max. H07V-R
6 mm²
fintrådig, min. H05(07) V-K
0,5 mm²
fintrådig, max. H05(07) V-K
10 mm²
med AEH med krage DIN 46 228/4, min.
0,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
6 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0409500000
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9025910000
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9025930000
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9004060000
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9019140000
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0186100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019170000
  • Ledarens anslutningsarea:
    • nominell:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0244100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019200000
  • Ledarens anslutningsarea:
    • nominell:
      6 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0191900000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0533500000
  • Ledarens anslutningsarea:
    • nominell:
      10 mm²
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
46 A
Märkström, max. antal poler (Tu=20°C)
42 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
37,5 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
600 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
600 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
600 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s med 400 A
Krypsträcka, min.
11,03 mm
Luftsträcka, min.
10,36 mm

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
600 V
Märkspänning (användargrupp C / UL 1059)
600 V
Märkspänning (användargrupp D / UL 1059)
600 V
Märkström (användargrupp B / UL 1059)
35 A
Märkström (användargrupp C / UL 1059)
35 A
Märkström (användargrupp D / UL 1059)
35 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 8
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
355 mm
VPE-bredd
135 mm
VPE-höjd
60 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    IEC 61984 section 7.3.2 / 10.08 Taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    ursprungsmärkning, typmärkning, raster, hållbarhet
  • Utvärdering:
    tillgänglig
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      H07V-K6
    • Typ av ledare och för ledararea:
      H07V-K10
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 8/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    IEC 60999-1 avsnitt 9.4 / 11.99
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    1,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K6
  • Utvärdering:
    godkänd
  • Krav:
    2.0 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U10
    • Typ av ledare och för ledararea:
      AWG 8/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    IEC 60999-1 avsnitt 9.5 / 11.99
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥80 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K6
  • Utvärdering:
    godkänd
  • Krav:
    ≥ 90N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K10
    • Typ av ledare och för ledararea:
      AWG 8/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
