Vlastnosti
| Verze | Oddělovací zesilovač, Vstup : 0(4)-20 mA, Výstup : 0(4)-20 mA, Napájecí napětí také přes sběrnicovou lištu CH20M, Převodník/izolátor signálu, HART® |
| Číslo objednávky | 1506200000 |

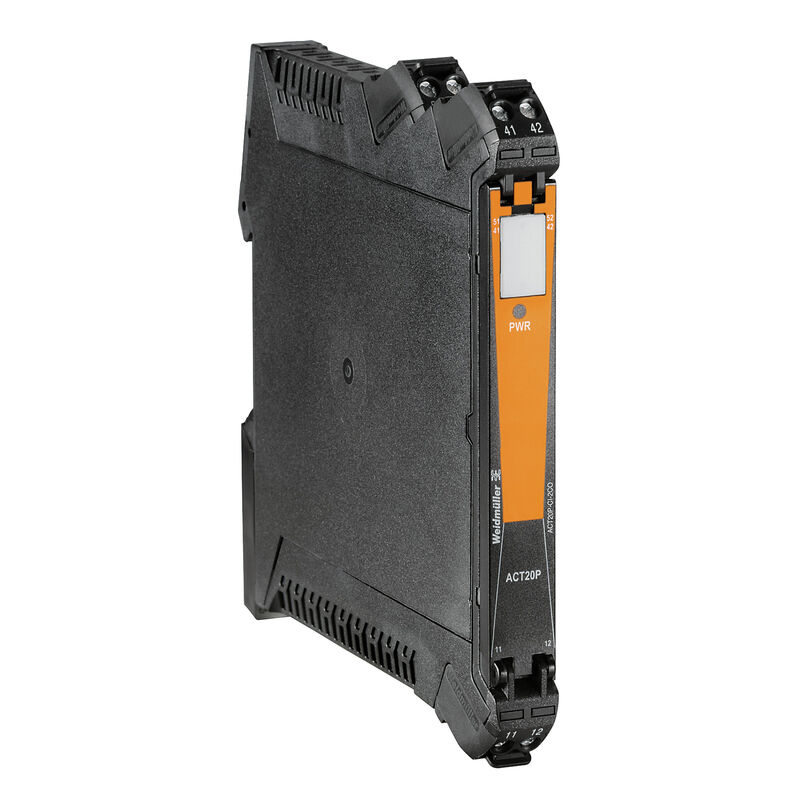

| Typ | ACT20P-CI-CO-P-S |
| GTIN (EAN) | 4050118314717 |
| Množství | 1 ks |

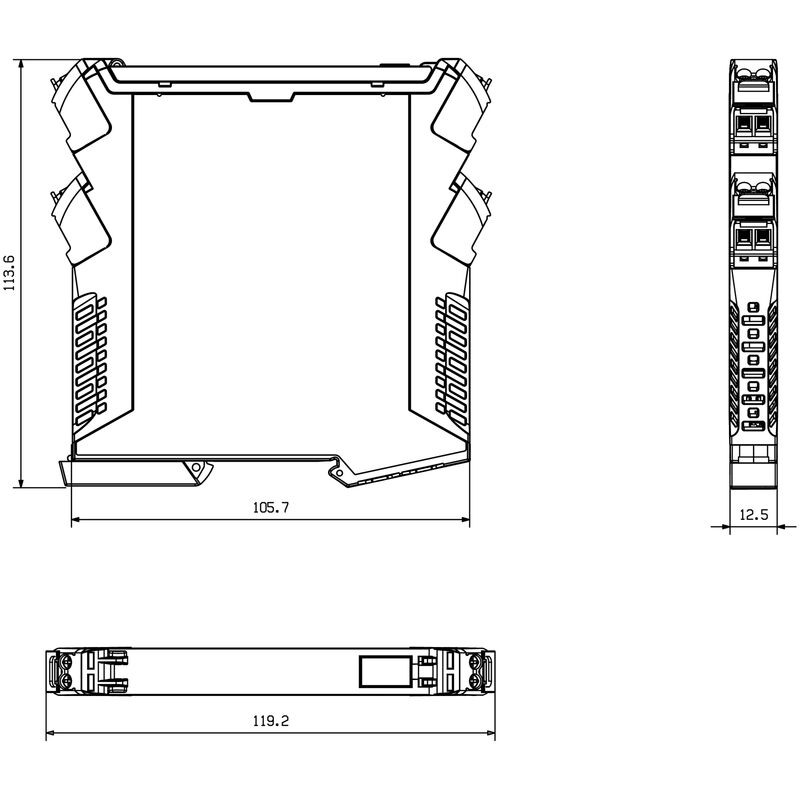

| Hloubka | 113,7 mm |
| Hloubka (v palcích) | 4,476 inch |
| Výška | 119,2 mm |
| Výška (v palcích) | 4,693 inch |
| Šířka | 12,5 mm |
| Šířka (v palcích) | 0,492 inch |
| Čistá hmotnost | 145 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -20 °C...60 °C |
| Vlhkost při provozní teplotě | 0...95 % (bez kondenzace) |
| Vlhkost | 5...95 %, bez kondenzace |
| SIL v souladu s IEC 61508 | Žádné |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Input signal |
Zdroj proudu
Obousměrný přenos signálu HART® |
| Počet vstupů | 1 |
| Sensor supply | > 17 V DC při 20 mA |
| Snímač |
2-wire transmitter (without own power supply)
3-vodičový snímač 4-vodičový senzor (s vlastním napájením) |
| Voltage drop | ≤ 1 V |
| Vstupní proud |
0...20 mA
4…20mA |
| Počet výstupů | 1 |
| Proud impedance zátěže | ≤ 550 Ω |
| Type |
aktivní
připojené řízení musí být pasivní |
| Výstupní proud |
0…20 mA (jestliže vstup: 0…20 mA)
4…20 mA (jestliže vstup: 4…20 mA) HART® digital signal |
| Max. spínací napětí, AC | 0 V |
| Max. spínací napětí, DC | 0 V |
| Rated switching current | 0,1 A |
| Galvanické oddělení |
3-cestný oddělovač
mezi vstupem / výstupem / zdrojem |
| Konfigurace | žádná |
| Lišta | TS 35 |
| Napájecí napětí | 20...30 V na svorkovnici nebo přes řadovou sběrnici CH20M |
| Přesnost | <0,1 % koncové hodnoty |
| Spotřeba proudu | ≤60 mA (24V power supply, 20mA output) |
| Stupeň krytí | IP20 |
| Teplotní součinitel | 80 ppm/K |
| Typ předávání signálu dle HART® | nezměněno |
| Čas odezvy | ≤ 0,5 ms |
| Galvanické oddělení |
3-cestný oddělovač
mezi vstupem / výstupem / zdrojem |
| Impulse withstand voltage | 4 kV (1.2/50 µs) |
| Izolační napětí | 2 kV vstupy / výstupy / elektrické napájení |
| Normy EMC |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| Zkušební napětí | 0,3 kV |
| Závažnost znečištění | 2 |
| Označování | II 3 G Ex ec IIC T5 Gc |
| Typ připojení | Šroubové připojení |
| Utahovací moment, min. | 0,4 Nm |
| Utahovací moment, max. | 0,6 Nm |
| Rozsah sevření, jmenovité připojení | 2,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 12 |
| Informace o produktu |

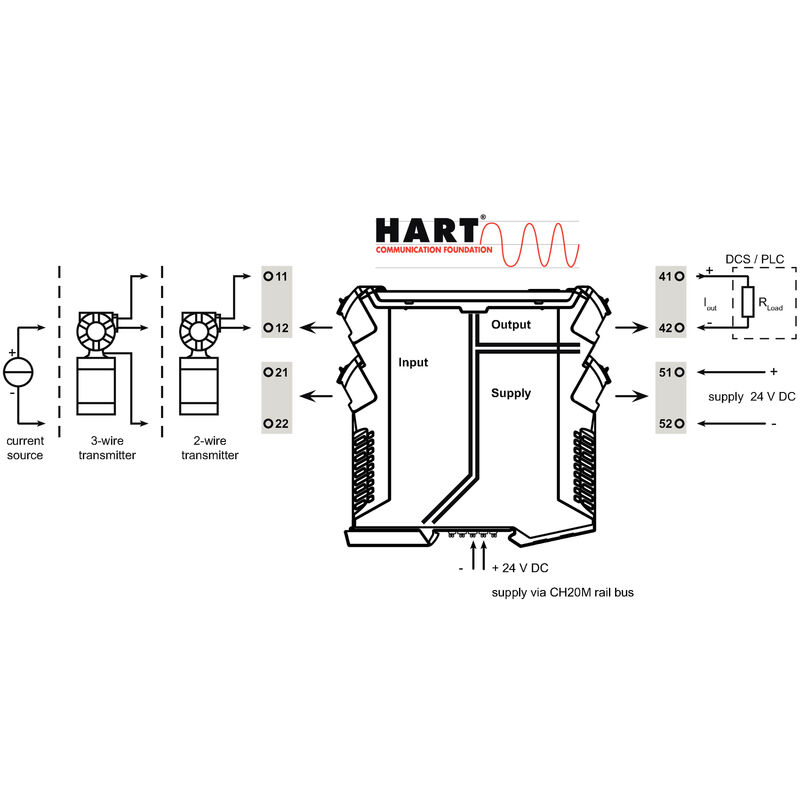

Pevný DC oddělovací zesilovač ACT20P-CI-CO odděluje standardní analogové proudové signály ze zdroje napájení nebo z 2 nebo 3vodičového snímače. Analogový vstupní proudový signál se lineárně převede na analogový výstupní proudový signál a je galvanicky oddělen. Zdroj napájení je galvanicky oddělen od vstupu a výstupu (3cestné oddělení).
Vlastnosti
|
| Osvědčení/Certifikát/Prohlášení o shodě |
[IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97255)
[ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97260) [UL Certification (hazardous location)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178185) [UL Certification (US-CAN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178186) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_158017) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204580) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1506200000) |
| Uživatelská dokumentace | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_37894) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Schválení |       |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E366074 |
| Číslo certifikátu (cULusEX) | E338066 |
