Tulajdonságok
| Változat | Érzékelő-, beavatkozó sorkapocs, PUSH IN, 1.5 mm², 250 V, 13.5 A, narancssárga |
| Rendelési szám | 2579610000 |

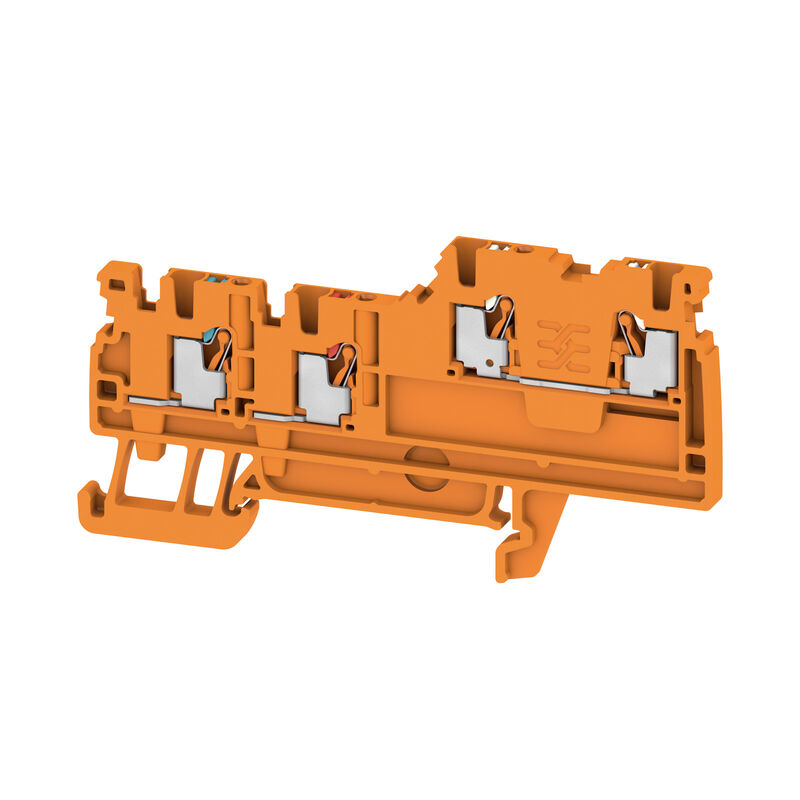

| Típus | AIO21 1.5 SI OR |
| GTIN (EAN) | 4050118588330 |
| Qty. | 100 Darab |
| Mélység | 42 mm |
| Mélység (coll) | 1,654 inch |
| Mélység DIN sínnel együtt | 43 mm |
| Magasság | 80 mm |
| Magasság (coll) | 3,15 inch |
| Szélesség | 3,5 mm |
| Szélesség (coll) | 0,138 inch |
| Nettó tömeg | 0,007 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV17ATEX8031U |
| Tanúsítvány száma (IECEX) | IECEXTUR17.0016U |
| Max. feszültség (ATEX) | 220 V |
| Áram (ATEX) | 12 A |
| Vezetékkeresztmetszet, max. (ATEX) | 1.5 mm² |
| Max. feszültség (IECEX) | 220 V |
| Áram (IECEX) | 12 A |
| Vezetékkeresztmetszet, max. (IECEX) | 1.5 mm² |
| Véglap szükséges | Igen |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Csatlakozás típusa | PUSH IN |
| Csatlakozás típusa 2 | PUSH IN |
| Csatlakozási irány | felső |
| Csatlakozások száma | 4 |
| Csupaszolási hossz | 8 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,4 x 2,0 mm |
| Mérőeszköz, IEC 60947-1 | A1 |
| Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
| Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 1,5 mm² |
| Névleges feszültség | 250 V |
| Névleges DC feszültség | 250 V |
| Névleges áram | 13,5 A |
| Áram maximum vezetékoknál | 13,5 A |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
| D feszültség nagyság (cURus) | 150 V |
| D áram nagyság (cURus) | 13 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 14 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 14 AWG |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58112)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58130) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58167) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89215) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89216) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178465) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_78196) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72136) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2579610000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2579610000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2579610000&norm=0) |
| User Documentation |
[NTI_AIO21 1.5 SI.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58152)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000900 |
| ETIM 7.0 | EC000900 |
| ETIM 8.0 | EC000900 |
| ETIM 9.0 | EC000900 |
| ECLASS 9.0 | 27-14-11-28 |
| ECLASS 9,1 | 27-14-11-28 |
| ECLASS 10.0 | 27-14-11-28 |
| ECLASS 11.0 | 27-14-11-28 |
| ECLASS 12.0 | 27-14-11-28 |
| ECLASS 13.0 | 27-25-01-12 |
| ECLASS 14.0 | 27-25-01-12 |
| Jóváhagyások |        |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
