PAS CMR 0,5...2,5 A DC

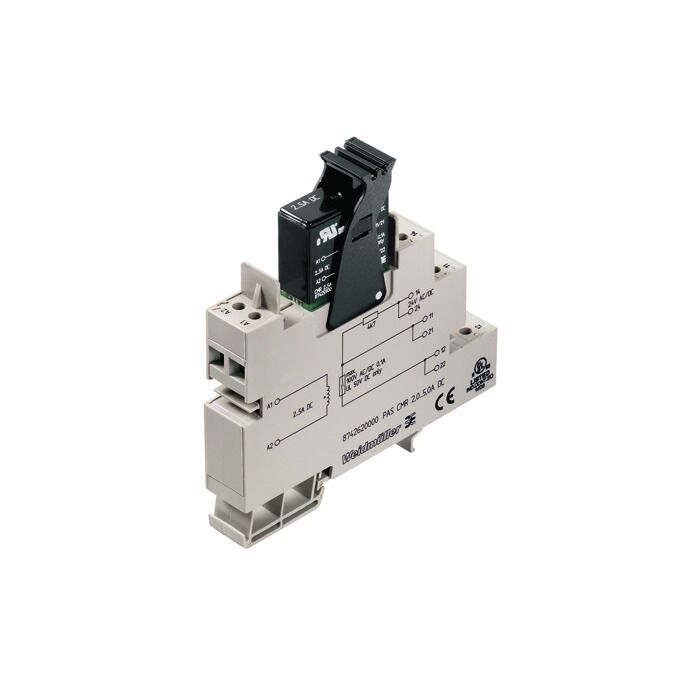

Illustrazione del prodotto
PAS CMR 0,5...2,5 A DC

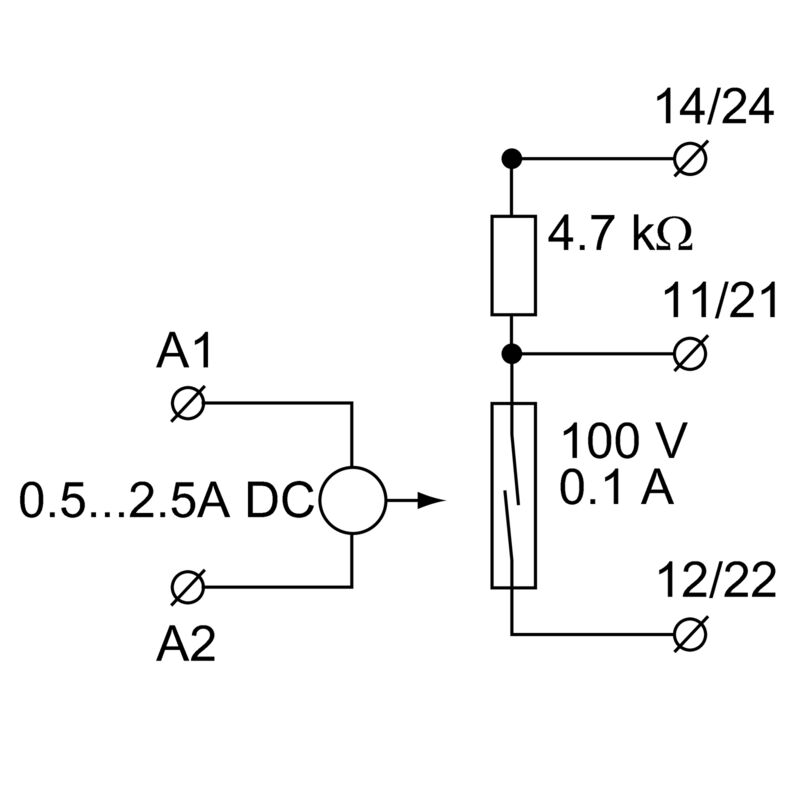

Simbolo elettrico
PAS CMR 0,5...2,5 A DC

PAS CMR 0,5...2,5 A DC

Controllo della corrente, 0,5...2,5 A DC, 1, Collegamento a vite

N. articolo 8742610000
Download foglio dati Download dei prodotti
Accessori 2 Prodotti correlati 3
Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Indicazioni generali Coordinazione di isolamento Ingresso Uscita Dati di collegamento Classificazioni Testi descrittivi per l'offerta Omologazioni

Dati generali per l’ordinazione

Versione
Controllo della corrente, 0,5...2,5 A DC, 1, Collegamento a vite
N. d’ordine
8742610000
Tipo
PAS CMR 0,5...2,5 A DC
GTIN (EAN)
4032248413928
CPZ
10  Pezzo

Dimensioni e pesi

Profondità
95  mm
Profondità (pollici)
3,74  inch
Posizione verticale
16  mm
Altezza (pollici)
0,63  inch
Larghezza
15,3  mm
Larghezza (pollici)
0,602  inch
Lunghezza
92  mm
Lunghezza (pollici)
3,622  inch
Peso netto
69,6  g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-20 °C...60 °C
Umidità con temperatura d'esercizio
da 0 a 95 % (senza formazione di condensa)
Umidità
5–95 % umidità rel., Tu= 40°C, senza condensazione

Probabilità di guasto

SIL secondo IEC 61508
Nessuno

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
No SVHC above 0.1 wt%

Indicazioni generali

Coefficiente di temperatura
350 ppm/K
Configurazione
nessuno dei due
Grado di protezione
IP20
Guida
TS 35
Potenza assorbita nominale
1,5  VA
Separazione galvanica
tra ingresso / uscita / alimentazione / relè

Coordinazione di isolamento

Classe di sovratensione
III
Grado di lordura
2
Norme EMC
EN 55011
EN 61000-6-1, 2, 3, 4
Separazione galvanica
tra ingresso / uscita / alimentazione / relè
Tensione di dimensionamento
300 V
Tensione di isolamento
4 kVeff / 1 min.
Tensione impulsiva massima
6 kV

Ingresso

Corrente d'ingresso
0,5...2,5 A DC
Corrente max.
7,5 A per 10 s
Durata impulso
min. 1 ms
Resistenza d'ingresso corrente
<50 mΩ
Soglia corrente d'inserzione
≤ 500 mA
Spegnimento sicuro
≤ 50 mA

Uscita

Coefficiente di temperatura
350 ppm/K
Corrente di commutazione
2 A
Corrente permanente
100 mA
Equipaggiamento contatti
1 contatto NA
Frequenza di commutazione, max.
20 Hz
Materiale dei contatti
RH/Rd (contatto Reed)*
Numero di uscite
1
Tensione di commutazion AC, max.
250  V
Tensione di commutazion AC, min.
1  V
Tensione di commutazion DC, max.
100  V
Tensione di commutazion DC, min.
1  V

Dati di collegamento

Tipo di collegamento
Collegamento a vite
Campo di serraggio, collegamento di dimensionamento
1,5  mm²
Campo di sezioni, min.
2,5  mm²
Campo di sezioni, max.
2,5  mm²

Classificazioni

ETIM 6.0
EC002654
ETIM 7.0
EC002654
ETIM 8.0
EC002654
ETIM 9.0
EC002654
ETIM 10.0
EC002654
ECLASS 9.0
27-21-01-22
ECLASS 9.1
27-21-01-22
ECLASS 10.0
27-21-01-22
ECLASS 11.0
27-21-01-22
ECLASS 12.0
27-21-01-22
ECLASS 13.0
27-21-01-22
ECLASS 14.0
27-21-01-22
ECLASS 15.0
27-21-01-22

Testi descrittivi per l'offerta

Testo bando lungo

Controllo valore limite di correnti DC fino a 2,5 A con uscita di commutazione
Modulo di controllo valore limite per la misurazione di correnti DC 0,5... 2,5 A con
uscita di commutazione. L'unità di controllo è disponibile nella versione innestata
sullo zoccolo.


Unità innstabile su zoccolo per il montaggio su guida DIN TS35
Dimensioni: Lun/Lar/Alt 92/ 15,3/ 95 mm
Tecnica di collegamento a vite / Sezione nominale 2,5 mm2
Grado di protezione: IP 20

Ingresso                         0,5...2,5 A DC / Bobina relè Reed
Soglia d'inserzione < 500 mA
Soglia di disinserzione      < 50 mA
Uscita                                             1 contatto NA / Contatto Reed
Corrente di commutazione max 100 mA AC/DC
Tensione di commutazione 100 V AC / 50 V DC
Campo temperatura
ambiente 0 °C...+55 °C

Separazione sicura                   EN 50178, separazione a 2 vie fino a 6 kV
Tensione di prova                               4 kVeff / 1 min. ingresso contro uscita
Tensione di
dimensionamento                                          300 V AC/DC con classe di sovratensione III e grado di lordura 2
Approvazioni cULus




Tipo                                                            PAS CMR 0,5...2,5 A DC




Testo bando corto

Controllo valore limite di correnti DC fino a 2,5 A con uscita di commutazione
Modulo di controllo valore limite per la misurazione di correnti DC 0,5... 2,5 A con
uscita di commutazione. L'unità di controllo è disponibile nella versione innestata
sullo zoccolo.



Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N&deg; Certificato (cULus)
E141197
