SL-SMT 3.50/03/90F 3.2SN BK BX

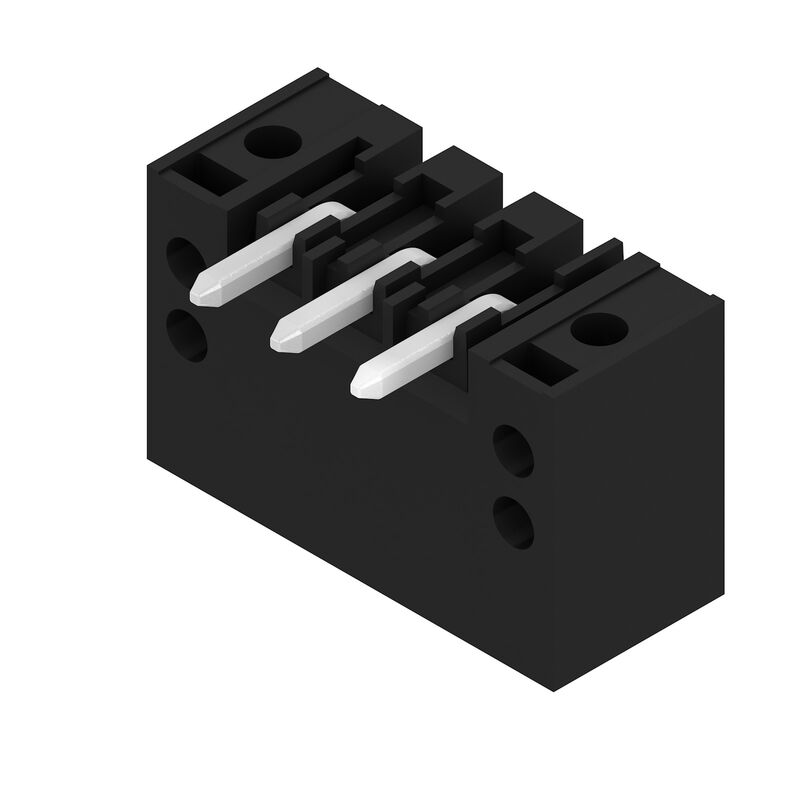

Obrázek výrobku
SL-SMT 3.50/03/90F 3.2SN BK BX

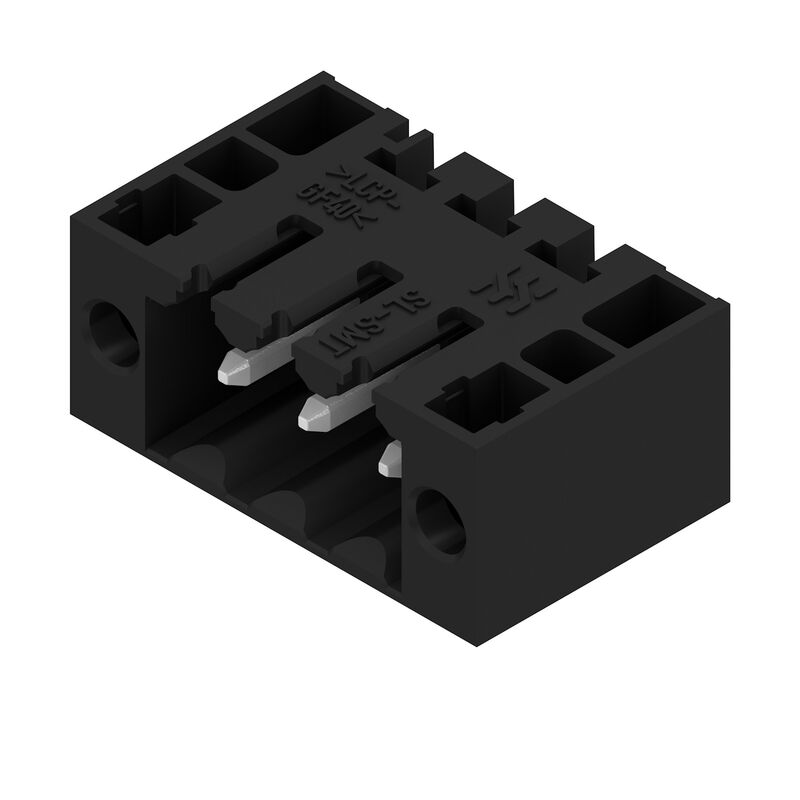

Obrázek výrobku
SL-SMT 3.50/03/90F 3.2SN BK BX
Dimensional drawing
L1 = 14.00 mm | P = 3.50 mm

SL-SMT 3.50/03/90F 3.2SN BK BX

Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 3, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box

ID výrobku 1842090000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 11 Je protikusem 11 Příbuzné výrobky 27
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 3, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
Číslo objednávky
1842090000
Typ
SL-SMT 3.50/03/90F 3.2SN BK BX
GTIN (EAN)
4032248353446
Množství
102  ks
Údaje výrobku
IEC: 320 V / 15 A
UL: 300 V / 10 A
Balení
Box

Rozměry a hmotnosti

Hloubka
11,1  mm
Hloubka (v palcích)
0,437  inch
Výška
10,7  mm
Výška (v palcích)
0,421  inch
Nejvyšší nebo nejnižší verze
7,5  mm
Šířka
17,5  mm
Šířka (v palcích)
0,689  inch
Čistá hmotnost
1,706  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 3,50
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
3,5  mm
Rozteč v palcích (P)
0,138  "
Výstupní tvarovka
90°
Počet pólů
3
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2  mm
Tolerance délky pájecích pinů
0 / -0,3 mm
Rozměry pájecích pinů
d = 1,2 mm
Osmiúhlý
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,4  mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Vnější průměr pájecí destičky
2,3  mm
Průměr otvoru šablony
2,1  mm
L1 v mm
7  mm
L1 v palcích
0,276  "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při zapojování bezpečné před dotykem prstů/ při odpojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP10
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25
Zásuvná síla / pól, max.
6  N
Tažná síla / pól, max.
6  N
Utahovací moment
  • Typ krouticího momentu:
    Montážní šroub, PCB
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Doporučený šroub:
      • Číslo dílu:
        1610740000

Údaje o materiálu

Izolační materiál
LCP GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
2...3 µm Ni / 5...7 µm Sn
Struktura vrstev kontaktu konektoru
2...3 µm Ni / 5...7 µm Sn
Skladovací teplota, min.
-40  °C
Skladovací teplota, max.
70  °C
Provozní teplota, min.
-50  °C
Provozní teplota, max.
100  °C
Teplotní rozsah, instalace, min.
-30  °C
Teplotní rozsah, instalace, max.
100  °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
15  A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12  A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
13  A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10  A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160  V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5  kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 100 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1176845
Jmenovité napětí (aplikační skupina B / CSA)
300  V
Jmenovité napětí (aplikační skupina D / CSA)
300  V
Jmenovitý proud (aplikační skupina B / CSA)
10  A
Jmenovitý proud (aplikační skupina D / CSA)
10  A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300  V
Jmenovité napětí (aplikační skupina D / UL 1059)
300  V
Jmenovitý proud (aplikační skupina B / UL 1059)
10  A
Jmenovitý proud (aplikační skupina D / UL 1059)
10  A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
342  mm
Šířka VPE
134  mm
Výška VPE
22  mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Pro další mechanickou podporu konektorů samců se šroubovací přírubou (...F) doporučujeme další kabelovou průchodku s upevňovacími šrouby (šroub do plechu ISO 1481-ST 2,2x4,5 C nebo ISO 7049-ST 2,2x4,5 C – viz Příslušenství). Kabelová průchodka je dovolená pouze před pájením.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
