Vlastnosti
| Verze | Z řada, Bočnice, Dělicí deska |
| Číslo objednávky | 1683920000 |

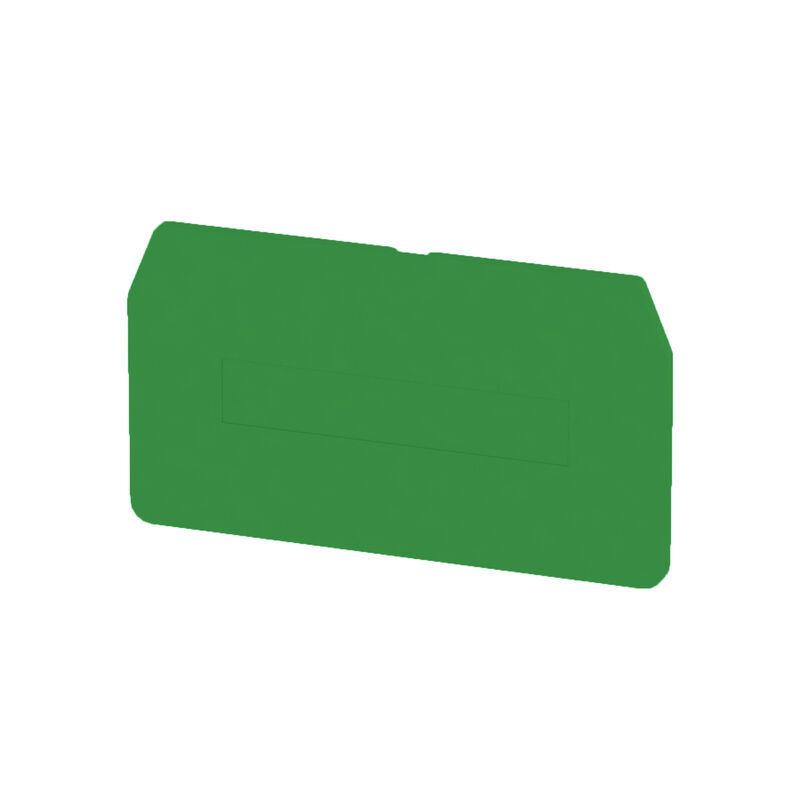

| Typ | ZAP/TW 4 GN |
| GTIN (EAN) | 4008190477738 |
| Množství | 50 ks |
| Hloubka | 34,8 mm |
| Hloubka (v palcích) | 1,37 inch |
| Výška | 62 mm |
| Výška (v palcích) | 2,441 inch |
| Šířka | 2 mm |
| Šířka (v palcích) | 0,079 inch |
| Čistá hmotnost | 2,96 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 |
| Trvalá provozní teplota, max. | 120 |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Zelená |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Koncová a mezilehlá deska |
| Návod k instalaci | Přímá montáž |
| Příchytka | Ano |
| Návod k instalaci | Přímá montáž |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62753) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1683920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1683920000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1683650000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, černá
-
ID výrobku:1683580000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Červená
-
ID výrobku:1683640000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Bílá
-
ID výrobku:1632050000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Tmavě béžová
-
ID výrobku:1683620000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Hnědá
-
ID výrobku:1632060000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Modrá
-
ID výrobku:1683630000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Šedá
-
ID výrobku:1683590000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Žlutá
-
ID výrobku:1636830000Obalová jednotka:100 ks
Průchozí svorka, Připojení s kotevní svorkou, 4 mm², 800 V, 32 A, Oranžová
-
ID výrobku:1632080000Obalová jednotka:50 ks
PE svorka, Připojení s kotevní svorkou, 4 mm², 480 A (4 mm²), zelená / žlutá
