BCF 3.81/09/180 SN OR BX

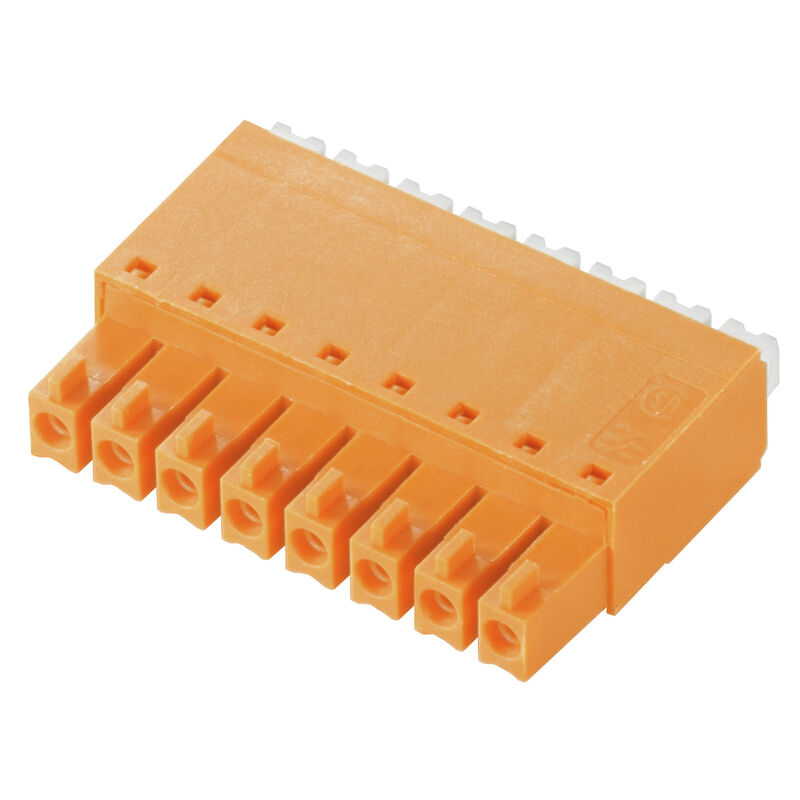

Illustrazione del prodotto
Come da figura
BCF 3.81/09/180 SN OR BX

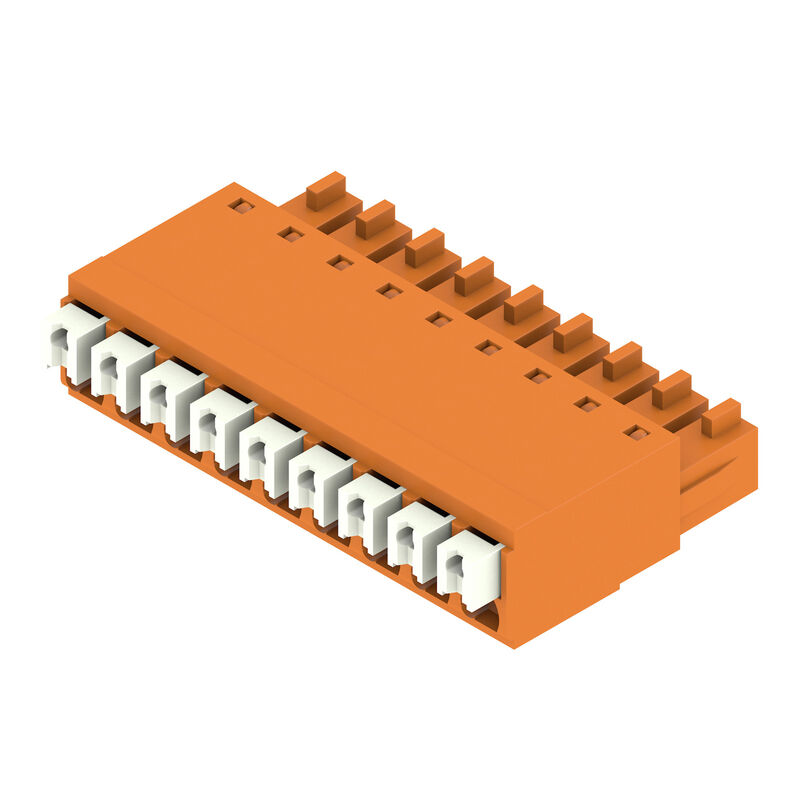

Illustrazione del prodotto
BCF 3.81/09/180 SN OR BX
Illustrazione del prodotto
BCF 3.81/09/180 SN OR BX
Dimensional drawing
BCF 3.81/09/180 SN OR BX
Graph
BCF 3.81/09/180 SN OR BX
Graph
BCF 3.81/09/180 SN OR BX
Graph
BCF 3.81/09/180 SN OR BX
Vantaggi del prodotto
Solid PUSH IN contact
Safe and durable

BCF 3.81/09/180 SN OR BX

Leiterplattensteckverbinder, Buchsenstecker, 3.81 mm, Polzahl: 9, 180°, PUSH IN mit Betätigungstaste, Klemmbereich, max. : 1.5 mm², Box

Cikkszám 1969160000
Adatlap letöltése Supporto ingegneristico Download dei prodotti
Prodotti correlati 29
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Conductors suitable for connection Jmenovité údaje podle IEC Nenndaten nach CSA Rated data acc. to UL 1059 Verpackungen Type tests Important note Classifications

Zulassungen

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allgemeine Bestelldaten

Versione
Leiterplattensteckverbinder, Buchsenstecker, 3.81 mm, Polzahl: 9, 180°, PUSH IN mit Betätigungstaste, Klemmbereich, max. : 1.5 mm², Box
N. d’ordine
1969160000
Tipo
BCF 3.81/09/180 SN OR BX
GTIN (EAN)
4032248677931
CPZ
50 items
Product data
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Packaging
Box

Abmessungen und Gewichte

Profondità
22 mm
Profondità (pollici)
0,866 inch
Posizione verticale
7,9 mm
Height (inches)
0,311 inch
Larghezza
34,38 mm
Width (inches)
1,354 inch
Peso netto
5,84 g

Umweltanforderungen

Stato conformità RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Famiglia prodotti
OMNIMATE Signal - Serie BC/SC 3.81
Tipo di collegamento
Field connection
Tecnica di collegamento cavi
PUSH IN with push button
Passo in mm (P)
3,81 mm
Passo in pollici (P)
0,15 "
Direzione d'uscita del conduttore
180°
Numero di poli
9
L1 in mm
30,48 mm
L1 in pollici
1,2 "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
1 mm²
Protezione da contatto accidentale DIN VDE 57 106
손가락 터치 안전
Protezione da contatto accidentale secondo DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
예
Lunghezza di spellatura
9 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
8 N
당기는 힘 / 폴, 최대
7 N

Werkstoffdaten

Materiale isolante
PA 66 GF 30
Colori
orange
Colore elementi di azionamento
white
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 550
Resistenza d'isolamento
≥ 108 Ω
UL 94 flammability rating
V-0
Materiale dei contatti
구리 합금
Superficie dei contatti
주석 도금
Struttura a strati del connettore maschio
4...8 µm Sn 매트
Storage temperature, min.
-40 °C
Температура хранения, макс.
70 °C
Operating temperature, min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Conductors suitable for connection

Campo di sezioni, min.
0,14 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
rigido, min. H05(07) V-U
0,14 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,14 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
1 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2.4 mm x 1.5 mm; 1.9mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
Testo di riferimento
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Jmenovité údaje podle IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,3 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s, 76 A

Nenndaten nach CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Rated data acc. to UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Verpackungen

Imballaggio
Box
Lunghezza VPE
236 mm
Larghezza VPE
118 mm
Altezza VPE
25 mm

Type tests

Test: Innesto errato (Non intercambiabilità)
  • Test:
    visual examination
  • Evaluation:
    passed

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Conductors suitable for connection: 1.5 mm² with wire-end ferrule with plastic collar, DIN 46 228/1, with a rated voltage of 125V/2.5 kV with III/3 or 250 V/2.5 kV with II/2
  • Crimp shape A for wire-end ferrules with crimping tools PZ 1,5 (order no. 9005990000) or PZ 6/5 (order no. 9011460000) for larger wire cross-sections recommended.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • The test point can only be used as potential-pickup point.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
