Eigenschaften
Ausfuehrung | HDC - Gehäuse, Baugröße: 6, Schutzart: IP66 (in gestecktem Zustand), IP67 (in gestecktem Zustand), Kabeleingang seitlich, Schraube, , Größe Kabeleingänge: M 40 |
Best.-Nr. | 2716770000 |

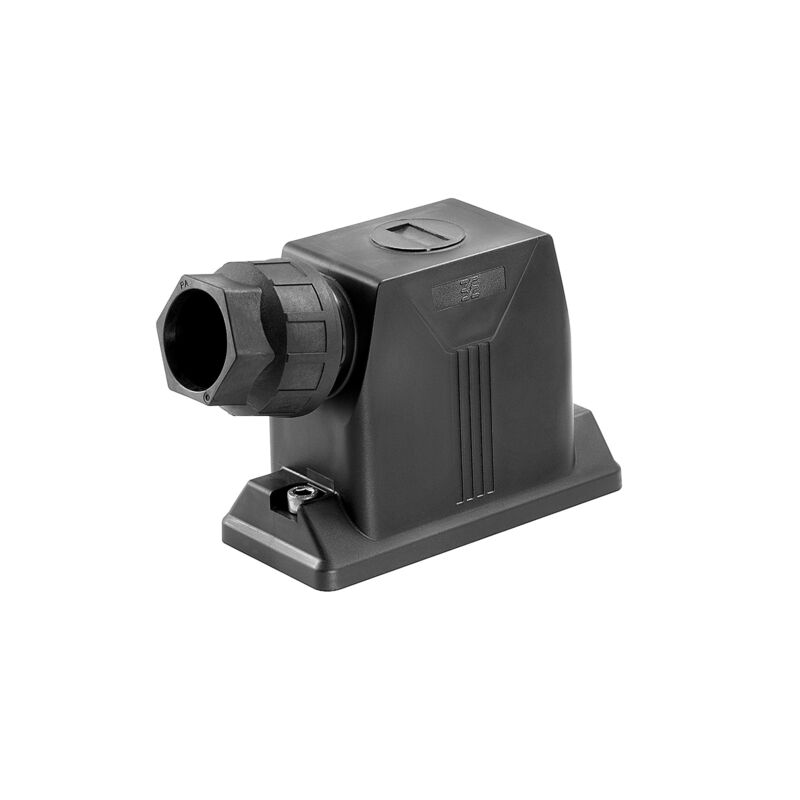

Art | HDC 16B TSS 1M40 WMP |
GTIN (EAN) | 4050118803648 |
VPE | 1 Stück |
Höhe | 102 mm |
Höhe (inch) | 4,016 inch |
Nettogewicht | 175 g |
RoHS-Konformitätsstatus | Konform ohne Ausnahme |
REACH SVHC | No SVHC above 0.1 wt% |
Kabeldurchmesser, min. | 19 mm |
Kabeldurchmesser, max. | 28 mm |
Schlüsselweite | 36 mm |
Größe Kabeleingänge | M 40 |
Höhe Gehäuse B | 102 mm |
Kabeleingang | mit Verschraubung |
Anzugsdrehmoment | 3 Nm |
Brennbarkeitsklasse nach UL 94 | V-0 |
EMV Gehäuse | Nein |
Gehäusebasismaterial | PA |
Schutzart |
IP66 (in gestecktem Zustand)
IP67 (in gestecktem Zustand) |
Werkstoff Verriegelungselement | Edelstahl |
Anzahl Kabeleingang seitlich | 1 |
Anzugsdrehmoment | 3 Nm |
Ausführung Gehäuse | Kabeleingang seitlich |
Ausführung Verschlusssystem | Schraube |
Baugröße | 6 |
BG | 6 |
Dichtung | NBR |
Farbe (RAL) | RAL 9011 |
Geeignet für ModuPlug® | Ja |
Größe Kabeleingänge | M 40 |
Kabeleingang | mit Verschraubung |
Kabelverschraubungen, Anzahl | 1 |
Oberteil/Unterteil/Deckel | Oberteil |
Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_151616) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2716770000) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000437 |
ETIM 7.0 | EC000437 |
ETIM 8.0 | EC000437 |
ETIM 9.0 | EC000437 |
ECLASS 9.0 | 27-44-02-02 |
ECLASS 9.1 | 27-44-02-02 |
ECLASS 10.0 | 27-44-02-02 |
ECLASS 11.0 | 27-44-02-02 |
ECLASS 12.0 | 27-44-02-02 |
ECLASS 13.0 | 27-44-02-02 |
ECLASS 14.0 | 27-44-02-02 |
Zulassungen | ![CURUS](/picture/CURUS.gif) |
ROHS | Konform |
UL File Number Search | [UL Webseite](LINK/UL_search.html) |
Zertifikat-Nr. (cURus) | E223801 |
