Eigenschaften

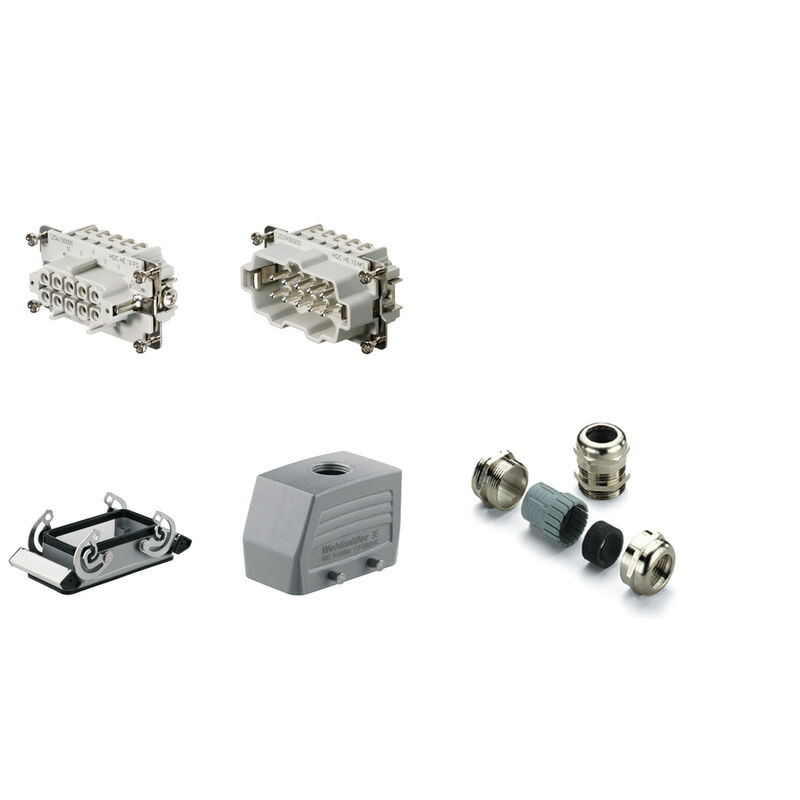

| Ausfuehrung | RockStar® HDC - Kits-Schwere Steckverbinder, Kit, HE, Baugröße: 4, Pole: 10, Schraubanschluss, 500 V, 16 A, Aluminiumdruckguss, M 25 |
| Best.-Nr. | 1802410000 |
| Art | HDC-KIT-HE 10.111 M |
| GTIN (EAN) | 4032248256860 |
| VPE | 1 Stück |
| Nettogewicht | 460,68 g |
| Grenztemperatur | -40 °C ... 100 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| Baureihe | HE |
| Gehäusebasismaterial | Aluminiumdruckguss |
| Oberfläche | Pulverlack |
| Schutzart | IP65 (im gestecktem Zustand) |
| Werkstoff Verriegelungselement | Edelstahl |
| Anschlussart | Schraubanschluss |
| Anzahl Kabeleingang oben | 1 |
| Baugröße | 4 |
| BG | 4 |
| Farbe (RAL) | RAL 7035 |
| Größe Kabeleingänge | M 25 |
| Anschlussart PE | Schraubanschluss |
| Baugröße | 4 |
| Baureihe | HE |
| Bemessungsspannung (DIN EN 61984) | 500 V |
| Bemessungsstrom (DIN EN 61984) | 16 A |
| BG | 4 |
| Polzahl | 10 |
| Verschraubung | M 25 |
| Werkstoff | Aluminiumdruckguss |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment max. Hauptkontakt | 0,55 Nm |
| Anzugsdrehmoment min. Hauptkontakt | 0,5 Nm |
| Baugröße | 4 |
| BG | 4 |
| Leiteranschlussquerschnitt, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, min. | 0,5 mm² |
| Oberfläche | Pulverlack |
| Werkstoff | Aluminiumdruckguss |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97843) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1802410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1802410000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Konform |
Zubehör
SteckverbinderSchwere SteckverbinderZubehörCodierungCodierungSPB
Einzelteile
-
Art.-Nr.:1787590000VPE:1 Stück
HDC - Gehäuse, Baugröße: 4, Schutzart: IP65 (im gestecktem Zustand), Kabeleingang oben, Steckergehäuse, Querbügel am Unterteil, Standard, Größe Kabeleingänge: M 25
-
Art.-Nr.:1204100000VPE:1 Stück
HDC - Einsatz, Buchse, 500 V, 16 A, Polzahl: 10, Schraubanschluss, Baugröße: 4
-
Art.-Nr.:1203900000VPE:1 Stück
HDC - Einsatz, Stift, 500 V, 16 A, Polzahl: 10, Schraubanschluss, Baugröße: 4
-
Art.-Nr.:1772230000VPE:25 Stück
VG MS (Standard Messing Kabelverschraubung), Kabelverschraubung, gerade, M 25, 8 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Messing, vernickelt
-
Art.-Nr.:1205000000VPE:1 Stück
HDC - Gehäuse, Baugröße: 4, Schutzart: IP65 (im gestecktem Zustand), Anbaugehäuse, Querbügel am Unterteil, Querbügel, nicht austauschbar, Standard
