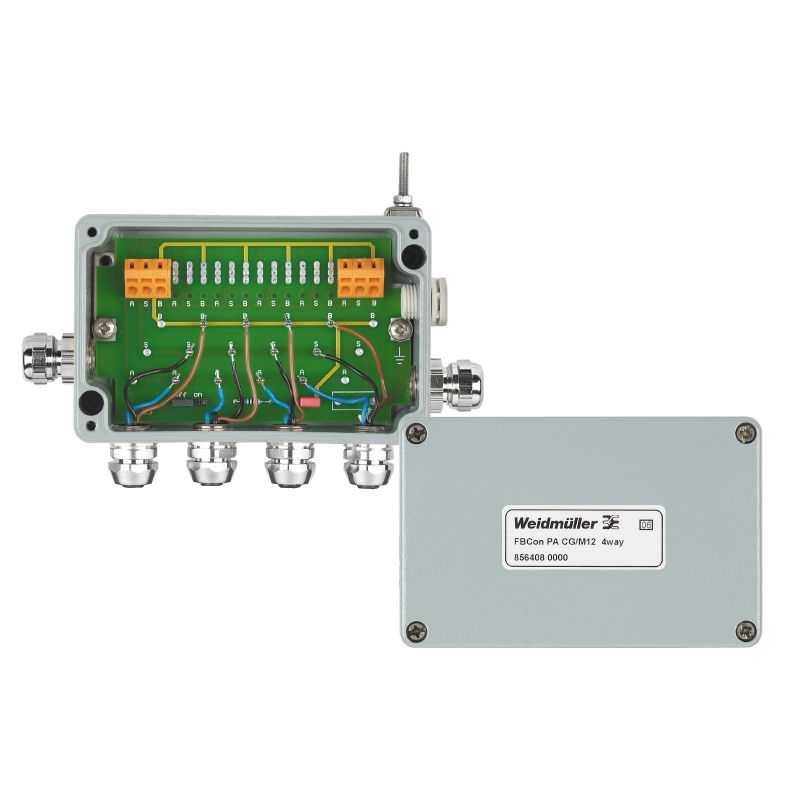

Rozdzielacz standardowy z terminatorem magistrali (aktywny), 4-krotny rozdzielacz, IP65, IP66, Linia odgałęzienia M12, okrągły

Nr. produktu 8564080000
Pobierz kartę katalogową Wsparcie inżynieryjne Wsparcie dla oprogramowania Pobieranie produktów
Akcesoria 4 Produkty pokrewne 22
Approvals Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego Dane przyłączeniowe Technical data Описание артикула Klasyfikacje

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E141197

Ogólne dane zamówieniowe

Version
Rozdzielacz standardowy z terminatorem magistrali (aktywny), 4-krotny rozdzielacz, IP65, IP66, Linia odgałęzienia M12, okrągły
Order No.
8564080000
Type
FBCON PA CG/M12 4WAY
GTIN (EAN)
4032248236718
Ilość
1 szt.

Wymiary i masa

Depth
34 mm
Głębokość (cale)
1,339 inch
Height
37 mm
Wysokość (cale)
1,457 inch
Width
80 mm
Szerokość (cale)
3,15 inch
Masa netto
567 g

Temperatury

Storage temperature
-40 °C...80 °C
Ambient temperature
-40 °C…80 °C
Operating temperature
-40 °C...80 °C
Wilgotność
5...95 % bez obroszenia

Prawdopodobieństwo usterki

SIL in compliance with IEC 61508
Brak

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

Dane przyłączeniowe

Zakres zaciskania, min.
4 mm²
Zakres zaciskania, maks.
6 mm²

Technical data

Dławnice kablowe
Presse-étoupe en laiton
Liczba biegunów
3
Liczba gniazd stykowych
4
Materiał podstawy styków
Brass
Materiał styków
CuZnAu
Operating voltage Umax, max.
30 V DC
Podstawowy materiał obudowy
Aluminium
AISi12
Aluminum
Povrch krytu
порошковое покрытие
Provozní napětí
30 V
rodzaj montażu
På ytan
Rodzaj przyłącza PE
M12 avgrening
Rodzaj rozdzielacza
4-way distributor
Stopień ochrony
IP65
IP66
Stopień zanieczyszczenia
3
System magistrali
Profibus-PA
Foundation Fieldbus
wersja obudowy
With pressure compensation element
wpust kablowy
Branch line M12
Round
Zewnętrzna średnica przewodu, maks.
9,5 mm
Zewnętrzna średnica przewodu, min.
6,5 mm

Описание артикула

Product description
Устройство является пассивным полевым распределителем для систем полевой шины Profibus PA и Foundation Fieldbus H1. Устройство соответствует степени защиты IP66/IP67. Функциональное описание Устройство соединяет до восьми полевых устройств с сегментом полевой шины. Устройство поддерживает концепции заземления с многоточечным или одноточечным экранированным заземлением. Концепции заземления поясняются в руководствах к Profibus PA и Foundation Fieldbus.

Klasyfikacje

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
