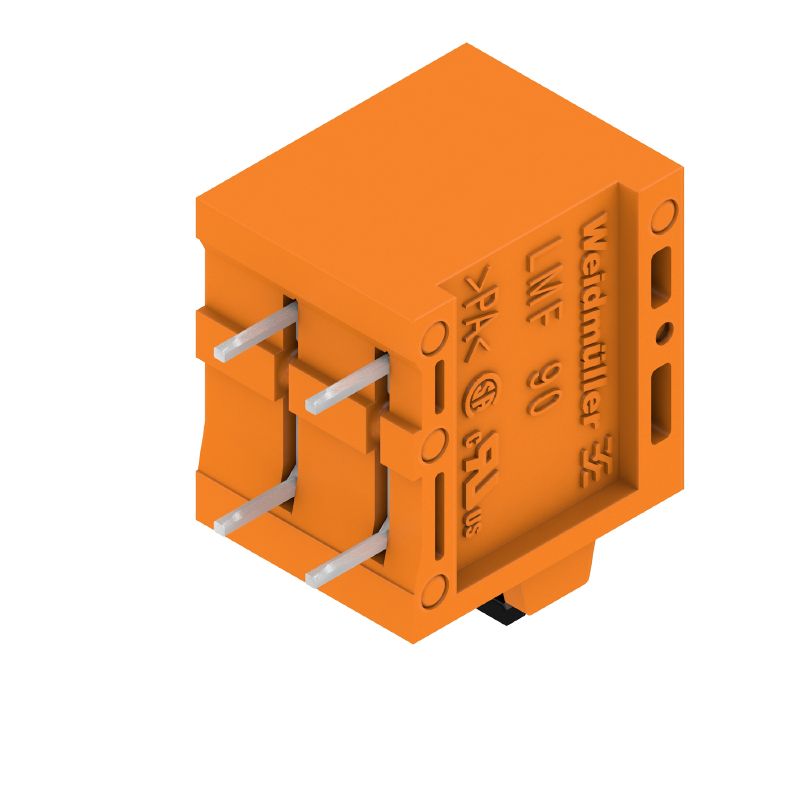

LMF 5.08/02/90 3.5SN OR BX
제품 이미지
LMF 5.08/02/90 3.5SN OR BX
제품 이미지
LMF 5.08/02/90 3.5SN OR BX
Dimensional drawing
LMF 5.08/02/90 3.5SN OR BX
Graph
LMF 5.08/02/90 3.5SN OR BX
Graph
LMF 5.08/02/90 3.5SN OR BX
제품 장점
Optional conductor outlet direction
Stable mechanical design
LMF 5.08/02/90 3.5SN OR BX
제품 장점
High reliability of the current capacity
LMF 5.08/02/90 3.5SN OR BX
제품 장점
Direct conductor entry
Cross section up to 2.5 mm²
LMF 5.08/02/90 3.5SN OR BX
제품 장점
Maintenance through test point

LMF 5.08/02/90 3.5SN OR BX

Printed circuit board terminals, 5.08 mm, Number of poles: 2, 90°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with actuator, Clamping range, max. : 2.5 mm², Box

항목 번호 1330710000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 15
Сертификаты General ordering data Размеры и массы Environmental Product Compliance Karakteristiska systemvärden Данные о материалах Conductors suitable for connection Номинальные характеристики по IEC Номинальные характеристики по CSA UL 1059에 따른 정격 데이터 Упаковка Type tests 重要注意事项 분류

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
Printed circuit board terminals, 5.08 mm, Number of poles: 2, 90°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with actuator, Clamping range, max. : 2.5 mm², Box
Nr zam.
1330710000
Typ
LMF 5.08/02/90 3.5SN OR BX
GTIN (EAN)
4050118135787
Ilość
125 items
제품 데이터
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
패키징
박스

Размеры и массы

Głębokość
19,2 mm
Głębokość (cale)
0,756 inch
Wysokość
18,3 mm
높이 (인치)
0,72 inch
가장 낮은 버전의 높이
14,8 mm
Szerokość
12,78 mm
폭 (인치)
0,503 inch
Masa netto
3,379 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Karakteristiska systemvärden

Rodzina produktów
OMNIMATE Signal – serie LMF
Metoda wykonywania złącz
PUSH IN with actuator
montaż na płytce drukowanej
THT 용접 결선
Kierunek odejścia przewodu
90°
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Liczba biegunów
2
liczba rzędów z biegunami
1
z możliwością połączenia szeregowego przez klienta
아니요
행 수
1
maksymalnie urzędowane bieguny w każdym rzędzie
24
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
d = 0.8 mm
0.6 x 0.8 mm
Średnica otworu oczka lutowniczego (D)
1,1 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
końcówka wkrętaka
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
탈피 길이
10 mm
L1(mm)
5,08 mm
L1(인치)
0,2 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20

Данные о материалах

Materiał izolacyjny
Wemid (PA)
Barwny
orange
kolor elementów uruchamiających
검정
Tabela kolorów (podobny)
RAL 2000과 유사
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Materiał styków
구리 합금
Powierzchnia styku
주석 도금
powlekanie
4-6 μm SN
Typ cynowania
매트
Struktura warstwowa przyłącza lutowanego
4...6 undefined Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,12 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,25 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2.4 mm x 1.5 mm
Zaciskany przewód
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0635100000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004080000
Tekst referencyjny
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
24 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s, 120 A

Номинальные характеристики по CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
20039-1815154
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
사양은 최대값, 상세정보 - 승인서 참조

Упаковка

opakowanie
Ящик
Długość VPE
350 mm
Szerokość VPE
139 mm
Wysokość VPE
31 mm

Type tests

Test: wytrzymałość znaczników
  • Standard:
    IEC 61984 section 6.2 and 7.3.2 / 10.11
  • Test:
    mark of origin, type identification, type of material, approval marking UL, approval marking CSA, durability, pitch, date clock
  • Evaluation:
    available
Test: przekrój zaciskowy
  • 표준:
    IEC 60999-1 섹션 7 및 9.1 / 11.99, IEC 60947-1 섹션 8.2.4.5.1 / 03.11
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.12 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      연선 0.12 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과
Test uszkodzenia i przypadkowego poluzowania przewodników
  • 표준:
    IEC 60999-1 섹션 9.4 / 11.99
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
  • 평가:
    통과
  • 요구 사항:
    0.9 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과
Test wyciągania
  • 표준:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥15 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
  • 평가:
    통과
  • 요구 사항:
    ≥60 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과

重要注意事项

Zgodność IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Uwagi
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
