PCB端子PCF 5.00/05/135 3.5SN OR BX

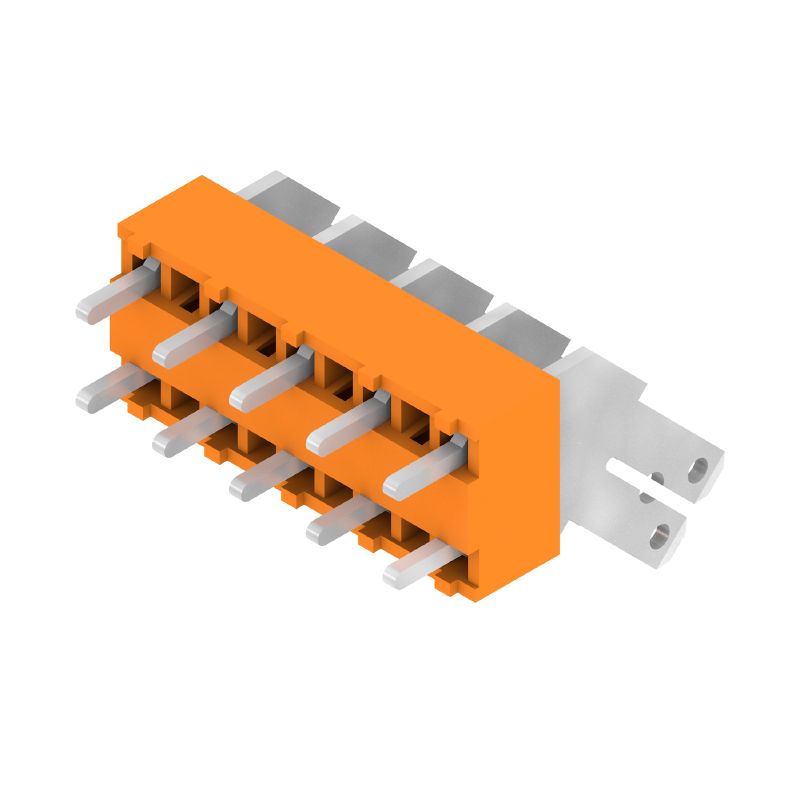

产品图片
PCB端子PCF 5.00/05/135 3.5SN OR BX

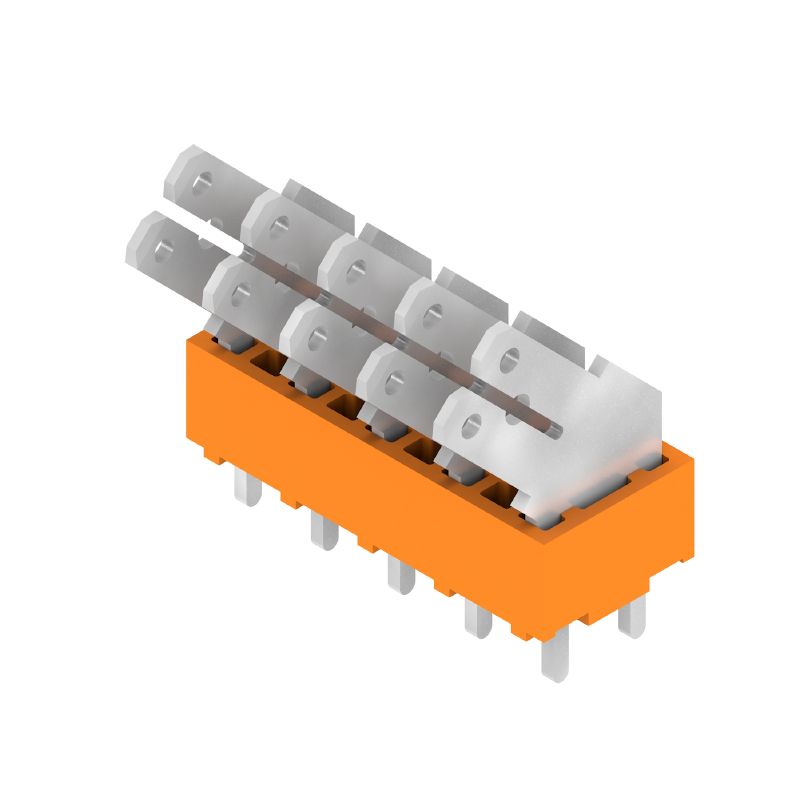

产品图片
PCB端子PCF 5.00/05/135 3.5SN OR BX
Dimensional drawing

PCB端子PCF 5.00/05/135 3.5SN OR BX

PCB 接线端子, 5.00 mm, 回路数: 5, 135°, 焊脚长度 (l): 3.5 mm, 镀锡, 橙色, 插套联接, 盒装

Produkt ID 9511820000
Download datablad Engineering-support Produktdownloads
Anvendte produkter 11
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 Conductors suitable for connection 额定数据符合 IEC 标准 额定数据符合 CSA 标准 Rated data acc. to UL 1059 包装 类型测试 重要注意事项 분류

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

版本
PCB 接线端子, 5.00 mm, 回路数: 5, 135°, 焊脚长度 (l): 3.5 mm, 镀锡, 橙色, 插套联接, 盒装
订货号
9511820000
类型
PCF 5.00/05/135 3.5SN OR BX
GTIN (EAN)
4008190557973
数量
100 Styk
Product data
IEC: 630 V / 24 A
UL: 150 V / 15 A
Packaging
Box

尺寸和重量

深
9.8 mm
深度 (英寸)
0.386 inch
高度
21.4 mm
Altezza (pollici)
0.843 inch
가장 낮은 버전의 높이
17.9 mm
宽度
24.8 mm
Width (inches)
0.976 inch
净重
4.77 g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
Nej mSvHC över 0,1 viktprocent

系统规格

产品系列
PCF
导线连接方式
插套联接
安装在印刷线路板上
THT solder connection
导线出线方向
135°
间距 P（单位：mm）
5 mm
间距 P（单位：inch）
0.197 "
Number of poles
5
插针排数
1
由客户装配
No
Number of rows
1
焊脚长度 (l)
3.5 mm
焊针规格
0.8 x 1.0 mm
0.75 x 0.9 mm
Solder eyelet hole diameter (D)
1.3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
每回路的焊脚数目
2
L1 in mm
20 mm
L1 in inches
0.787 "
Touch-safe protection acc. to DIN VDE 0470
IP 00
Protection degree
IP20
Volume resistance
1.20 mΩ

材料数据

绝缘材料
PA
颜色编码
Orange
比色表 (相似)
RAL 2000
绝缘材料组
I
相比漏电起痕指数（CTI）
≥ 600
阻燃等级符合 UL 94
V-2
触点材料
Cu-alloy
插针镀层
tinned
焊接连接的焊层结构
1.5...3 µm Ni / 5...7 µm Sn
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Conductors suitable for connection

Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
24 A
额定电流，最大回路数 (Tu = 20°C)
21 A
额定电流，最小回路数 (Tu = 40°C)
24 A
额定电流，最大回路数 (Tu = 40°C)
18 A
额定电压值（过电压等级II/污染等级2）
630 V
额定电压值（过电压等级III/污染等级2）
320 V
额定电压值（过电压等级III/污染等级3）
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
额定冲击电压（过压等级III/污染等级3）
4 kV
瞬时耐电流
3 x 1s mit 192 A

额定数据符合 CSA 标准

机构
CSA
CSA 认证号
12400-282
额定电压 (使用组 B / CSA)
150 V
额定电压 (使用组 D / CSA)
300 V
额定电流 (使用组 B / CSA)
15 A
额定电流 (使用组 D / CSA)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

额定电压 (使用组 B / UL 1059)
150 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
15 A
额定电流 (使用组 D / UL 1059)
10 A

包装

包装
盒装
VPE 长度
143 mm
VPE 宽度
112 mm
VPE 高度
64 mm

类型测试

测试标识的耐久性
  • Standard:
    DIN IEC 60512-2 section 1 / 05.94
  • Test:
    mark of origin, type identification, approval marking UL, approval marking CSA, durability
  • Evaluation:
    available

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
