SL-SMT 5.00HC/15/90G 3.2SN BK BX

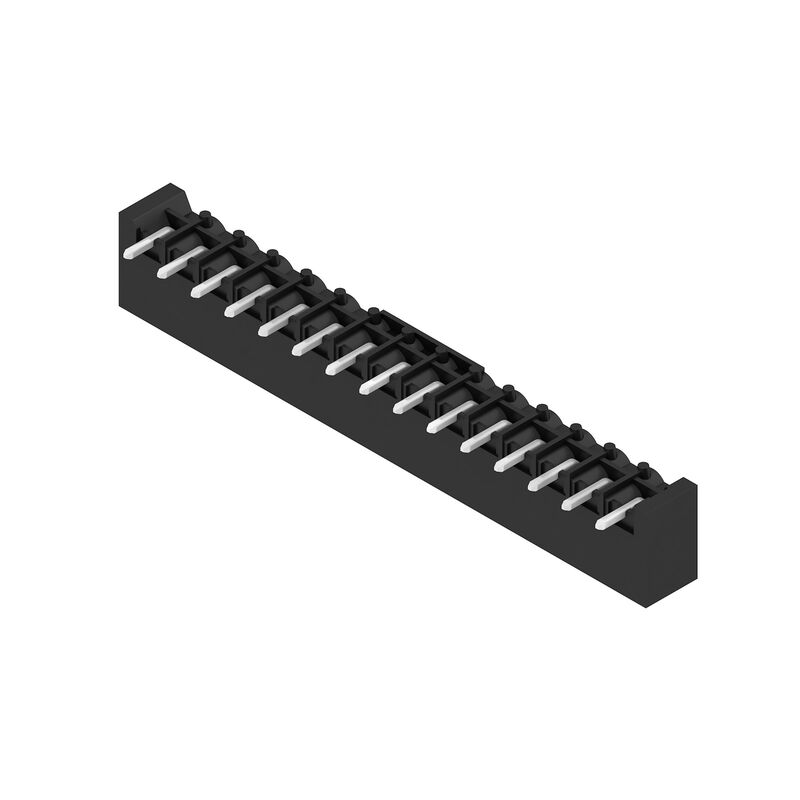

Illustrazione del prodotto
SL-SMT 5.00HC/15/90G 3.2SN BK BX
Illustrazione del prodotto
SL-SMT 5.00HC/15/90G 3.2SN BK BX

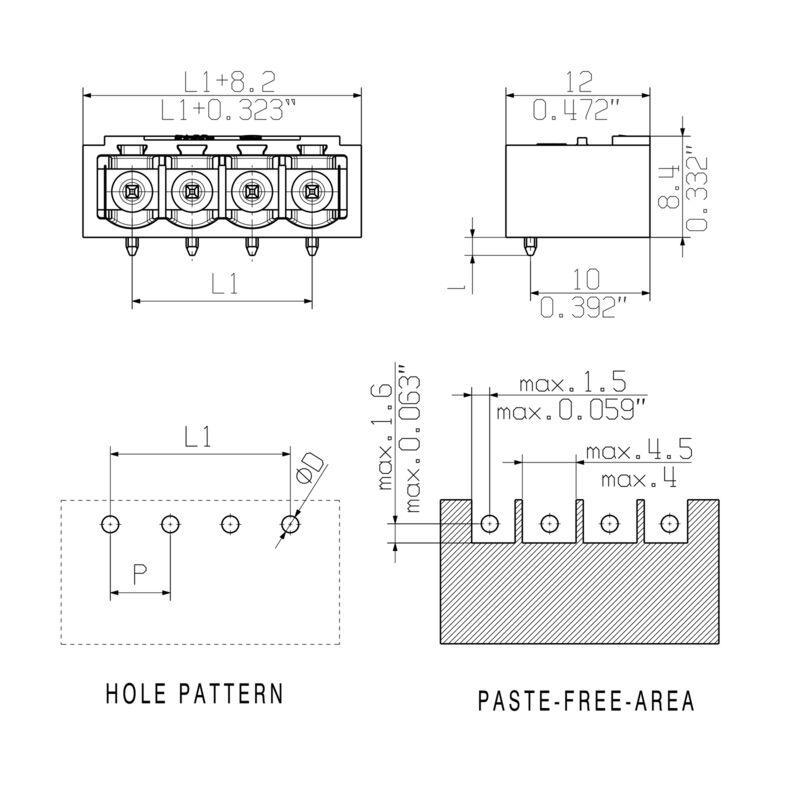

Dimensional drawing
SL-SMT 5.00HC/15/90G 3.2SN BK BX
Vantaggi del prodotto
Safe power transmission
Proven properties
SL-SMT 5.00HC/15/90G 3.2SN BK BX
Vantaggi del prodotto
Compliant with existing standards

SL-SMT 5.00HC/15/90G 3.2SN BK BX

Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 5.00 mm, Numero di poli: 15, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box

N. articolo 1840250000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 È la controparte di 5 Prodotti correlati 14
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 5.00 mm, Numero di poli: 15, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box
N. d’ordine
1840250000
Tipo
SL-SMT 5.00HC/15/90G 3.2SN BK BX
GTIN (EAN)
4032248350995
CPZ
50 Pezzo
Parametri prodotto
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Imballaggio
Box

Dimensioni e pesi

Profondità
12 mm
Profondità (pollici)
0,472 inch
Posizione verticale
11,7 mm
Altezza (pollici)
0,461 inch
Altezza minima
8,5 mm
Larghezza
78,2 mm
Larghezza (pollici)
3,079 inch
Peso netto
5,79 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Famille de produits
OMNIMATE Signal - Serie BL/SL 5.00
Type de raccordement
Collegamento al circuito stampato
Mounting onto the PCB
Collegamento a saldare THT/THR
Pas en mm (P)
5 mm
Delning i tum (P)
0,197 "
Outgoing elbow
90°
Numero di poli
15
每回路的焊脚数目
1
Solder pin length (l)
3,2 mm
Допуск на длину выводов под пайку
+0,1 / -0,2 mm
Dimensioni del codolo a saldare
d = 1,2 mm
ottagonale
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,5 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
70 mm
L1 in pollici
2,756 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5,5 N

Dati del materiale

Materiale isolante
LCP GF
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-30 °C
Campo della temperatura di montaggio, max.
100 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
27,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
19 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Dati di dimensionamento secondo CSA

협회(CSA)
CSA
Сертификат № (CSA)
200039-1176845
Номинальное напряжение (группа использования B/CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
额定电流 (使用组 D / CSA)
15 A
参见认证参数
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Instituto (UR)
UR
Tanúsítvány száma (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
参见认证参数
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

패키징
Box
Długość VPE
225 mm
VPE с
113 mm
VPE-höjd
45 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
