Fotowoltaika, Przełącznik przesuwny obciążeniowy, Odłącznik przełącznika, 600 V AC, 100 A, 4-biegunowe, Przełączanie ręczne

Cikkszám 3103170000
Adatlap letöltése 엔지니어링 지원 제품 다운로드
관련 제품 7
Dopuszczenia Ogólne dane zamówieniowe Dimensions and weights Temperaturer Environmental Product Compliance 보증 일반 데이터 부하 차단 스위치 연결 제어 요소 전기적 특성 하우징 스위치 설명 Classifications Тендерные спецификации

Dopuszczenia

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

Ogólne dane zamówieniowe

버전
Fotowoltaika, Przełącznik przesuwny obciążeniowy, Odłącznik przełącznika, 600 V AC, 100 A, 4-biegunowe, Przełączanie ręczne
주문 번호
3103170000
유형
AC SB M 100A 4POL CG 06KV
GTIN(EAN)
4099987148375
수량
1 items

Dimensions and weights

깊이
121.1 mm
Głębokość (cale)
4.768 inch
높이
165 mm
Bygghöjd (tum)
6.496 inch
너비
140 mm
폭 (인치)
5.512 inch
순중량
773 g

Temperaturer

주변 온도
-25 °C…50 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

보증

시간 간격
5년

일반 데이터

보호 등급
IP66
IP65
설치 위치
보호 실외 영역(바다에서 > 1km)
표준 규격
IEC 60947-3

부하 차단 스위치

NC 접점의 접점 수
0
No 접점의 접점 수
4
결선 유형
나사 텐션 스프링 6 - 35 mm²
공칭 전압
690 V
기계적 내구성 등급
M2 (10000)
단락 차단 기능
15 kA
전압 유형
AC
정격 단략 전류
1,500 A
정격 인계전류
600 A
정격 전류
100 A
정격 전류에서 차단 작업 사이클 수량
1500
정격 주 활성 부하-차단전류
100 A
정격 피크 내전류
1,500 A

연결

메인 스위치로 디자인
예
사전 조립된 배선 장치
아니오

제어 요소

모터 구동 통합
아니오
모터 드라이브 선택 사항
아니오
액추에이터 요소 유형
윙 노브
전압 해제 선택 사항
아니오

전기적 특성

AC-23, 400V에서의 정격 작동 전력
35 kW
AC-3, 400V에서의 정격 작동 전력
30 kW
정격 연속 전류: AC-21, 400V
100 A
정격 연속 전류: AC-23, 400V
63 A
조건부 정격 단락 전류 Iq
15 kA
최대 400V 스위칭 전원
35 kW

하우징

분배 보드 설치에 적합함
아니오
장치 구성 유형
필드 장치
전방 마운팅에 적합함
아니오
전방 마운팅용 4홀에 적합함
아니오
중간 마운팅에 적합함
Non

스위치 설명

보조 접점 수량(NC 접점 기준)
0
보조 접점 수량(NO 접점 기준)
0
비상 정지 설치로 디자인
예
선행 스위칭 방식의 중립 도체
예
스위치 수량
1
안전 스위치로 디자인
아니오
역전 스위치 디자인
아니오
유지보수/서비스 스위치로 디자인
예
잠금 가능
예
전환 접점으로서의 보조 접점 수량
0

Classifications

ETIM 8.0
EC000216
ETIM 9.0
EC000216
ETIM 10.0
EC000216
ECLASS 14.0
27-37-14-03
ECLASS 15.0
27-37-14-03

Тендерные спецификации

Подробная спецификация

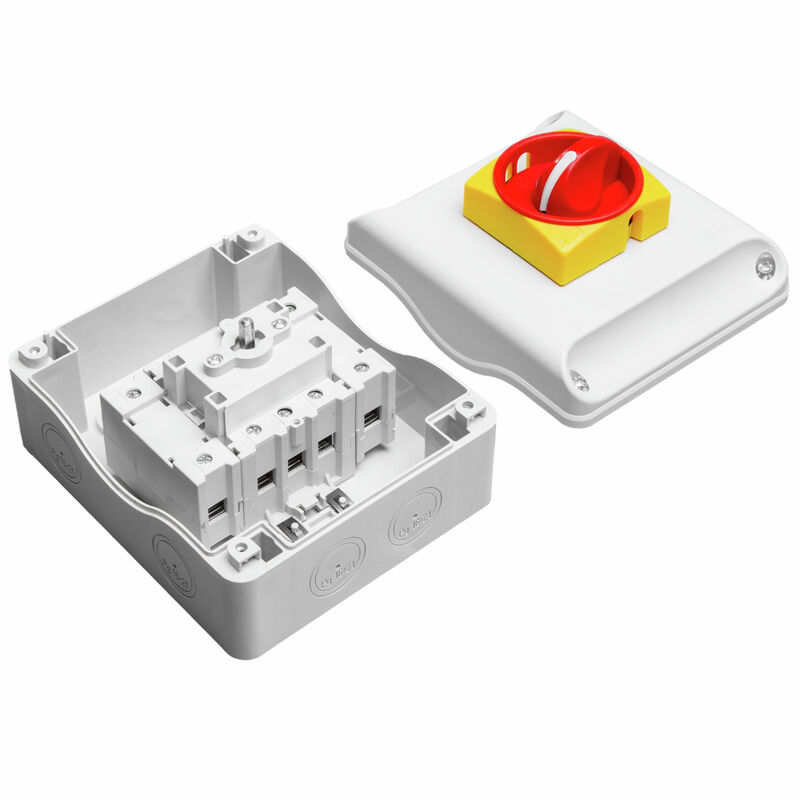

Load break Switch in polyester housing.
Suitable for disconnection on the AC side.
Number of poles: 4
Rated operational current (Ie) (Ie):
- according to IEC (AC-21): 100 A
Rated operational voltage (Ue):
- according to IEC: 690 V

Suitability for use:
Emergency Stop Switch: Yes
Main Switch: Yes

Number of contacts normally open: 4
Number of contacts normally closed: 0
Number of switching positions: 2
Lockable: Yes
The switch is mounted using 4 screws.
Protection class (IP): 65
Polyester housing with knockouts for cable glands PG 16/21.
Dimensions HxWxD: 165x140x121 mm.

Approved according to Low-voltage Switchgear and Controlgear: IEC 60947-3, DIN VDE 0660 Part 107 (EN 60947-3)
