IE-SR-2GT-LTE/4G-US

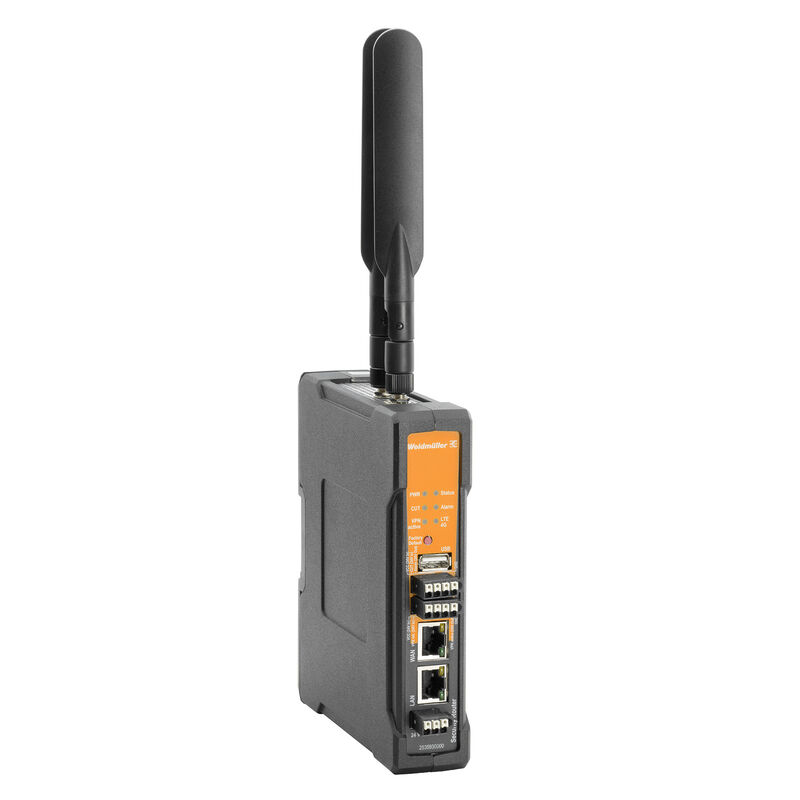

Produktillustration

IE-SR-2GT-LTE/4G-US

Security/NAT/VPN/U-link Router, med integrerat flerbandsmodem (4G/3G/2G), USA-modell, Gigabit Ethernet, 2x RJ45 10/100/1000BaseT(X), IP20, -20 °C...70 °C

Produkt-ID 2535780000
Ladda ner datablad Nedladdningar av produkter Teknisk support
Tillbehör 6 Använda produkter 21
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt diverse Mobilt radiogränssnitt driftlägen Network Services/Brandvägg/Management VPN EMC överensstämmelse och godkännanden Omgivningsvillkor Garanti Gränssnitt Spänningsförsörjning Tekniska data Teknologi WLAN-gränssnitt Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

Allmänna beställningsdata

Utförande
Security/NAT/VPN/U-link Router, med integrerat flerbandsmodem (4G/3G/2G), USA-modell, Gigabit Ethernet, 2x RJ45 10/100/1000BaseT(X), IP20, -20 °C...70 °C
Art.nr.
2535780000
Typ
IE-SR-2GT-LTE/4G-US
GTIN (EAN)
4050118547597
Förp.
1  items
Leveransstatus
Avanmäld
Tillgänglig till
31.10.2022
Alternativ produkt
[2873930000](~/p/2873930000)

Mått och vikter

Djup
140  mm
Byggdjup (tum)
5,512  inch
Höjd
170  mm
Bygghöjd (tum)
6,693  inch
Bredd
35  mm
Byggbredd (tum)
1,378  inch
Nettovikt
700  g

Temperaturer

Lagertemperatur
-20 °C...85 °C
Drifttemperatur
-20 °C...70 °C
Fuktighet
5–90 % (ingen kondens)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9229992a-00b9-4096-8962-200a7f33e289

diverse

Diagnos
Remote capture-funktion för nätverksdiagnostik via en ansluten PC (Wireshark)
Modbus/TCP
Integrerad Modbus-TCP-server för statusfrågor och programvarubaserad aktivering/inaktivering av VPN-anslutningar
Övervakning
Klientövervakning (per ICMP) med larmfunktion vid eventuellt fel

Mobilt radiogränssnitt

Frekvensband
Amerika: LTE: Band 2 (1900 MHz), Band 4 (AWS) (1700/2100 MHz), Band 5 (850 MHz), Band 13 (700 MHz), Band 17 (700 MHz), Band 25 (1900 MHz G Block); CDMA EVDO Version 0 och EVDO Version A: BC0 (Cellulär 800 MHz), BC1 (PCS 1900 MHz), BC10 (Sekundär 800 MHz); UMTS: Band 1 (2100 MHz); Band 2 (1900 MHz); Band 4 (AWS 1700/2100 MHz); Band 5 (850 MHz); Band 8 (900 MHz); GSM/GPRS/EDGE: Quadband (850/900/1800/1900 MHz)
Funktionssätt
Fast anslutning
Manuell anslutningskontroll via webbgränssnitt
Fallback-anslutning med aktiv ICMP-övervakning av mål-IP via Ethernet
Trådlös modul
LTE/HSPA+ flerbands trådlös modul (4G/3G/2G) för höghastighets trådlös internetåtkomst
Överföringshastighet mobil radio
  • LTE-kategori:
    CAT 4
  • Nedladdningshastighet, max.:
    150 Mbit/s
  • Uppladdningshastighet, max.:
    50 Mbit/s

driftlägen

IP Router
IP-routing (IPv4, Layer-3) med SPI-brandvägg (Stateful Packet Inspection)
Transparent brygga
2-ports brytare med ytterligare skikt 2-filter

Network Services/Brandvägg/Management

Brandvägg
IPv4 SPI-brandvägg (inkommande/utgående)
NAT-maskering
1:1 NAT
Portforwarding, skikt 2/3-filter (VLAN ID, VLAN QoS-tagg, MAC-adress, EtherType-ram)
Automatisk inlärningsfunktion för att skapa paketfilterregler (analys av nätverkstrafik)
Skikt 2/3-baserad paketprioritering (Ethernet-ram, IP-huvud, VLAN-tagg)
Management
Konfigurering via webbinterface (http/https)
Språkgränssnittet kan ändras till tyska eller engelska
Konfigureringsstöd via detaljerad hjälpinformation (verktygstips)
Konfigurerbar åtkomst för flera användare med fritt definierbara rättigheter
Stöd för SNMP v1/v2/v3, händelselogg/syslog
Nätverkstjänster
DHCP-server/DHCP-relä
DNS-relä
NTP-klient
DynDNS (DHCP-klient enligt RFC 2136)

VPN

IPSEC
Konfigurerbar som IPSEC-server eller -klient
Autentisering via PSK (användar-id, lösenord) eller X.509-certifikat
Maskinvarubaserad kryptering för snabbare datagenomströmning
Max. 64 samtidiga anslutningar (subnät till subnät eller som IPSEC-server)
Krypteringsalgoritmer DES-56, 3DES-168, AES-128, AES-192, AES-256
OpenVPN
Konfigurerbar som OpenVPN-server eller -klient (skikt 2 och skikt 3)
Autentisering via X.509-certifikat
Tunnelstöd via HTTP-proxy
Max. 10 olika klient- eller serverkonfigurationer
Obegränsat antal klientanslutningar i serverläge
u-link
Öppen VPN-baserad fjärråtkomsttjänst via Weidmüller u-linkmoln

EMC överensstämmelse och godkännanden

EMC-Normer
FCC del 15
Klass A
EN 61000-6-4
EN 61000-6-2
Säkerhetsnorm
UL508
Stöt
enligt IEC 60068-2-27
Vibration
enligt IEC 60068-2-6

Omgivningsvillkor

Driftstemperatur, max
70  °C
Driftstemperatur, min.
−20  °C
Fuktighet
5–90 % (ingen kondens)
Höjdområde för drift
  • Höjd, max.:
    2 000 m
  • Anmärkning:
    enligt UL
  • Höjd, max.:
    6 000 m
  • Anmärkning:
    för restriktioner, se tillverkarens deklaration för drifthöjd i avsnitt Nedladdningar
Lagertemperatur, max.
85  °C
Lagertemperatur, min.
−20  °C

Garanti

Tidsperiod
3 År

Gränssnitt

Anslutning för externa antenner
2 st SMA-hona
Antal portar
2x RJ45 10/100/1000BaseT(X)
Antal SCM-kortplatser
1
Antal SIM-kortplatser
1
Digitalingångar
Kapa: frånskiljer fysiskt (nedtagning av länken) WAN-porten (24 V in)
VPN-initiering: etablerar en förkonfigurerad VPN-anslutning (24 V in)
Digitalutgångar
Larm: indikerar ett konfigurerbart nättillstånd eller nätfel (24 V ut)
VPN aktiv: indikerar en aktiv VPN-anslutning (24 V ut)
Knapp för återställning av funktion
Återställning av fabriksinställningar
LED-displej
Indikering spänningsstatus
Status
CUT
Larm
Aktiv VPN-anslutning
Mobilradioanslutning
Port LED: Link/ACT, Speed (RJ45 port)
RJ45-portar
10/100/1000BaseT(X)
auto negotiation
Full-/halvduplex-modus
Auto MDI/MDI-X-anslutning
SCM-kortplatstyp
Smart-kort (format ID-000)
Spara och återställ konfigurationen med smart card (minneschip)
SIM-kortplatstyp
Mini-SIM (format ID-000)
USB-port
USB 2.0-gränssnitt för uppdatering av firmware eller återställning av enhetens konfiguration via USB-minne

Spänningsförsörjning

Matningsspänningsområde:
  • Spänningstyp:
    DC
  • Spänning, min.:
    7 V
  • Spänning, max.:
    36 V
Nuvarande strömförbrukning
  • Spänning:
    24 V
  • Ström:
    0,6 A
Spänningsförsörjning
24 V DC
1 enskild ingång
NEC class 2
(for use in conformity with UL specifications: 7 - 30 V DC)

Tekniska data

Hastighet
Gigabit Ethernet
Kapslingsmaterial
Aluminiumpressgjutgods
Monteringstyp
DIN-skena
VESA 75
Skyddsklass
IP20

Teknologi

Standard
LTE: 3GPP Version 9
UMTS: 3GPP Versionerna 5, 6, 7, 8
GSM/GPRS/EDGE: 3GPP Version 99, GERAN Funktionsförpackning #1
CDMA (Amerika): TIA/EIA/IS-2000.1 till .6. cdma2000® Standards för Spread Spectrum Systems. Version 0. april 2000; TIA/EIA/IS-2000.1-1 till .6-1. cdma2000® Tillägg 1 april 2000; TIA/EIA/IS-2000.1-2 till .6-2. cdma2000® Tillägg 2 juni 2001; TIA/EIA/IS-95-B. Kompabilitetsstandard för mobilstation-basstation för dubbla spridningsspektrumssystem. 4 december 1998; TIA/EIA/IS-. cdma2000® High Rate Packet Data Air Interface Specification. Nov. 2000

WLAN-gränssnitt

Överföringshastighet
Max. nedladdningshastighet: 100 Mbps
Max. uppladdningshastighet: 50 Mbps

Klassificeringar

ETIM 6.0
EC001478
ETIM 7.0
EC001478
ETIM 8.0
EC001478
ETIM 9.0
EC001478
ETIM 10.0
EC001478
ECLASS 9.0
19-17-01-03
ECLASS 9.1
19-17-01-03
ECLASS 10.0
19-17-04-05
ECLASS 11.0
19-17-04-05
ECLASS 12.0
19-17-04-05
ECLASS 13.0
19-17-04-05
ECLASS 14.0
19-17-04-05
ECLASS 15.0
19-17-04-05
