HDC HQ 4 FC
HDC HQ 4 FC
HDC HQ 4 FC

HDC HQ 4 FC

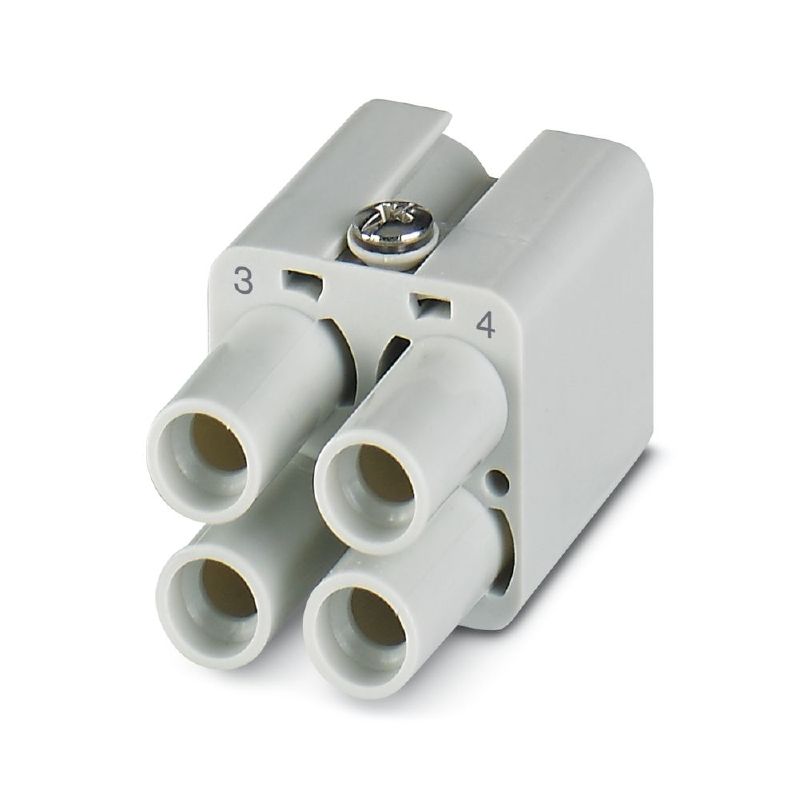

CIE ,96 Connecteur enfichable, Femelle, 830 V, 40 A, Nombre de pôles: 4, Contact à sertir, Taille de construction: 1

Produkt-ID 3103550000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 13 Är tillbehör till 11 Använda produkter 2
Homologaciones Informations générales de commande Dimensiones y pesos Conformidad medioambiental del producto Mått Allmänna data Effektkontakt Utförande 분류

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E92202
Certifikat nr (cURus)
E310075

Informations générales de commande

Utförande
CIE ,96 Connecteur enfichable, Femelle, 830 V, 40 A, Nombre de pôles: 4, Contact à sertir, Taille de construction: 1
Art.nr.
3103550000
Typ
HDC HQ 4 FC
GTIN (EAN)
4099987151559
Förp.
1 items

Dimensiones y pesos

Djup
21 mm
Mélység (coll)
0,827 inch
Höjd
34,8 mm
높이 (인치)
1,37 inch
Diameter
4 mm
Nettovikt
18,3 g

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Mått

Höjd stickkontakt
21 mm

Allmänna data

Anslutningstyp
Crimpkontakt
Antal effektkontakter
4
Antal poler
4
Antal signalkontakter
0
BG
1
Brännbarhetsklass enligt UL 94
V-0
Färgkod
grå
Grundläggande material
Polykarbonat
Installationsstorlek
1
Isoleringsmaterial
PC
Märkspänning (DIN EN 61984)
830 V
Märkstötspänning (DIN EN 61984)
8 kV
Märkström (DIN EN 61984)
40 A
Nedsmutsningsgrad
3
Serie
HQ
Stickcykler
≥ 500
Stickcykler Ag
≥ 500
Stickcykler Au
≥ 500
Typ
Hylsa
Yta
övriga
Överspänningskategori
III
Skyddsklass
IP20

Effektkontakt

Avisoleringslängd enligt kabeldiameter
  • Avisoleringslängd:
    9 mm

Utförande

Anslutningstyp
Crimpkontakt
BG
1
Grundläggande material
Polykarbonat
Installationsstorlek
1
Ledardiameter, max.
6 mm²
Ledardiameter, min.
1,5 mm²
Yta
Různé

분류

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
