Propriétés

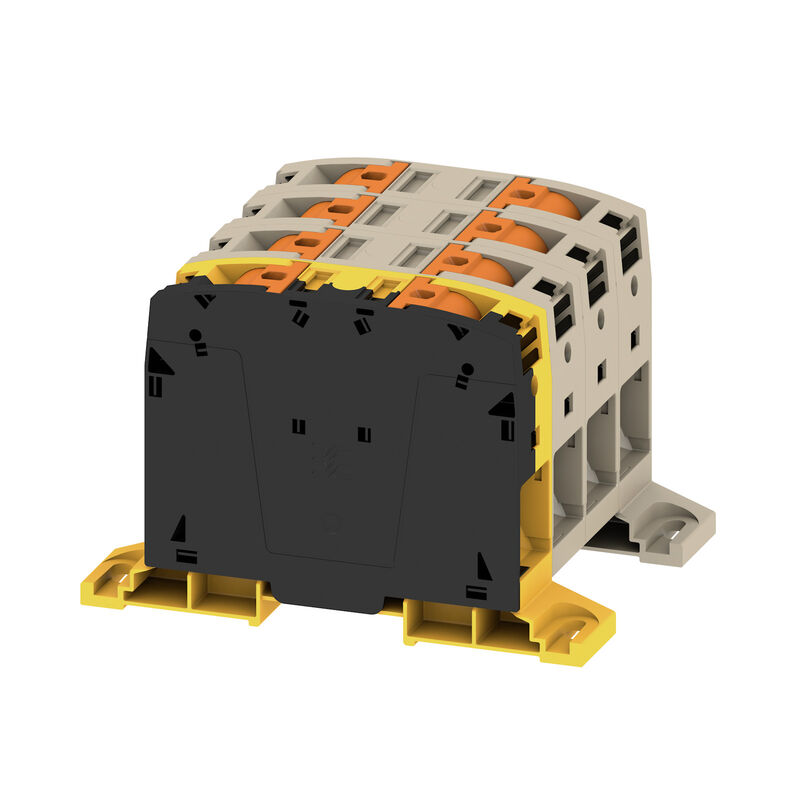

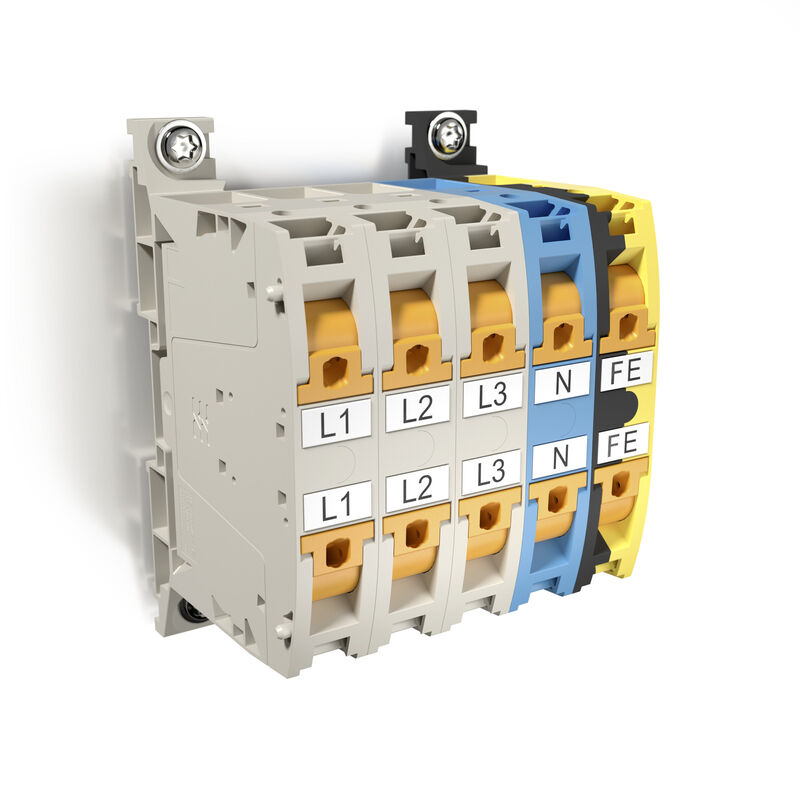

Version | Borne traversante, PUSH IN, 50 mm², 1000 V, 150 A, Beige foncé |
Référence | 2663380000 |
Type | A2C 50/70 3FT-FE-DM |
GTIN (EAN) | 4050118895995 |
Qté. | 1 Pièce |
Profondeur | 80,5 mm |
Profondeur (pouces) | 3,169 inch |
Hauteur | 134 mm |
Hauteur (pouces) | 5,276 inch |
Largeur | 80 mm |
Largeur (pouces) | 3,15 inch |
Poids net | 475 g |
Température de stockage | -25 °C...55 °C |
Température d'utilisation permanente, min. | -60 °C |
Température d'utilisation permanente, max. | 130 °C |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
Matériau | Wemid |
Couleur | Beige foncé |
Éléments d'actionnement de couleurs | Orange |
Classe d'inflammabilité selon UL 94 | V-0 |
Flasque de fermeture nécessaire | Non |

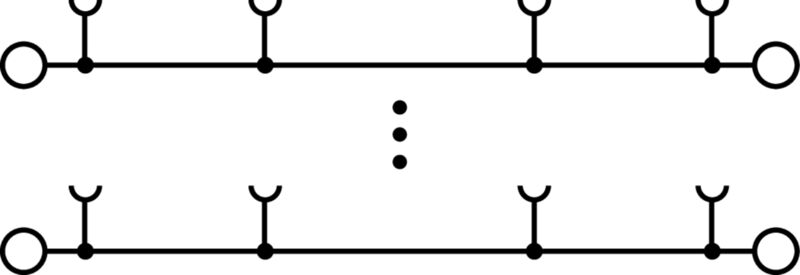

Nombre de polarités | 4 |
Nombre d'étages | 1 |
Nombre de points de contact par étage | 8 |
Nombre de potentiels par étage | 4 |
Etages internes pontés | Non |
Rail |
TS 35
Plaque de montage |
Fonction N | Non |
Fonction PE | Non |
Fonction PEN | Non |
Côté ouvert | fermé |
enclipsable | Oui |
Type de fixation | TS 35 |
Type de montage |
Montage direct
TS 35 |
Version à l#92épreuve de l#92explosion | Oui |
Type de raccordement, autre raccordement | PUSH IN |
Dimension de la lame | 1,0 x 5,5 mm |
Embouts doubles, max. | 10 mm² |
Embouts doubles, min. | 4 mm² |
Longueur de dénudage | 30 mm |
Nombre de raccordements | 8 |
Plage de serrage, max. | 70 mm² |
Plage de serrage, min. | 10 mm² |
Section de raccordement du conducteur, AWG, max. | AWG 2/0 |
Section de raccordement du conducteur, AWG, min. | AWG 8 |
Section de raccordement du conducteur, rigide, max. | 16 mm² |
Section de raccordement du conducteur, rigide, min. | 10 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 50 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 10 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 50 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 10 mm² |
Section de raccordement du conducteur, souple, max. | 70 mm² |
Section de raccordement du conducteur, souple, min. | 10 mm² |
Section de raccordement, semi-rigide, max. | 70 mm² |
Section de raccordement, semi-rigide, min. | 10 mm² |
Sens de raccordement | latéralement |
Type de raccordement | PUSH IN |
Certificat Nº (CSA) | 200039-80069332 |
Courant gr. B (CSA) | 175 A |
Courant gr. c (CSA) | 175 A |
Courant gr. D (CSA) | 5 A |
Section min. du conducteur (CSA) | 8 AWG |
Tension Gr B (CSA) | 1000 V |
Tension Gr C (CSA) | 1000 V |
Tension Gr D (CSA) | 600 V |
Normes | IEC 60947-7-1 |
Rail |
TS 35
Plaque de montage |
Section de raccordement du conducteur, AWG, max. | AWG 2/0 |
Section de raccordement du conducteur, AWG, min. | AWG 8 |
Section nominale | 50 mm² |
Tension nominale | 1 000 V |
Tension nominale DC | 1 500 V |
Courant nominal | 150 A |
Courant avec conducteur max. | 150 A |
Normes | IEC 60947-7-1 |
Résistance de passage selon CEI 60947-7-x | 0,21 mΩ |
Tension de choc nominale | 8 kV |
Puissance dissipée conformément à CEI 60947-7-x | 4,8 W |
Catégorie de surtension | III |
Degré de pollution | 3 |
Certificat Nº (cURus) | E60693 |
Courant Gr B (cURus) | 175 A |
Courant Gr C (cURus) | 175 A |
Courant Gr D (cURus) | 5 A |
Taille du conducteur Câblage d'installation max. (cURus) | 00 AWG |
Taille du conducteur Câblage d'installation min. (cURus) | 8 AWG |
Taille du conducteur Câblage d'usine max. (cURus) | 00 AWG |
Taille du conducteur Câblage d'usine min. (cURus) | 8 AWG |
Tension Gr B (cURus) | 1000 V |
Tension Gr C (cURus) | 1000 V |
Tension Gr D (cURus) | 600 V |
Informations sur le produit | Le fil raccordable maximal se réduit d'une taille en cas d'utilisation d'un connecteur transversal qui doit être monté dans l'entrée de fil. |
Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_224974) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_224976) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153828) |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205682) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2663380000) |
Documentation utilisateur |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[User Manual A2C 50-185](https://mdcop.weidmueller.com/mediadelivery/asset/900_229210) [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
Agréments | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Conforme |
UL File Number Search | [Site Web UL](LINK/UL_search.html) |
Certificat Nº (cURus) | E60693 |
