FAD 1771-WA/WC SL10 M US

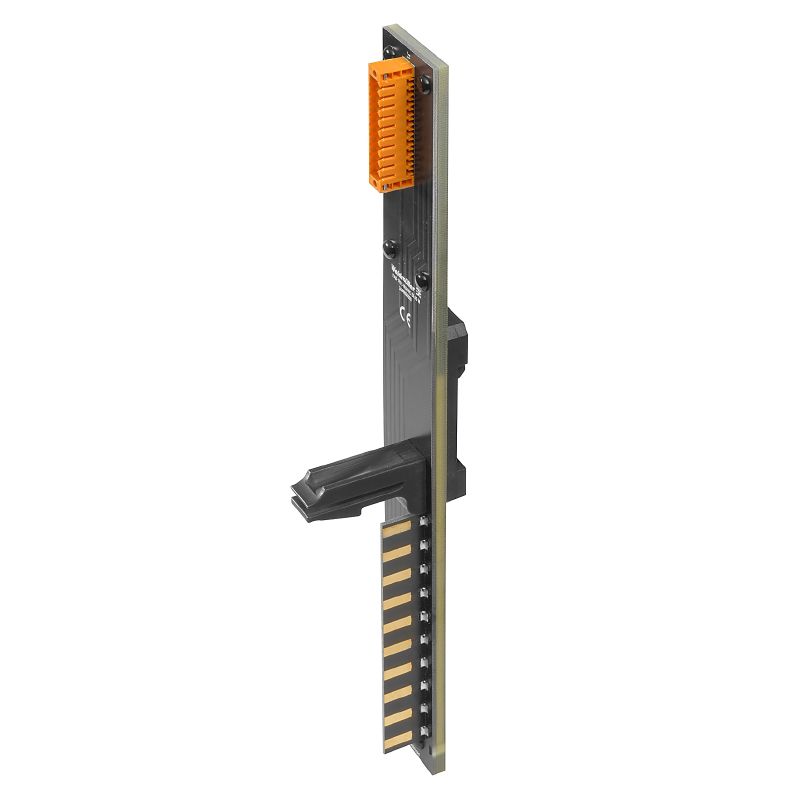

Abbildung ähnlich
FAD 1771-WA/WC SL10 M US

FAD 1771-WA/WC SL10 M US

Art.-Nr. 7940125447
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Anschluss Daten Anschluss Daten Bemessungsdaten Isolationskoordinaten (EN50178) Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Allgemeine Bestelldaten

Best.-Nr.
7940125447
Art
FAD 1771-WA/WC SL10 M US
GTIN (EAN)
4064675209072
Qty.
1 Stück

Abmessungen und Gewichte

Tiefe
53 mm
Tiefe (inch)
2,087 inch
Höhe
269 mm
Höhe (inch)
10,591 inch
Breite
32 mm
Breite (inch)
1,26 inch
Nettogewicht
13.214,519 g

Temperaturen

Lagertemperatur
-40...60 °C
Betriebstemperatur
-25...50 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Anschluss Daten

Conexión (lado campo)
Card edge
Connection on control side
SL 3.5 Stiftleiste
Number of poles (control side)
10 Pole

Anschluss Daten

Anschluss (Feldseite)
Card edge
Anschluss zu PLC
SL 3.5/F 10p connector

Bemessungsdaten

Max. proud na kanál
2 A
Betriebsstrom Gesamt
6 A

Isolationskoordinaten (EN50178)

A következő szerint
DIN EN 50178
Bemessungsisolationsspannung
< 300 V AC
Classe di sovratensione
II
Verschmutzungsgrad
2
Испытательное напряжение изоляции AC
1,2 kV

Klassifikationen

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
