SAIL-M12GM12G-3B-10U
SAIL-M12GM12G-3B-10U
Részletrajz
Male, straight
SAIL-M12GM12G-3B-10U
Részletrajz
Straight socket
SAIL-M12GM12G-3B-10U
Póluskiosztás
Male
SAIL-M12GM12G-3B-10U
Póluskiosztás
Socket
SAIL-M12GM12G-3B-10U
Kapcsolási rajz
Schaltbild

SAIL-M12GM12G-3B-10U

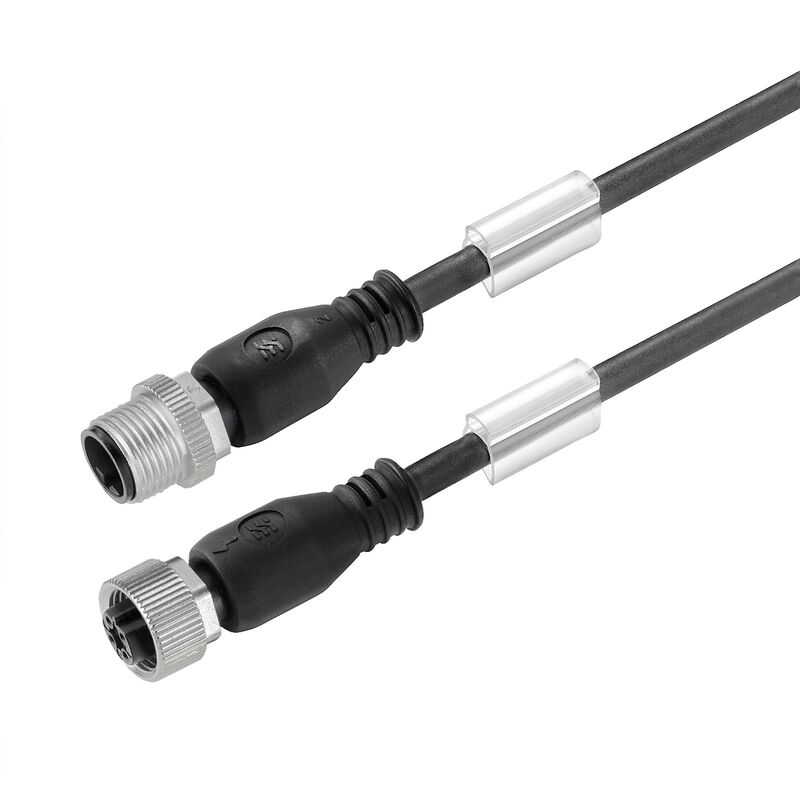

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 3, 10 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1057831000
Adatlap letöltése Product Downloads Engineering Support
Tartozékok 6 Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Képek a termékekről Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E307231

Általános rendelési adatok

Változat
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 3, 10 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám
1057831000
Típus
SAIL-M12GM12G-3B-10U
GTIN (EAN)
4032248798377
Qty.
1 Darab

Méretek és tömegek

Átmérő
3,8 mm
Nettó tömeg
242,88 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

A következő kábeltartókhoz:
Igen
Accélération
5 m/s²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Csavarás hossza
1 m
Csavarási ellenállás
180 °/m
Cykle gięcia
12 millió
Hajlítási ciklusok csavart
> 5 Mio.
Halogen
Nem
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Isolation
PP
Keresztkötéses irradiáció
Nem
Kábelhossz
10 m
Köpeny anyaga, higroszkópos
Igen
Köpeny színe
fekete
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Olajokkal szembeni ellenállás
Yes
Outside diameter
3.8 mm ± 0.15 mm
Pólusok száma
3
Raggio di curvatura min., mobile
10 x kábelátmérő
Shielded
Nem
Színkód gyűrű
Barna
Kék
Fekete
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Érkeresztmetszet
0,34 mm²
Без линейного алкилбензол сульфоната
Igen
Материал оболочки
PUR
Настраиваемая длина кабеля
Igen
Огнестойкость
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Скорость
3,33 m/s
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Igen
구부림 반경, 최소, 고정
5 x kábelátmérő

Általános műszaki adatok

Csatlakozási menet
M12 / M12
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Kódolás
B kódolású
LED
Nem
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Cink présöntvény
Névleges feszültség
250 V
Névleges áram
4 A
Shock and vibration proof according to
B fejezet
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Változat
tű (papa), egyenes - hüvely, egyenes
Védelmi osztály
IP65
IP66
IP67
IP68
becsavart állapotban
IP69
áthidalt
Nem
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
250 V
Szigetelési ellenállás
108 Ω

Általános szabványok

Csatlakozó, standard
IEC 61076-2-101
Tanúsítvány száma (cULus)
E307231

Szabványok

Csatlakozó, standard
IEC 61076-2-101
Shock and vibration proof according to
B fejezet

Dugó, bal

Csatlakozó, bal
M12, B kódolású, IP69, dugós érintkező, egyenes, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M12, B kódolású, IP69, hüvelyes érintkező, egyenes, Műanyag, árnyékolatlan

Képek a termékekről

Illusztráció címe 08
Az ideális szerszám: Screwty ® nyomaték funkcióval
Kép alcím-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
