Narzędzie do zaciskania, Narzędzie do zaciskania terminali, 0.5mm², 6mm², Zagniatanie podwójne, Zaciskanie owalne

Nr. produktu 9017290000
Pobierz kartę katalogową Supporto ingegneristico Download dei prodotti
Akcesoria 1 Części zamienne 1 Produkty pokrewne 3
Ogólne dane zamówieniowe Dimensions and weights Zgodność produktu z wymogami środowiska naturalnego Dane techniczne Opis styku dane narzędzia do zagniatania Ważna informacja Klasifikace

Ogólne dane zamówieniowe

Wersja
Narzędzie do zaciskania, Narzędzie do zaciskania terminali, 0.5mm², 6mm², Zagniatanie podwójne, Zaciskanie owalne
Nr zam.
9017290000
Typ
CTI 6 ZERT
GTIN (EAN)
4008190239084
Qty.
1 items

Dimensions and weights

Szerokość
250 mm
Breite (inch)
9,842 inch
Net weight
756 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Nie dotyczy
REACH SVHC
Lead 7439-92-1
SCIP
2159813b-98fd-4068-b62a-bc89a046c012

Dane techniczne

Opis artykułu
narzędzie do zaciskania do złączek izolowanych 0,5-6 mm²
Wykonanie
mechaniczny, bez wymienialnych wkładów

Opis styku

obszar zacisku, maks.
6 mm²
obszar zacisku, min.
0,5 mm²
rodzaj styku
złącza izolowane
Średnica przewodu, maks. AWG
AWG 10
Średnica przewodu, min. AWG
AWG 21

dane narzędzia do zagniatania

Przekrój tulejek na żyłę, max.
6 mm²
rodzaj / profil zacisku
Zagniatanie podwójne
Zaciskanie owalne

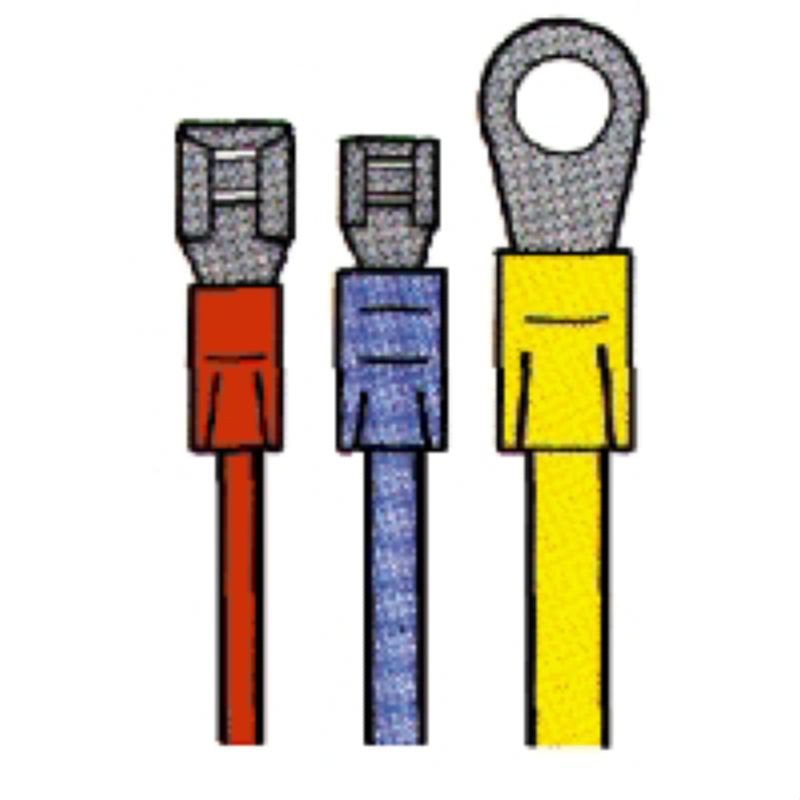

Stacja zaciskania
  • Numer stacji zaciskania:
    1
  • Przekrój przewodu, min.:
    0,5 mm²
  • Przekrój przewodu, maks.:
    1,5 mm²
  • Przekrój przewodu AWG, min.:
    20 AWG
  • Przekrój przewodu AWG, maks.:
    16 AWG
  • Kolor stacji zaciskania:
    Czerwony
  • Numer stacji zaciskania:
    2
  • Przekrój przewodu, min.:
    1,5 mm²
  • Przekrój przewodu, maks.:
    2,5 mm²
  • Przekrój przewodu AWG, min.:
    16 AWG
  • Przekrój przewodu AWG, maks.:
    14 AWG
  • Kolor stacji zaciskania:
    Niebieski
  • Numer stacji zaciskania:
    3
  • Przekrój przewodu, min.:
    4 mm²
  • Przekrój przewodu, maks.:
    6 mm²
  • Przekrój przewodu AWG, min.:
    12 AWG
  • Przekrój przewodu AWG, maks.:
    10 AWG
  • Kolor stacji zaciskania:
    Żółty

Ważna informacja

Informacje produktowe
Nieodpowiednie do przewodów jednodrutowych. Izolacja na styku jest dociskana stożkowo.

Klasifikace

ETIM 8.0
EC000168
ETIM 9.0
EC000168
ETIM 10.0
EC000168
ECLASS 14.0
21-04-38-11
ECLASS 15.0
21-04-38-11
