Caratteristiche
| Versione | HDC - Connettore, Maschio, 250 V, 16 A, Numero di poli: 16, Collegamento a vite, Grandezza: 5 |
| N. d’ordine | 1650880000 |
| Tipo | HDC HA 16 MS 17-32 |
| GTIN (EAN) | 4008190299484 |
| CPZ | 1 Pezzo |

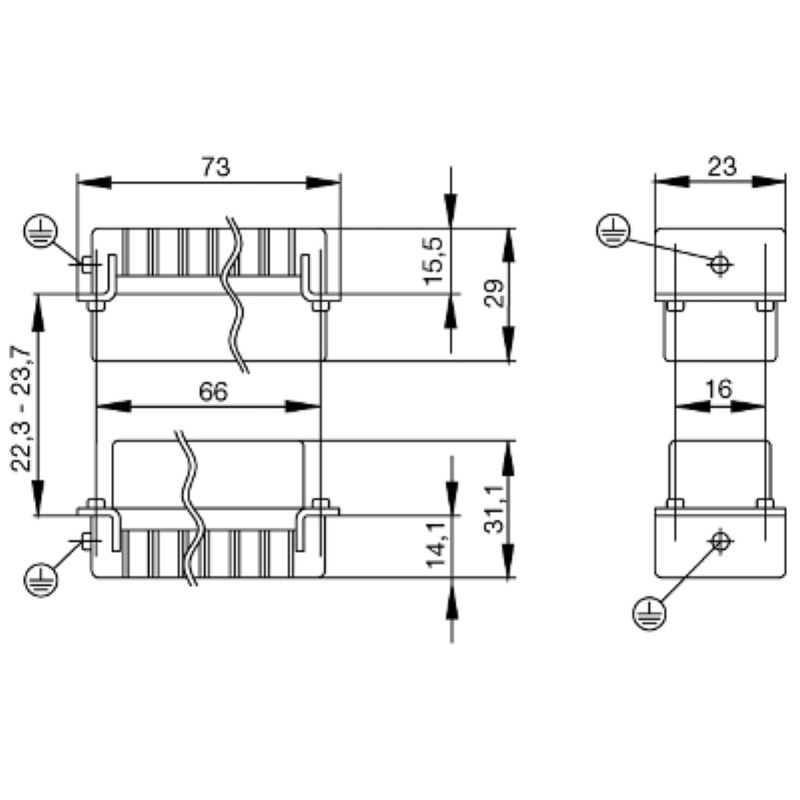

| Profondità | 73 mm |
| Profondità (pollici) | 2,874 inch |
| Posizione verticale | 29 mm |
| Altezza (pollici) | 1,142 inch |
| Larghezza | 23 mm |
| Larghezza (pollici) | 0,906 inch |
| Peso netto | 66 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Resistenza chimica |
|
| Altezza Maschio | 29 mm |
| Larghezza | 23 mm |
| Lunghezza, zoccolo | 73 mm |
| Bassa fumosità sec. EN 45545-2 | Sì |
| BG | 5 |
| cicli d'innesto Ag | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | beige |
| Coppia di serraggio max. contatto principale | 0,55 Nm |
| Coppia di serraggio min. contatto principale | 0,5 Nm |
| Corrente di dimensionamento (DIN EN 61984) | 16 A |
| Corrente nominale (cUR) |
|
| Corrente nominale (UR) |
|
| Grado di lordura | 3 |
| Grandezza | 5 |
| Gruppo materiali isolanti | IIIa |
| Materiale | Lega di rame |
| Materiale isolante | PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario) |
| Numero di poli | 16 |
| Resistenza contro l'isolamento | 1010 Ω |
| Resistenza di passaggio | ≤2 mΩ |
| Serie | HA |
| Sezione di collegamento cavo | 2,5 mm² |
| Superficie | argento passivato |
| Tensione di dimensionamento (DIN EN 61984) | 250 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V AC/DC |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 4 kV |
| Tipo | Maschio |
| Tipo di collegamento | Collegamento a vite |
| Coppia di serraggio max. collegamento PE | 1,5 Nm |
| Coppia di serraggio, min. collegamento PE | 1,2 Nm |
| Dimensione lama (a taglio) (collegamento PE) | SD 0,8 x 4,0 |
| Lunghezza di spellatura, collegamento PE | 10 mm |
| Sezione di collegamento cavo AWG (PE), max. | AWG 14 |
| Sezione di collegamento cavo AWG (PE), min. | AWG 20 |
| Sezione di dimensionamento | 2,5 mm² |
| Tipo di collegamento PE | Collegamento a vite |
| Vite di fissaggio | M 4 |
| BG | 5 |
| Coppia di serraggio max. contatto principale | 0,55 Nm |
| Coppia di serraggio min. contatto principale | 0,5 Nm |
| Dimensione lama | Gr. PH0 |
| Dimensione lama (a taglio) (collegamento a vite) | SD 0,6 x 3,5 |
| Grandezza | 5 |
| Lunghezza di spellatura, collegamento di dimensionamento | 9 mm |
| Materiale | Lega di rame |
| Resistenza di passaggio | ≤2 mΩ |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Superficie | argento passivato |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 3 |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73364) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1650880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1650880000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1650880000&norm=0) |
| Documentazione tecnica | [1650880000_HDC_HA_16_MS_17-32_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_37881) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
