MOS 24VDC/12-300VDC 1A
MOS 24VDC/12-300VDC 1A

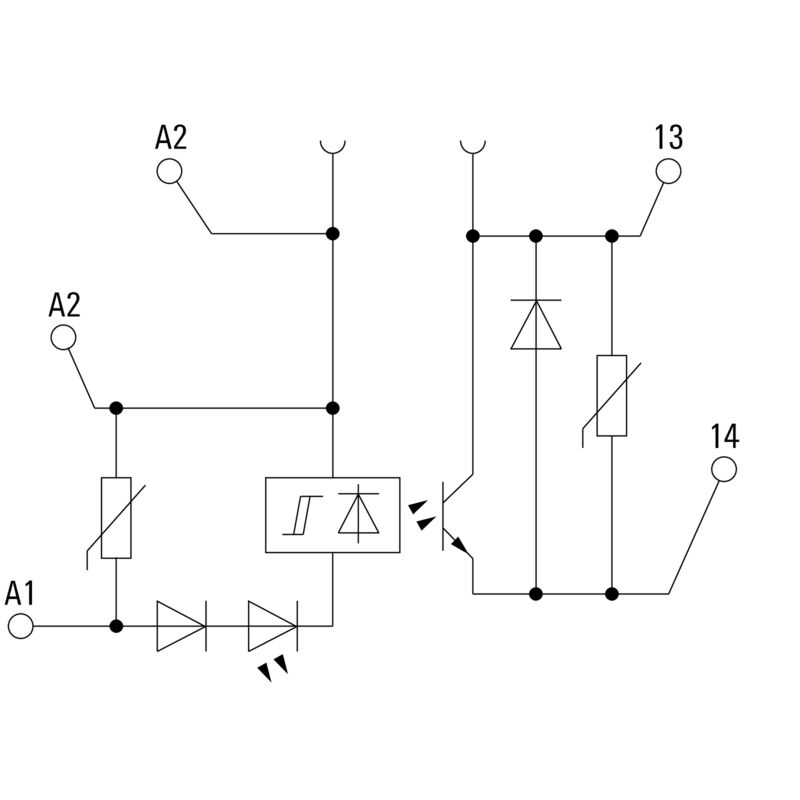

Kopplingsbild
MOS 24VDC/12-300VDC 1A
Graph

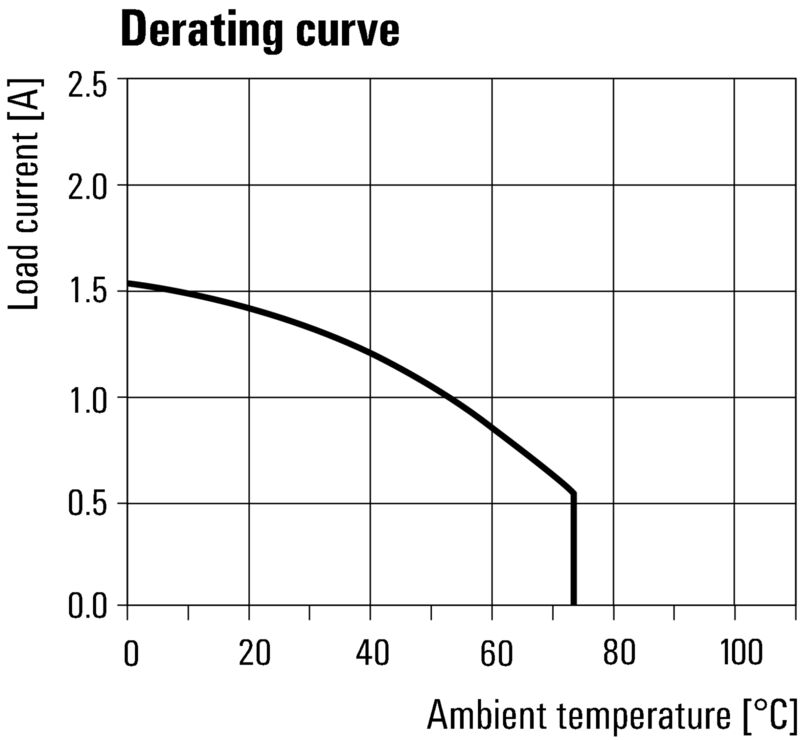

Deratingkurve
MOS 24VDC/12-300VDC 1A
Dimensional drawing

MOS 24VDC/12-300VDC 1A

Denna produkt är snart inte tillgänglig längre.

Alternativ produkt: 2773660000

MICROOPTO, Solid-state relä, Märkstyrspänning: 24 V DC ±20 % , Märkkopplingsspänning: 12...300 V DC, Varaktig ström: 1 A, Skruvanslutning

Produkt-ID 8937830000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 18
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Pravděpodobnost selhání Miljööverenstämmelse för produkt Styrsida Belastningssida Allmänna uppgifter Isolationskoordinater Further details of approvals / standards Anslutningsdata Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

Allmänna beställningsdata

Utförande
MICROOPTO, Solid-state relä, Märkstyrspänning: 24 V DC ±20 % , Märkkopplingsspänning: 12...300 V DC, Varaktig ström: 1 A, Skruvanslutning
Art.nr.
8937830000
Typ
MOS 24VDC/12-300VDC 1A
GTIN (EAN)
4032248716050
Förp.
1 Pièce
Leveransstatus
Ez a termék már nem kapható.
Sista orderdatum
/Date(1777413600000)/
Alternativ produkt
[2773660000](~/p/2773660000)

Mått och vikter

Djup
97,8 mm
Byggdjup (tum)
3,85 inch
Höjd
88,1 mm
Bygghöjd (tum)
3,468 inch
Bredd
6,1 mm
Šířka (v palcích)
0,24 inch
Nettovikt
37 g

Temperaturer

Lagertemperatur
-40 °C...80 °C
Omgivningstemperatur
-25 °C…60 °C
Fuktighet
Отн. влажность 5–95 %, Tu = 55 °C, без образования конденсата

Pravděpodobnost selhání

MTTF
467 a

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
d32f8e61-6733-45d6-9062-c95f9903aad6

Styrsida

Märkstyrspänning
24 V DC ±20 %
Märkstyrspänning (styringång)
24 V DC ±20 %
Märkeffekt
0,36 W
Statusindikering
Grön LED
Skyddskoppling
Varistor
Skydd mot polförväxling
ingångsfrekvens
50...60 Hz

Belastningssida

Märkkopplingsspänning
12...300 V DC
Normalspänning
1 A
Max. brytström
1,5 A
Belastningskategori
LC A
Impulsbelastning, gränsström
27 A (10 ms)
Inkopplingsfördröjning
<18 µs
Frånslagsfördröjning
<1 ms
Spänningsfall vid max. last
≤ 0,4 V
Läckström
<1 µA
Kortslutningssäker
Nej
Skyddskoppling lastsida
Varistor
Frihjulsdiod
Kontakttyp
1 Slutande (POWER MOS-FET)
Kopplingsfrekvens, max. (DC-manöverspänning)
60 Hz

Allmänna uppgifter

Montageskena obestyckad
TS 35
Colour
black
Brännbarhetsklass enligt UL 94
V-0
UL94 brännbarhetsklass för komponent
  • Komponent:
    Kapsling
  • UL94 brännbarhetsklass:
    V-0

Isolationskoordinater

Märkspänning
300 V
Nedsmutsningsgrad
2
Överspänningskategori
III
Kryp- och luftsträcka styrsida - belastningssida
> 3 mm
Spänningstålighet styrsida - lastsida
3 KVeff / 1 Min.
Spänningshållfasthet till montageskena
4 kVeff / 1 Min.
Stöthållspänning
2,5 kV (1,2/50 µs)
Skyddsklass
IP20

Further details of approvals / standards

Núm. de certificado (DNV)
TAE000033E
Certifikat-Nr. (cULus)
E141197

Anslutningsdata

Ledaranslutningsteknik
Skruvanslutning
Avisoleringslängd nominellt
7 mm
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,6 Nm
Anslutningsområde, märkarea
2,5 mm²
클램프 범위, 최소
0,5 mm²
클램프 범위, 최대
4 mm²
Ledardiameter, entrådig min.
0,5 mm²
Ledardiameter, entrådig max.
4 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min
0,5 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.
1,5 mm²
Klingmått
6 x 3,5 mm

Viktig hänvisningstext

Produktinformation
De kabellängder får inte överstiga 30 m.

Klassificeringar

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
