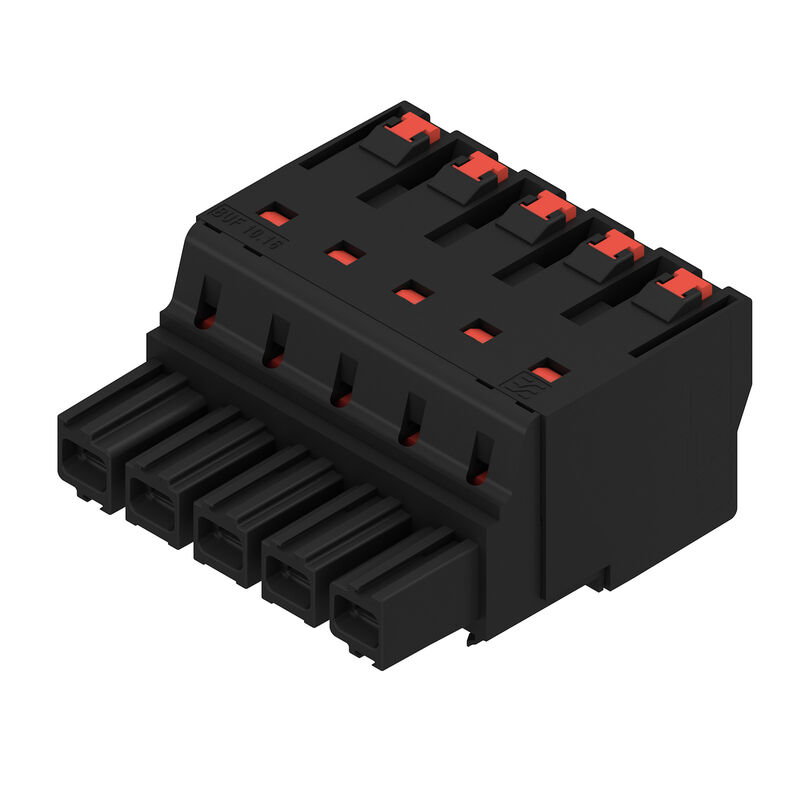

Produktillustration
BUF 10.16IT/05/180 AG BK BX

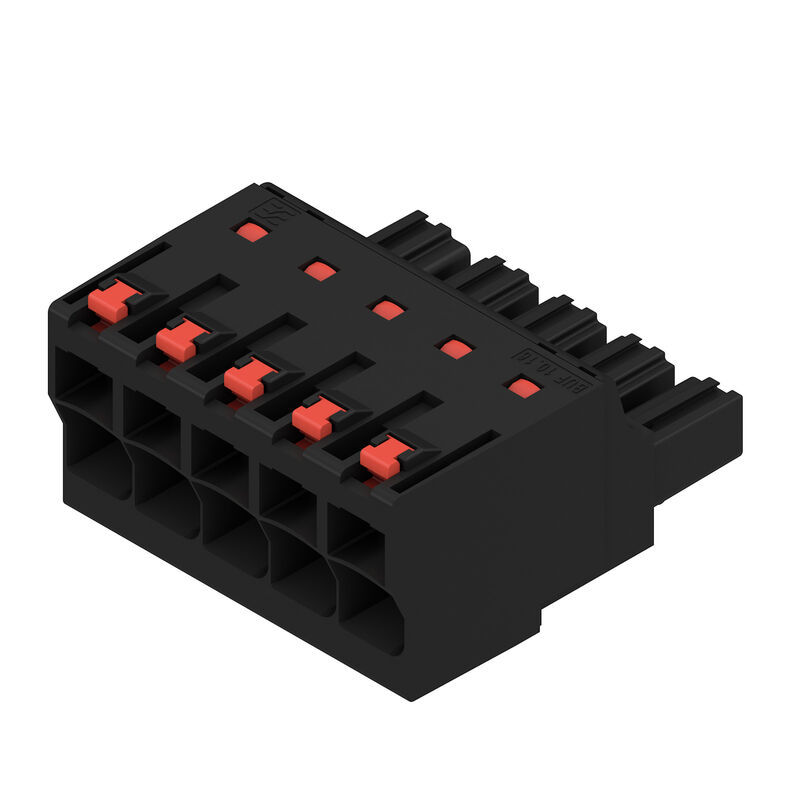

Produktillustration
BUF 10.16IT/05/180 AG BK BX
Dimensional drawing
Avbildning liknande
BUF 10.16IT/05/180 AG BK BX
Graph
BUF 10.16IT/05/180 AG BK BX
Graph
Easy connection of conductors
WIRE READY
BUF 10.16IT/05/180 AG BK BX
Produktfördel
Easy connection of conductors
WIRE READY
BUF 10.16IT/05/180 AG BK BX
Produktfördel
Quick wiring
BUF 10.16IT/05/180 AG BK BX
Produktfördel
Single-handed operation
Automatic latching

BUF 10.16IT/05/180 AG BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 10.16 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 16 mm², Ящик

№ продукта 2493420000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Сопрягаемые детали 4 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Utförande
Штекерный соединитель печатной платы, Гнездовой разъем, 10.16 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 16 mm², Ящик
Art.nr.
2493420000
Typ
BUF 10.16IT/05/180 AG BK BX
GTIN (EAN)
4050118503319
Кол.
24 Штука
Продуктное отношение
IEC: 1000 V / 76 A / 2.5 - 16 mm²
UL: 600 V / 51 A / AWG 12 - AWG 6
Упаковка
Ящик

Размеры и массы

Djup
39,5 mm
Глубина (дюймов)
1,555 inch
Höjd
28,9 mm
Высота (в дюймах)
1,138 inch
Bredd
50,8 mm
Ширина (в дюймах)
2 inch
Nettovikt
56,663 g

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Produktfamilj
OMNIMATE Power — серия BU/SU 10.16
Anslutningstyp
Полевое соединение
Ledaranslutningsteknik
PUSH IN с исполнительным устройством
Delning i mm (P)
10,16 mm
Delning i tum (P)
0,4 "
Ledarutgångsriktning
180°
Antal poler
5
L1 i mm
40,64 mm
L1 i tum
1,6 "
Antal rader
1
Количество полюсных рядов
1
Märkarea
16 mm²
Beröringsskydd enligt DIN VDE 57
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20
Вид защиты
IP20
Koderbar
Да
Длина зачистки изоляции
18 mm
Лезвие отвертки
0,8 x 4,0
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
15 N
Усилие вытягивания на полюс, макс.
15 N

Данные о материалах

Изоляционный материал
PA GF
Цветовой код
черный
Цвет элементов управления
красный
серый
Färgtabell (jämförbar)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 400
Isolationsmotstånd
≥ 10⁸ Ω
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
посеребренные
Структура слоев штепсельного контакта
≥ 3 µm Ag
Температура хранения, мин.
−40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
−50 °C
Рабочая температура, макс.
120 °C

Провода, подходящие для подключения

Anslutningsområde, min.
2,5 mm²
Anslutningsområde, max.
16 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Ledardiameter, AWG, max
AWG 4
Одножильный, мин. H05(07) V-U
2,5 mm²
entrådig, max. H05(07) V-U
10 mm²
Многожильный, мин. H07V-R
10 mm²
многожильный, макс. H07V-R
16 mm²
Гибкий, мин. H05(07) V-K
2,5 mm²
Гибкий, макс. H05(07) V-K
16 mm²
med AEH med krage DIN 46 228/4, min.
2,5 mm²
С наконечником DIN 46 228/4, макс.
16 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
2,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
16 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019180000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004090000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019210000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004110000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565700000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004130000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      10 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        21 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565800000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0379300000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      16 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        21 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0566000000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0375200000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
76 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
71 A
Märkström, min. antal poler (Tu=40°C)
70 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
62 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 800A

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
600 V
Märkspänning (användargrupp C / UL 1059)
600 V
Märkström (användargrupp B / UL 1059)
51 A
Märkström (användargrupp C / UL 1059)
51 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Ledardiameter AWG, max.
AWG 6
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Förpackning
Ящик
VPE-längd
355 mm
VPE-bredd
187 mm
VPE-höjd
77 mm

Типовые испытания

Test: Hållfasthet för märkningar
  • Стандарт:
    IEC 60068-2-70 / 12.95
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, прочность, длина снятия изоляции
  • Оценивание:
    доступно
Test: Klämbar area
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.1, IEC 60947-1:2011-03, раздел 8.2.4.5.1
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 16 мм²
    • Тип провода и его поперечное сечение:
      цельный 10 мм²
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
    • Тип провода и его поперечное сечение:
      AWG 4/1
    • Тип провода и его поперечное сечение:
      AWG 4/19
  • Оценивание:
    пройдено
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.4, в частности, раздел 8.10
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
  • Требование:
    2,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-K16
    • Тип провода и его поперечное сечение:
      H07V-U16
  • Оценивание:
    пройдено
  • Требование:
    4,5 kg
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 4/7
    • Тип провода и его поперечное сечение:
      AWG 4/19
Frånslagstest
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.5
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      H07V-U2.5
  • Оценивание:
    пройдено
  • Требование:
    ≥100 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-K16
    • Тип провода и его поперечное сечение:
      H07V-U16
  • Оценивание:
    пройдено
  • Требование:
    ≥ 135 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 4/7
    • Тип провода и его поперечное сечение:
      AWG4/19
  • Оценивание:
    пройдено

Важное примечание

IPC-konformitet
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hänvisningstext

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
