SAIL-M12GM12G-S-2.0P
SAIL-M12GM12G-S-2.0P
Profilritning
SAIL-M12GM12G-S-2.0P
Profilritning
SAIL-M12GM12G-S-2.0P
Polschema
Plug
SAIL-M12GM12G-S-2.0P
Polschema
Socket
SAIL-M12GM12G-S-2.0P
Kopplingsbild
SAIL-M12GM12G-S-2.0P
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-S-2.0P

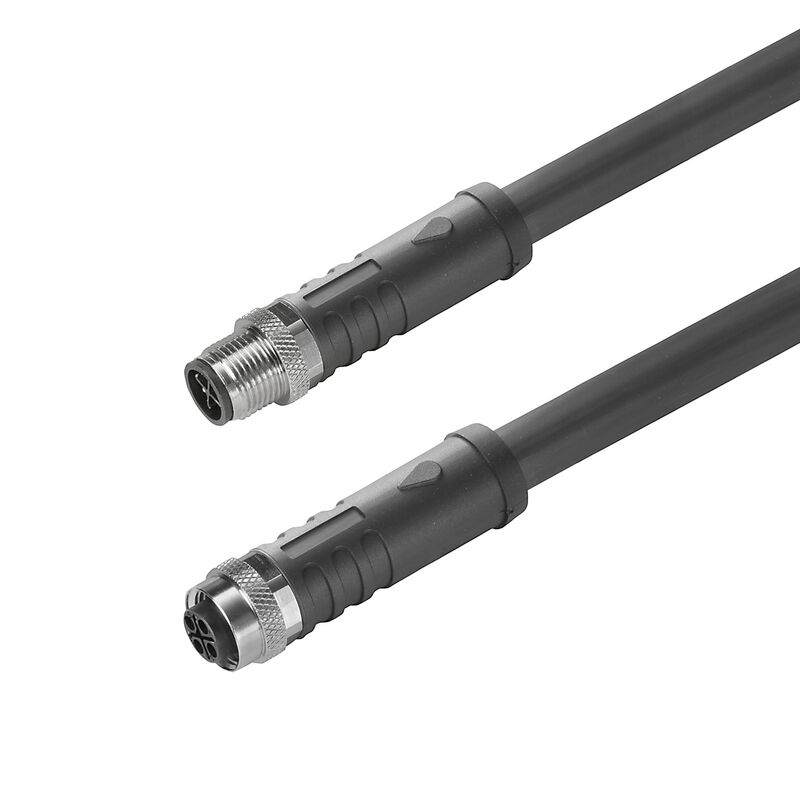

Nätsladd, Anslutningsledning, M12 / M12, Antal poler : 4 (3 + PE), 2 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 2050270200
Ladda ner datablad Teknisk support
Använda produkter 8
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E310075

Allmänna beställningsdata

Utförande
Nätsladd, Anslutningsledning, M12 / M12, Antal poler : 4 (3 + PE), 2 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
2050270200
Typ
SAIL-M12GM12G-S-2.0P
GTIN (EAN)
4050118483574
Förp.
1 items

Mått och vikter

Nettovikt
210 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

PP
Acceleration
5 m/s²
Antal poler
4 (3 + PE)
Böjcykler
10 Mio
Böjradie min, fast monterad
4 x kabeldiameter
Bending radius, min., moving
7,5 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Colore della guaina
svart
Core cross-section
1,5 mm²
Färkodning
grå
svart
brun
grön/gul
Funzione PE
Ja
Halogen
Nej
hastighet
5 m/s
Konfigurerbar kabellängd
Nej
Lunghezza del cavo
2 m
Mantel i enlighet med UL AWM-stil
20234 (80 °C / 1000 V)
Mantelmaterial
PUR
Shielded
Nej
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-40...80 °C
Ytterdiameter
9.6 mm ± 0.3 mm
케이블 캐리어에 적합
Ja

Allmänna tekniska data

Anslutningsgänga
M12 / M12
Anslutningsvridmoment
M12: 1.0 Nm
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
S-coded
Kontaktyta
förgylld
LED
Nej
Märkström
12 A
Nedsmutsningsgrad
3
Nominell spänning
600 V
Nyckelbredd
13 mm
Skyddsklass
IP67
i åtdraget tillstånd
Stickcykler
≥ 100
Temperaturområde kapsling
-40 … +85 ° C
Utförande
Stift, rakt - uttag, rakt

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
600 V

Allmänna standarder

Connettori a norma
IEC 61076-2-111
N° Certificato (cULus)
E310075

Normer

Connettori a norma
IEC 61076-2-111

Kontakt vänster

Stickkontakt vänster
M12, S-kodad, IP67, hankontakt, rak, Plast, oskärmad

Kontakt höger

Stickkontakt höger
M12, S-kodad, IP67, honkontakt, rak, Plast, oskärmad

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
