SC-SMT 3.81/08/90G 3.2SN BK RL
Produktbild

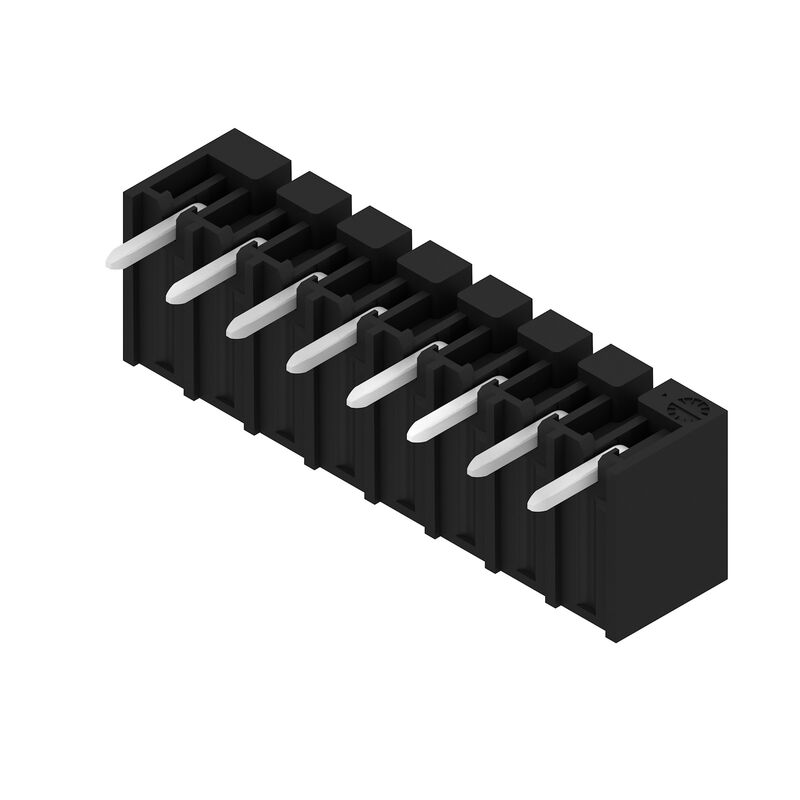

SC-SMT 3.81/08/90G 3.2SN BK RL
Produktbild

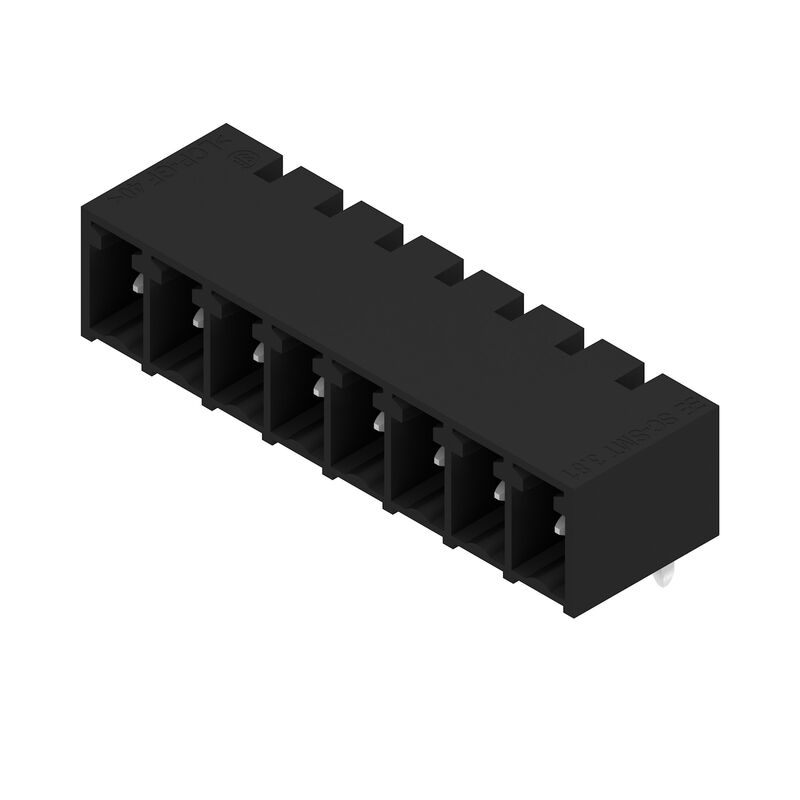

SC-SMT 3.81/08/90G 3.2SN BK RL
Maßbild
SC-SMT 3.81/08/90G 3.2SN BK RL
Anwendungsbeispiel
Konform zu bestehenden Normen
SC-SMT 3.81/08/90G 3.2SN BK RL
Maßbild
SC-SMT 3.81/08/90G 3.2SN BK RL
Maßbild
Optimiert für den SMT-Prozess
Sichere Board-to-Board-Verbindung

SC-SMT 3.81/08/90G 3.2SN BK RL

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.81 mm, Polzahl: 8, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Tape

Art.-Nr. 1862900000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 18
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Номинальные характеристики по IEC Nenndaten nach CSA Nenndaten nach UL 1059 패키징 Wichtiger Hinweis Klassifikationen

Zulassungen

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allgemeine Bestelldaten

Versione
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.81 mm, Polzahl: 8, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Tape
N. d’ordine
1862900000
Tipo
SC-SMT 3.81/08/90G 3.2SN BK RL
GTIN (EAN)
4032248428038
CPZ
400 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Verpackung
Tape

Abmessungen und Gewichte

Profondità
9,2 mm
Profondità (pollici)
0,362 inch
Posizione verticale
10,27 mm
Höhe (inch)
0,404 inch
Höhe niedrigstbauend
7,07 mm
Larghezza
31,17 mm
Breite (inch)
1,227 inch
Peso netto
3,048 g

Umweltanforderungen

Stato conformità RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Abgangswinkel
90°
Polzahl
8
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
0 / -0,02 mm
Rozměry pájecích pinů
d = 1,0 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,04 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,1 mm
Schablonenloch Durchmesser
1,9 mm
L1 in mm
26,67 mm
L1 in Zoll
1,05 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja

Werkstoffdaten

Materiale isolante
LCP GF
Colori
schwarz
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Materiale dei contatti
Cu-leg
Superficie dei contatti
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Номинальные характеристики по IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
13,9 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
12,4 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 76 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennstrom (Use group B / CSA)
11 A
Referencia para valores de homologación
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
11 A
Referencia para valores de homologación
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

패키징

ESD Level Verpackung
static dissipative
Verpackung
Tape
VPE Länge
341 mm
VPE Breite
336 mm
VPE Höhe
79 mm
Tapetiefe (T2)
11,1 mm
Tapebreite (W)
56 mm
Tape-Taschentiefe (K0)
10,6 mm
Tape-Taschenhöhe (A0)
9,5 mm
Tape-Taschenbreite (B0)
41,2 mm
Tape-Taschenabstand (P1)
16 mm
Tape-Lochabstand (E)
1,75 mm
Tape-Taschenabstand (F)
26,2 mm
Tape-Spulendurchmesser ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω

Wichtiger Hinweis

Conformità IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Note
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zeichnungsangabe P = Raster
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
