BLC 5.08/07/180R OR BX

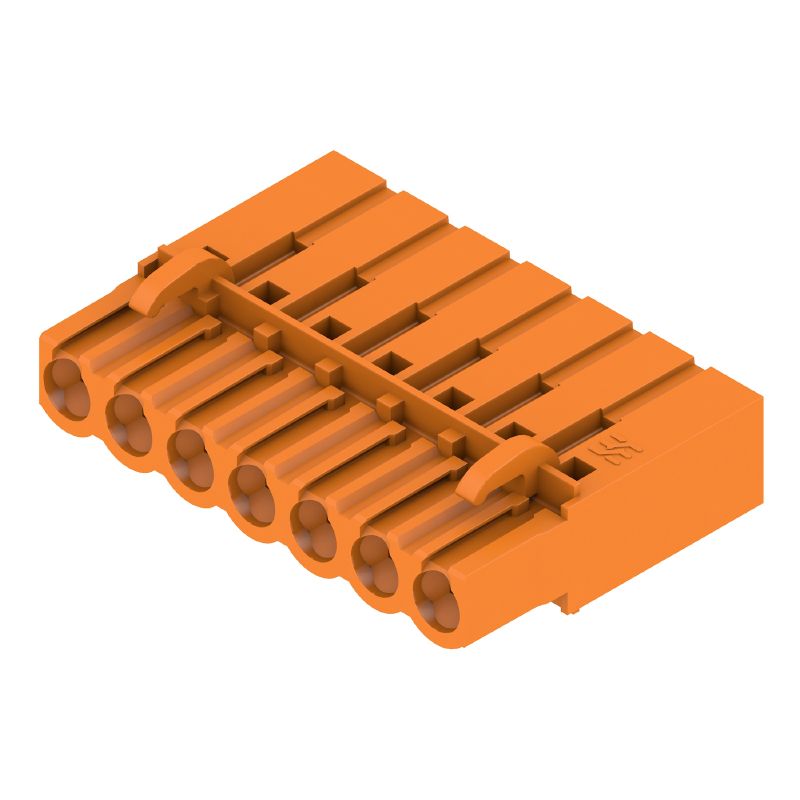

Obrázek výrobku
BLC 5.08/07/180R OR BX

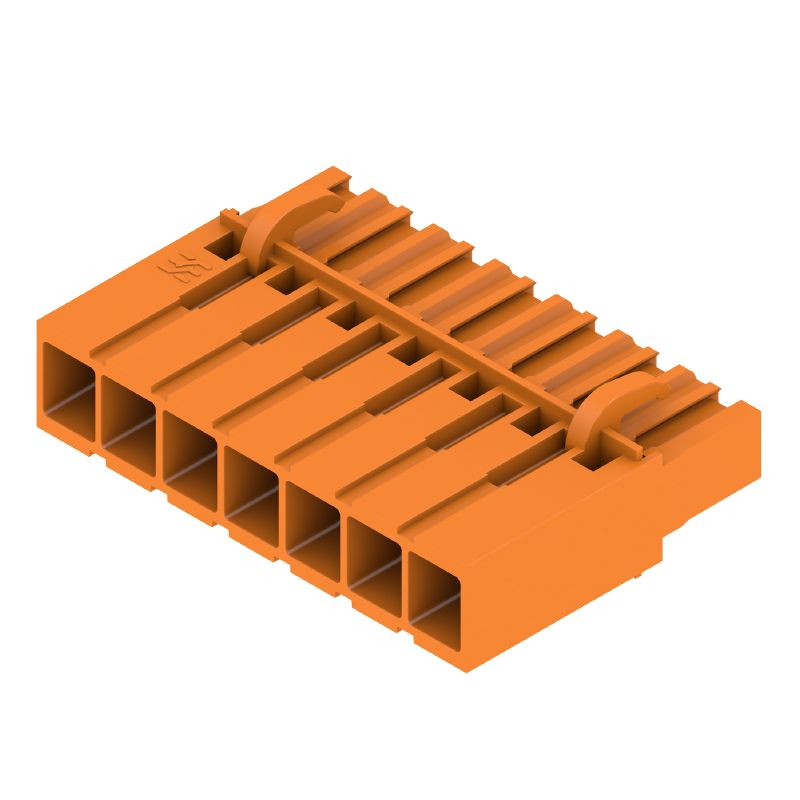

Obrázek výrobku
BLC 5.08/07/180R OR BX
Dimensional drawing
BLC 5.08/07/180R OR BX
Graph

BLC 5.08/07/180R OR BX

Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 7, 180°, Nalisované připojení, Upínací rozsah, max. : 2.5 mm², Box

ID výrobku 1610540000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 11 Protikusy 34 Příbuzné výrobky 24
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 7, 180°, Nalisované připojení, Upínací rozsah, max. : 2.5 mm², Box
Číslo objednávky
1610540000
Typ
BLC 5.08/07/180R OR BX
GTIN (EAN)
4008190156398
Množství
50 ks
Údaje výrobku
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
Balení
Box

Rozměry a hmotnosti

Hloubka
24,5 mm
Hloubka (v palcích)
0,965 inch
Výška
10,1 mm
Výška (v palcích)
0,398 inch
Šířka
35,56 mm
Šířka (v palcích)
1,4 inch
Čistá hmotnost
4,136 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Nalisované připojení
Rozteč v mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Ledarutgångsriktning
180°
Počet pólů
7
L1 i mm
30,48 mm
L1 v palcích
1,2 "
Number of rows
1
Množství řady kolíků
1
Jmenovitý průřez
2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Durchgangswiderstand
≤5 mΩ
Může být kódováno
Ano
Délka odizolování
5 mm
Cykly zapojování
25
Zásuvná síla / pól, max.
8,5 N
Tažná síla / pól, max.
6,5 N

Údaje o materiálu

Izolační materiál
PBT GF
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,22 mm²
2,5 mm²
Průřez propojení AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 14
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
2,5 mm²
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
14,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
18 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
12,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Núm. de certificación (CSA)
12400-374
Rated voltage (Use group B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Verpackung
Box
VPE length
145 mm
Anchura VPE
112 mm
VPE-höjd
65 mm

Typové testy

테스트: 표시 내구성
  • 표준:
    koncept DIN VDE 0627, oddíl 6.2.2 / 09.91, DIN IEC 512, část 7, oddíl 5 / 05.94
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovitý průřez závisí na použitém krimpovaném kontaktu.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
