속성
| 버전 | 센서/액추에이터 라인, 연결선, M12 / M12, 폴 수 : 5, 10 m, 핀, 직선형 - 소켓, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PVC, 할로겐: 예 |
| 주문 번호 | 2503571000 |

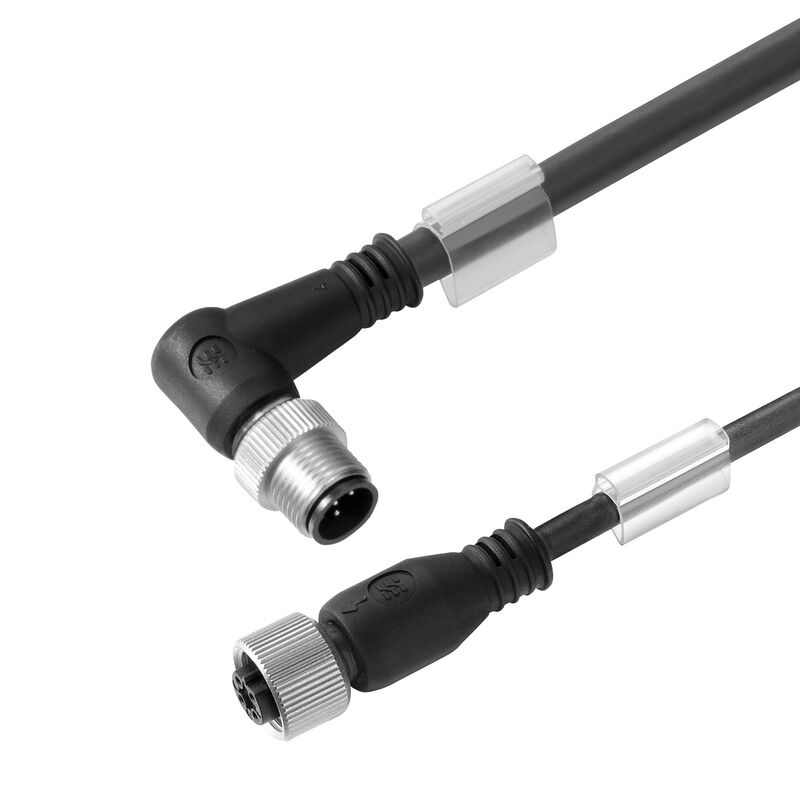

| 유형 | SAIL-M12WM12G-5-10V |
| GTIN(EAN) | 4050118518641 |
| 수량 | 1 items |
| 순중량 | 300 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| UL AWM 방식 규격 외부 클래딩 | 2464 (80 °C / 300 V) |
| 구성 가능 케이블 길이 | 예 |
| 비틀림 저항 | 0 °/m |
| 온도 범위, 고정 | -30...80 °C |
| 온도 범위, 이동 | -5...80 °C |
| 외경 | 5.7 mm ± 0.2 mm |
| 외피 색상 | 검정 |
| 외피 재질 | PVC |
| 용접 비드 내성 | 아니요 |
| 용접 스파크 저항 | 아니요 |
| 절연 | PVC |
| 조사 교차결합 | 아니요 |
| 차폐 | 아니요 |
| 컬러 코딩 |
갈색
흰색 파란색 검은색 회색 |
| 케이블 길이 | 10 m |
| 케이블 캐리어에 적합 | 아니요 |
| 코어 단면적 | 0.34 mm² |
| 폴 수 | 5 |
| 할로겐 | 예 |
| LED | 아니요 |
| 결선 나사산 | M12 / M12 |
| 나사선 링 재질 | 주조 아연 |
| 다음 규격에 따른 충격 및 진동 보호: | 섹션 B |
| 버전 | 핀, 직선형 - 소켓, 직선형 |
| 보호 등급 |
IP67
IP68 완전하게 마운트된 경우 IP65 IP66 |
| 오염 심각도 | 3 |
| 절연 강도 | 108Ω |
| 점퍼 연결 | 아니요 |
| 접점 표면 | 금도금 |
| 정격 전류 | 4 A |
| 정격 전압 | 60 V |
| 조임 토크 | M12: 0.8 - 1.2 Nm |
| 코딩 | A-코딩 |
| 플러그 주기 | ≥ 100 |
| 하우징 기본 재질 | PUR |
| 하우징의 온도 범위 | -25…+85 °C |
| 절연 강도 | 108Ω |
| 정격 전압 | 60 V |
| 다음 규격에 따른 충격 및 진동 보호: | 섹션 B |
| 플러그 좌측 | M12, A-코딩, IP69, 수형 접점, 90° 꺾임, 플라스틱, 비차폐 |
| 플러그 우측 | M12, A-coded, IP69, female contact, straight, Plastic, unshielded |
| 그림 제목 05 | 폴 계획 |
| 이미지 부제목-05 | Male |
| 그림 제목 06 | 폴 계획 |
| 이미지 부제목-06 | Socket |
| 그림 제목 07 | 배선도 |
| 그림 제목 08 | 이상적 툴: Screwty ® (토크 기능 탑재) |
| 이미지 부제목-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| 제품 변경 통지 |
[88623](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[88624](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [318301](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| 인증 |   |
| ROHS | 준수 |
