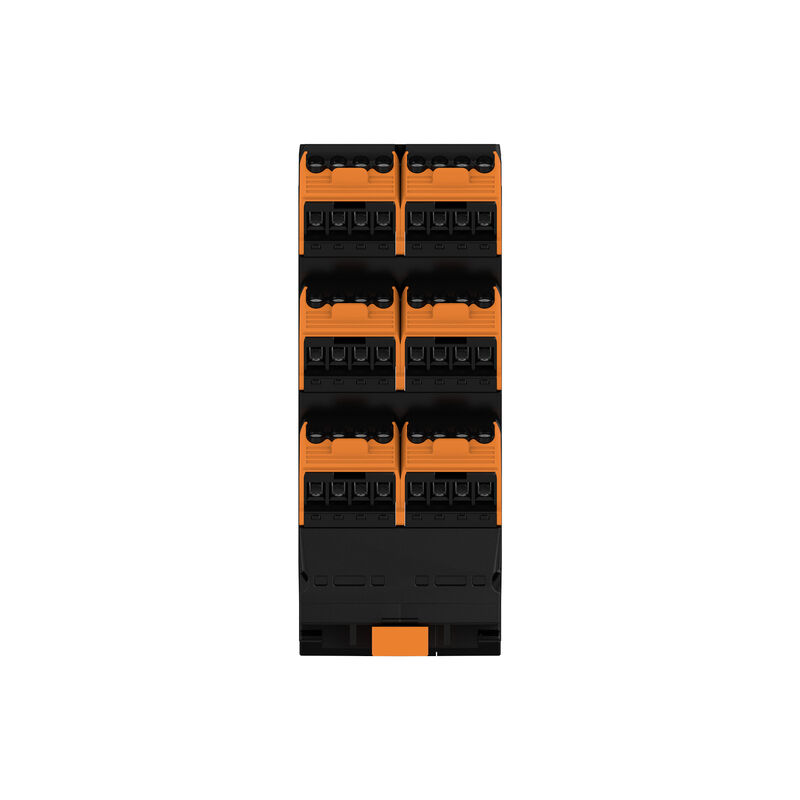

Изображение изделия
SAMPLE CH20M45 33/33

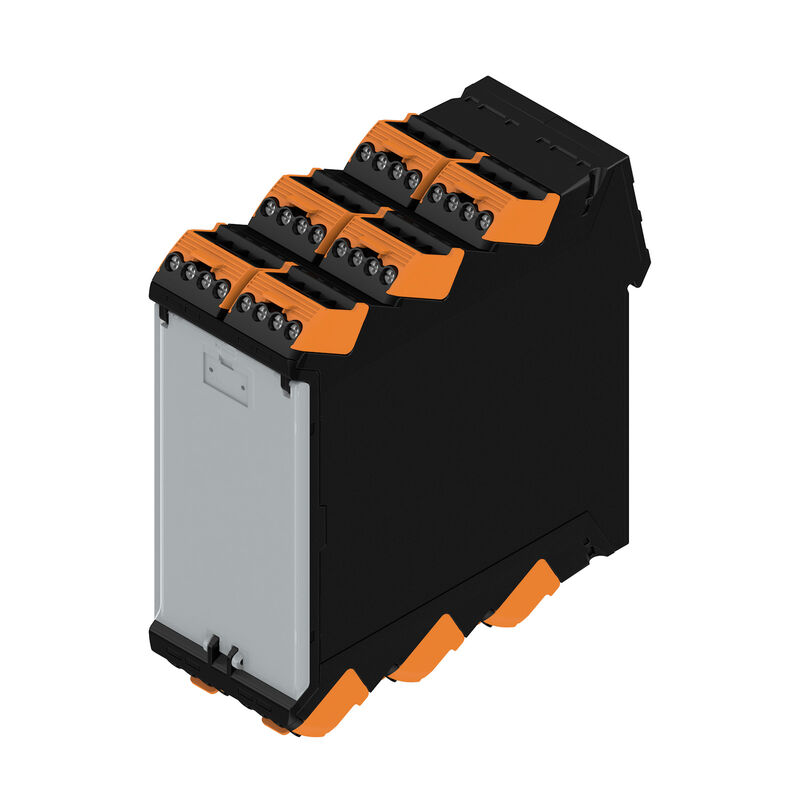

Изображение изделия
SAMPLE CH20M45 33/33

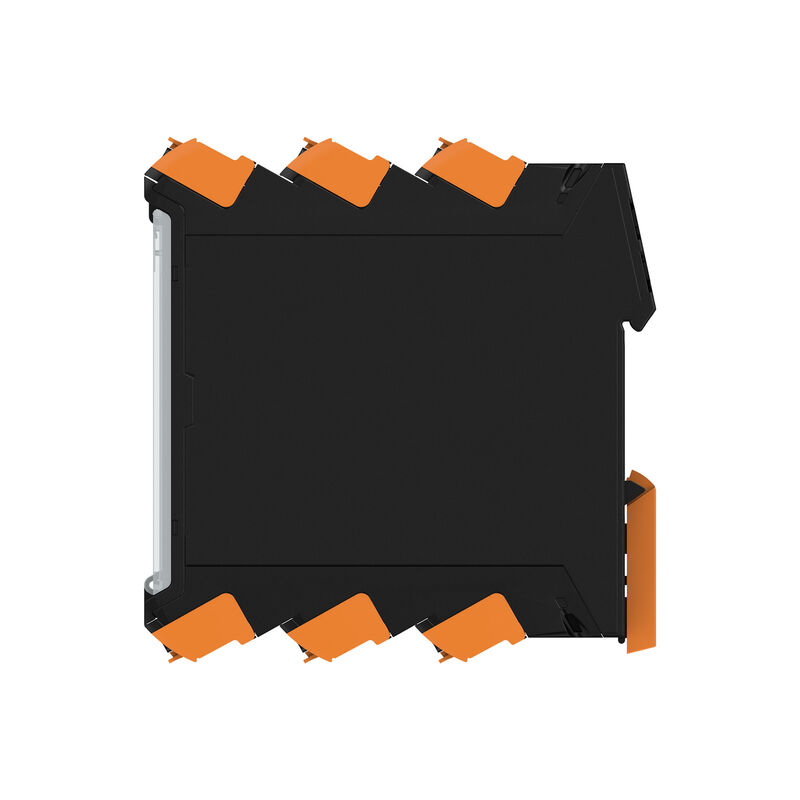

Изображение изделия
SAMPLE CH20M45 33/33

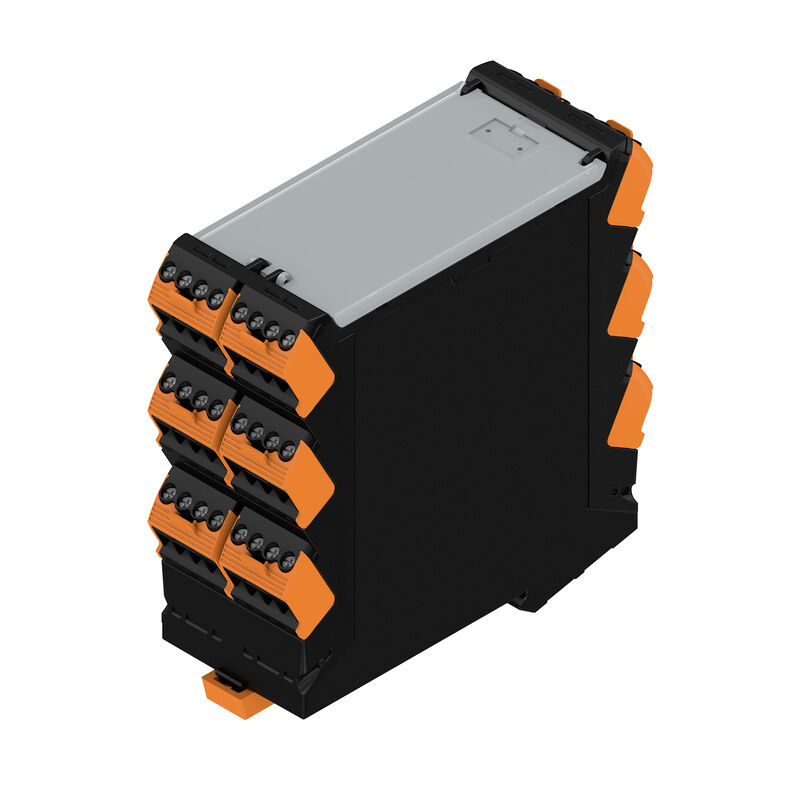

Изображение изделия
SAMPLE CH20M45 33/33
Габаритный чертеж

SAMPLE CH20M45 33/33

Корпус электронных приборов (образец), OMNIMATE Housing — серия CH20M черный, Набора для разработчиков, состоящий из отдельных деталей, включающих гнездовой разъем, Корпус в сборе, Технология соединения, Ширина: 45 mm

№ продукта 1519520000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 29 Конструктивные элементы 7 Связанные продукты 3
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Номинальные характеристики по IEC Данные о материалах Общие данные Конструкция - требования IN Свойства сборки Свойства корпуса Подключаемые проводники Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Корпус электронных приборов (образец), OMNIMATE Housing — серия CH20M черный, Набора для разработчиков, состоящий из отдельных деталей, включающих гнездовой разъем, Корпус в сборе, Технология соединения, Ширина: 45 mm
Заказ №
1519520000
Тип
SAMPLE CH20M45 33/33
GTIN (EAN)
4050118327212
Кол.
1  Штука

Размеры и массы

Глубина
113,6  mm
Глубина (дюймов)
4,472  inch
Высота
117,2  mm
Высота (в дюймах)
4,614  inch
Ширина
45  mm
Ширина (в дюймах)
1,772  inch
Длина
0  mm
Масса нетто
239  g

Температуры

Температура монтажа
-25 °C...85 °C
Влажность
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Номинальные характеристики по IEC

Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10  A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
9  A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400  V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320  V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250  V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4  kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4  kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4  kV

Данные о материалах

Группа изоляционного материала
II
Изоляционный материал
PA 66 GF 30
Класс пожаростойкости UL 94
V-0
Материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
400 ≤ CTI <600

Общие данные

Вид защиты
IP20 в установленном состоянии
Рейка
TS 35
Способность к заливке
Нет
Таблица цветов (аналогич.)
RAL 9011
Цветовой код
черный

Конструкция - требования IN

Допуск на толщину печатной платы
± 0,15 мм
Сертификат на очертания печатной платы
±0,1 мм
Толщина печатной платы
1,6  mm

Свойства сборки

Количество уровней соединения
3
Количество вентиляционных отверстий
0
Количество полюсов
4
Перемычка
Нет
Вид контакта клеммы LP
Соединение под пайку, прямое
Вид соединения
втычной

Свойства корпуса

Устанавливаемая защелкивающаяся крышка
Да
Совместимый маркер
Да
Вырезание как подготовка для функционального порта предусмотрено
Нет
Цвет крепящейся основы
оранжевый
Перемычка
Нет
Количество уровней соединения
3
Количество полюсов
4

Подключаемые проводники

Метод проводного соединения
Винтовое соединение
Длина зачистки изоляции
8  mm
Момент затяжки, мин.
0,4  Nm
Момент затяжки, макс.
0,5  Nm
Диапазон зажима, мин.
0,13  mm²
Диапазон зажима, макс.
2,5  mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Одножильный, мин. H05(07) V-U
0,2  mm²
Одножильный, макс. H05(07) V-U
2,5  mm²
многожильный, макс. H07V-R
2,5  mm²
Гибкий, мин. H05(07) V-K
0,2  mm²
С наконечником DIN 46 228/4, мин.
0,25  mm²
С наконечником DIN 46 228/4, макс.
2,5  mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25  mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5  mm²
Макс. диапазон зажима
2,5  mm²

Классификации

ETIM 7.0
EC001031
ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 11.0
27-18-27-02
ECLASS 12.0
27-18-27-02
ECLASS 13.0
27-19-05-01
ECLASS 14.0
27-19-01-01
ECLASS 15.0
27-19-01-01
