Свойства

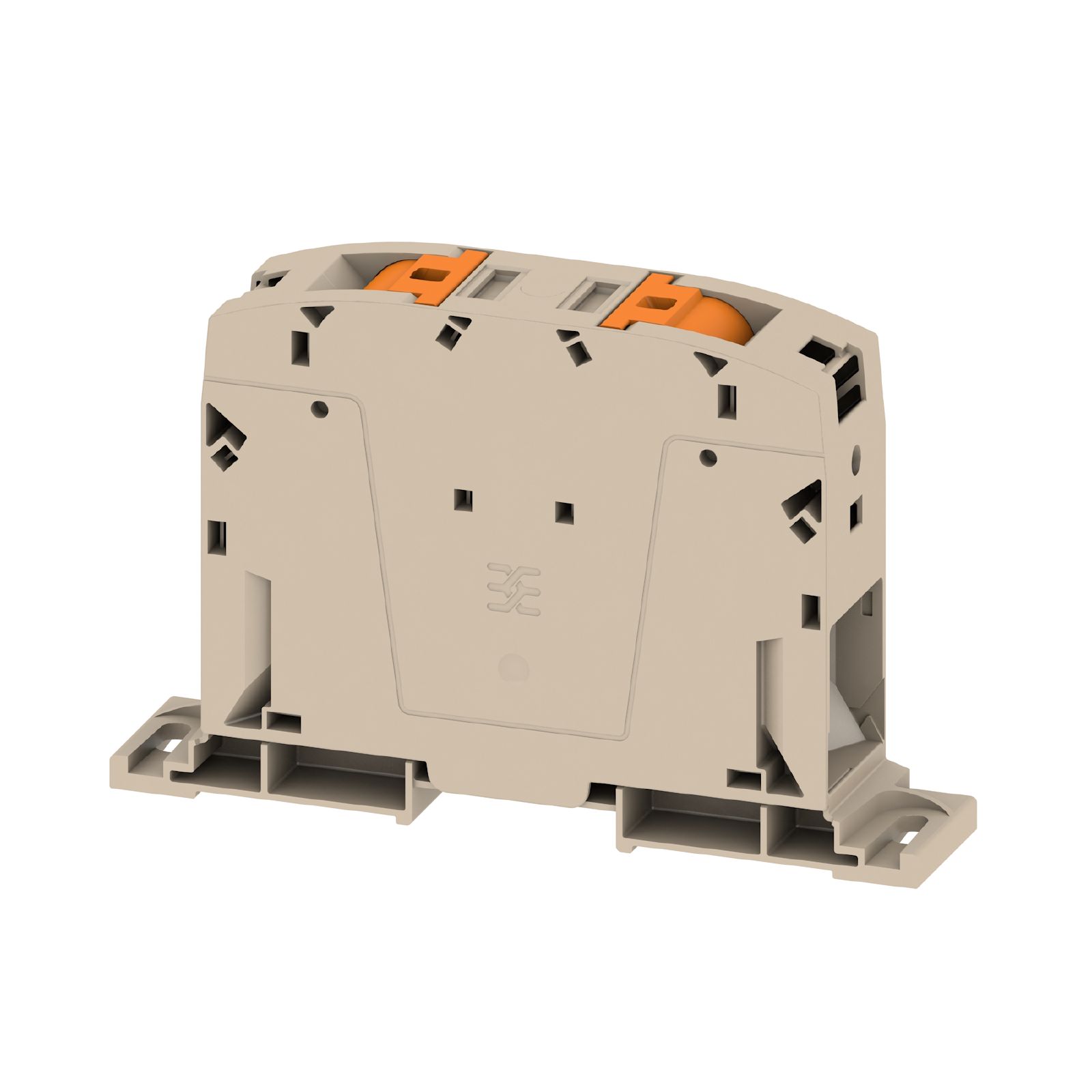

| Версия | Проходная клемма, PUSH IN, 150 mm², 1000 V, 309 A, Темно-бежевый |
| Заказ № | 2728770000 |
| Тип | A2C 150/185-DM |
| GTIN (EAN) | 4050118801552 |
| Кол. | 5 Штука |
| Глубина | 98 mm |
| Глубина (дюймов) | 3,858 inch |
| Высота | 151 mm |
| Высота (в дюймах) | 5,945 inch |
| Ширина | 31 mm |
| Ширина (в дюймах) | 1,22 inch |
| Масса нетто | 316,69 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Цвет элементов управления | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | TUEV16ATEX7909U |
| Сертификат № (IECEX) | IECEXTUR16.0036U |
| Макс. напряжение (ATEX) | 1100 V |
| Ток (ATEX) | 272 A |
| Поперечное сечение провода, макс. (ATEX) | 185 mm² |
| Макс. напряжение (IECEX) | 1100 V |
| Ток (IECEX) | 272 A |
| Поперечное сечение провода, макс. (IECEX) | 185 mm² |
| Требуется концевая пластина | Нет |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Нет |
| Рейка | Монтажная панель |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид крепления | привинченный |
| Вид монтажа | Непосредственный монтаж |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Нет |
| с фиксатором | Нет |
| Тип соединения, дополнительное соединение | PUSH IN |
| Вид соединения | PUSH IN |
| Диапазон зажима, макс. | 185 mm² |
| Диапазон зажима, мин. | 50 mm² |
| Длина зачистки изоляции | 40 mm |
| Калибровая пробка согласно 60 947-1 | B13 |
| Количество соединений | 2 |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | kcmil 300 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 1/0 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 185 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 185 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 50 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 50 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 150 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 50 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 150 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 50 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 150 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 50 mm² |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | kcmil 300 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 1/0 |
| Рейка | Монтажная панель |
| Расчетное сечение | 150 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение пост. тока | 1 500 V |
| Номинальный ток | 309 A |
| Ток при макс. проводнике | 309 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,1 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 9,89 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 600 V |
| Напряжение, класс C (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 350 kcmil |
| Разм. провода Заводская электропроводка, мин. (cURus) | 2 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 350 kcmil |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 2 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 310 A |
| Ток, класс C (cURus) | 310 A |
| Сведения об изделии | Макс. кол-во подключаемых проводов уменьшается на один размер кабеля, если используется кросс-коннектор, требующий установки у кабельного ввода |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317015)
[CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199352) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304952) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2728770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2728770000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2728770000&norm=0) |
| Пользовательская документация |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[NTI A2C 150_185](https://mdcop.weidmueller.com/mediadelivery/asset/900_317028) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Сертификаты |       |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
