SAIBWP-P-3A-3.5/5.5-M8
SAIBWP-P-3A-3.5/5.5-M8

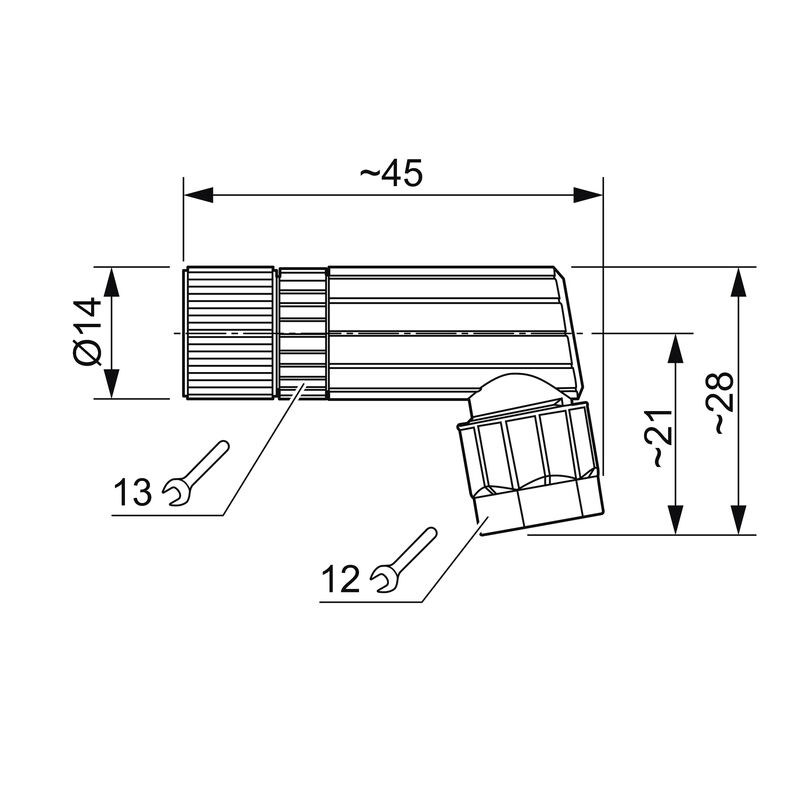

Maßzeichnung
SAIBWP-P-3A-3.5/5.5-M8

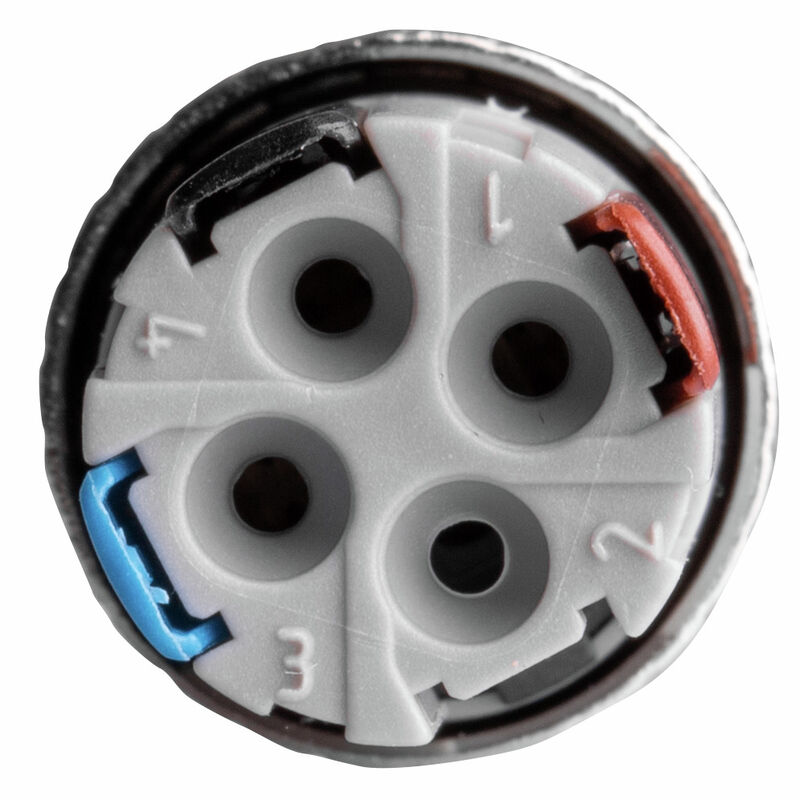

Polbild
Socket
SAIBWP-P-3A-3.5/5.5-M8
SAIBWP-P-3A-3.5/5.5-M8

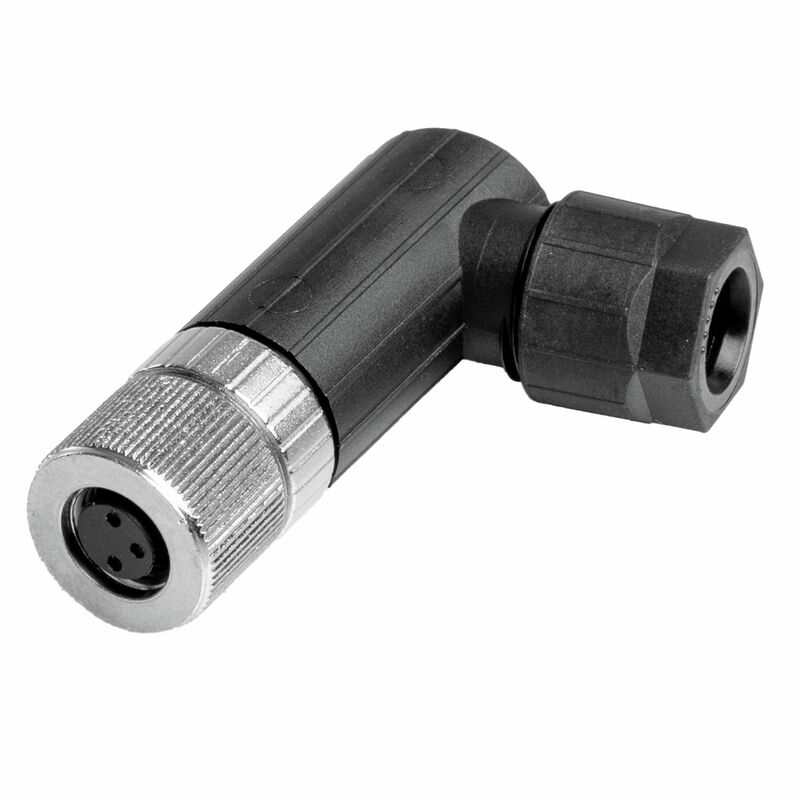

Abbildung ähnlich
SAIBWP-P-3A-3.5/5.5-M8

SAIBWP-P-3A-3.5/5.5-M8

Field attachable connector, M8

Art.-Nr. 3103380000
Datenblatt herunterladen Engineering Support
Verwandte Artikel 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Technische Daten Freikonfektionierbare Steckverbinder Normer Classifications

Approvals

ROHS
Conform

General ordering data

Ausfuehrung
Field attachable connector, M8
Best.-Nr.
3103380000
Art
SAIBWP-P-3A-3.5/5.5-M8
GTIN (EAN)
4099987149716
VPE
1 Stück

Dimensions and weights

Breite
45 mm
Width (inches)
1,772 inch
Durchmesser
14 mm
Nettogewicht
16 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
PUSH IN
Anschlussquerschnitt, max.
0,5 mm²
Anschlussquerschnitt, min.
0,14 mm²
Bemessungsspannung
  • Rated voltage:
    48 V
  • Voltage type:
    AC
  • Rated voltage:
    60 V
  • Voltage type:
    DC
Codierung
A
Gehäusebasismaterial
PBT diecast zinc
Kabeldurchmesser, max.
5,5 mm
Kabeldurchmesser, min.
3,5 mm
Kontaktausführung
Female
Kontaktmaterial
CuSn
Kontaktoberfläche
Ni/Au
LED
No
Leiteranschlussquerschnitt, max.
0,5 mm²
Leiteranschlussquerschnitt, min.
0,14 mm²
Material Gewindering
odlew ciśnieniowy cynkowy
Nennspannung
48 V
Nennstrom
4 A
Polzahl
3
Schirmanschluss
Nej
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Normer

Steckverbinder Norm
IEC 61076-2-104

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
