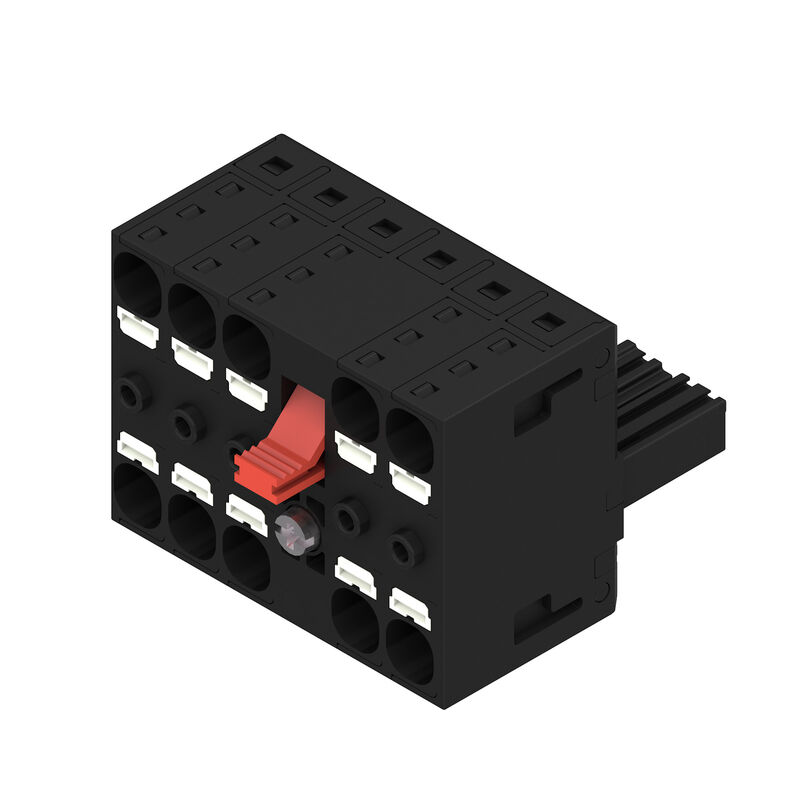

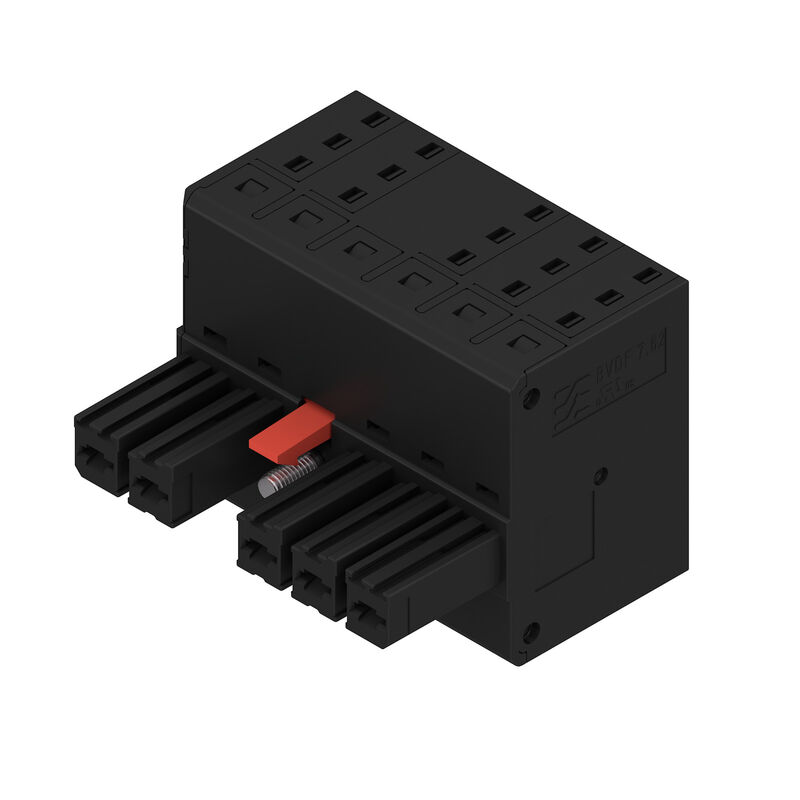

BVDF 7.62HP/05/180MSF4 SN BK BX
Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 5, 180°, PUSH IN med manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box
Produkt-ID
2720590000
Egenskaper
| Utförande | Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 5, 180°, PUSH IN med manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box |
| Art.nr. | 2720590000 |
| Typ | BVDF 7.62HP/05/180MSF4 SN BK BX |
| GTIN (EAN) | 4050118816020 |
| Förp. | 18 items |
| Produktparametrar |
IEC: 600 V / 46 A / 0.5 - 10 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Förpackning | Box |
| Djup | 47,7 mm |
| Byggdjup (tum) | 1,878 inch |
| Höjd | 35,05 mm |
| Bygghöjd (tum) | 1,38 inch |
| Bredd | 46,72 mm |
| Byggbredd (tum) | 1,839 inch |
| Nettovikt | 56,444 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie BV/SV 7.62HP |
| Anslutningstyp | Fältanslutning |
| Ledaranslutningsteknik |
PUSH IN med manöverknapp
Fjäderanslutning |
| Delning i mm (P) | 7,62 mm |
| Delning i tum (P) | 0,3 " |
| Ledarutgångsriktning | 180° |
| Antal poler | 5 |
| L1 i mm | 30,48 mm |
| L1 i tum | 1,2 " |
| Antal rader | 2 |
| Polradstal | 1 |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Skyddsklass | IP20 |
| Genomgångsmotstånd (6) | 4,50 mΩ |
| Koderbar | Ja |
| Avisoleringslängd | 12 mm |
| Avisoleringslängd, tolerans |
|
| Åtdragningsmoment för skruvfläns, min. | 0,3 Nm |
| Åtdragningsmoment för skruvfläns, max. | 0,5 Nm |
| Skruvmejselklinga | 0,6 x 3,5 |
| Stickcykler | 25 |
| Max. instickskraft/pol | 12 N |
| Max. dragkraft/pol | 12 N |
| Isoleringsmaterial | PA GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Skiktstruktur för lödanslutningen | 1...3 µm Ni / 4...10 µm Sn |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 10 mm² |
| Ledardiameter, AWG, min. | AWG 24 |
| Ledardiameter, AWG, max | AWG 8 |
| entrådig, min. H05(07) V-U | 0,5 mm² |
| entrådig, max. H05(07) V-U | 10 mm² |
| Flertrådig, min. H07 V-R | 1,5 mm² |
| flertrådig, max. H07V-R | 6 mm² |
| fintrådig, min. H05(07) V-K | 0,5 mm² |
| fintrådig, max. H05(07) V-K | 10 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,5 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,5 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 6 mm² |
| Anslutningsbar ledare |
|
| Referenstext |
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen. |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 46 A |
| Märkström, max. antal poler (Tu=20°C) | 41 A |
| Märkström, min. antal poler (Tu=40°C) | 38 A |
| Märkström, max. antal poler (Tu=40°C) | 37,5 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 600 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 600 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 600 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 4 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 6 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 6 kV |
| Korttidströmhållfasthet | 3 x 1s med 400 A |
| Krypsträcka, min. | 11,03 mm |
| Luftsträcka, min. | 10,36 mm |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 600 V |
| Märkspänning (användargrupp C / UL 1059) | 600 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkström (användargrupp B / UL 1059) | 35 A |
| Märkström (användargrupp C / UL 1059) | 35 A |
| Märkström (användargrupp D / UL 1059) | 35 A |
| Ledardiameter AWG, min. | AWG 24 |
| Ledardiameter AWG, max. | AWG 8 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 356 mm |
| VPE-bredd | 136 mm |
| VPE-höjd | 61 mm |
| Test: Hållfasthet för märkningar |
|
| Test: Klämbar area |
|
| Test beträffande ledare som skadats och lossnat oavsiktligt |
|
| Frånslagstest |
|
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • AEH med plastkrage enligt DIN 46228/4 • AEH utan plastkrage enligt DIN 46228/1 • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212239) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2720590000) |
| Meddelande om produktändring |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
