| Utförande | MICROOPTO, Solid-state relä, Märkstyrspänning: 24 V DC ±20 % , Märkkopplingsspänning: 12...300 V DC, Varaktig ström: 1 A, Skruvanslutning |
| Art.nr. | 8937830000 |
| Typ | MOS 24VDC/12-300VDC 1A |
| GTIN (EAN) | 4032248716050 |
| Förp. | 1 items |
| Djup | 97,8 mm |
| Byggdjup (tum) | 3,85 inch |
| Höjd | 88,1 mm |
| Bygghöjd (tum) | 3,468 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 37 g |
| Lagertemperatur | -40 °C...80 °C |
| Drifttemperatur | -25 °C...60 °C |
| Fuktighet | 5–95 % rel. fuktighet, Tu = 55 °C, ingen kondensbildning |
| MTTF | 467 a |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d32f8e61-6733-45d6-9062-c95f9903aad6 |
| Märkstyrspänning | 24 V DC ±20 % |
| Märkeffekt | 0,36 W |
| Statusindikering | Grön LED |

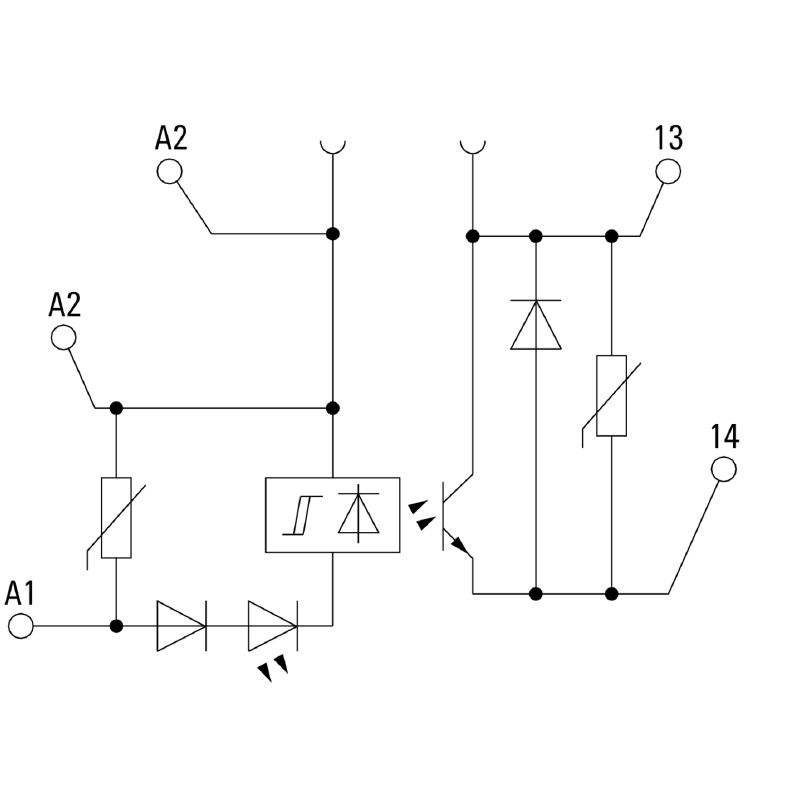

| Skyddskoppling |
Varistor
Skydd mot polförväxling |
| ingångsfrekvens | 50...60 Hz |
| Märkkopplingsspänning | 12...300 V DC |
| Normalspänning | 1 A |
| Max. brytström | 1,5 A |
| Belastningskategori | LC A |
| Impulsbelastning, gränsström | 27 A (10 ms) |
| Inkopplingsfördröjning | <18 µs |
| Frånslagsfördröjning | <1 ms |
| Spänningsfall vid max. last | ≤ 0,4 V |
| Läckström | <1 µA |
| Kortslutningssäker | Nej |
| Skyddskoppling lastsida |
Varistor
Frihjulsdiod |
| Kontakttyp | 1 Slutande (POWER MOS-FET) |
| Kopplingsfrekvens, max. (DC-manöverspänning) | 60 Hz |
| Skena | TS 35 |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-0 |
| UL94 brännbarhetsklass för komponent |
|
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | > 3 mm |
| Spänningstålighet styrsida - lastsida | 3 KVeff / 1 Min. |
| Spänningshållfasthet till montageskena | 4 kVeff / 1 Min. |
| Stöthållspänning | 2,5 kV (1,2/50 µs) |
| Skyddsklass | IP20 |
| Certifikat-nr (DNV) | TAE000033E |
| Certifikat-Nr. (cULus) | E141197 |
| Ledaranslutningsteknik | Skruvanslutning |
| Avisoleringslängd nominellt | 7 mm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 0,6 Nm |
| Anslutningsområde, märkarea | 2,5 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, entrådig max. | 4 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 1,5 mm² |
| Klingmått | 6 x 3,5 mm |
| Produktinformation | De kabellängder får inte överstiga 30 m. |
| Godkännande/Certifikat/Dokument om överensstämmelse | |
| Teknikuppgifter Data | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Användardokumentation | |
| Kataloger |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
| UL File Number Search | |
| Certifikat-Nr. (cULus) | E141197 |
-
-
-
