特性
版本 | 供电模块, 分配电源电压至总线导轨, 备用电源备选 |
订货号 | 2456870000 |
类型 | ACT20-FEED-IN-PRO-P |
GTIN (EAN) | 4050118471809 |
数量 | 1 PC |

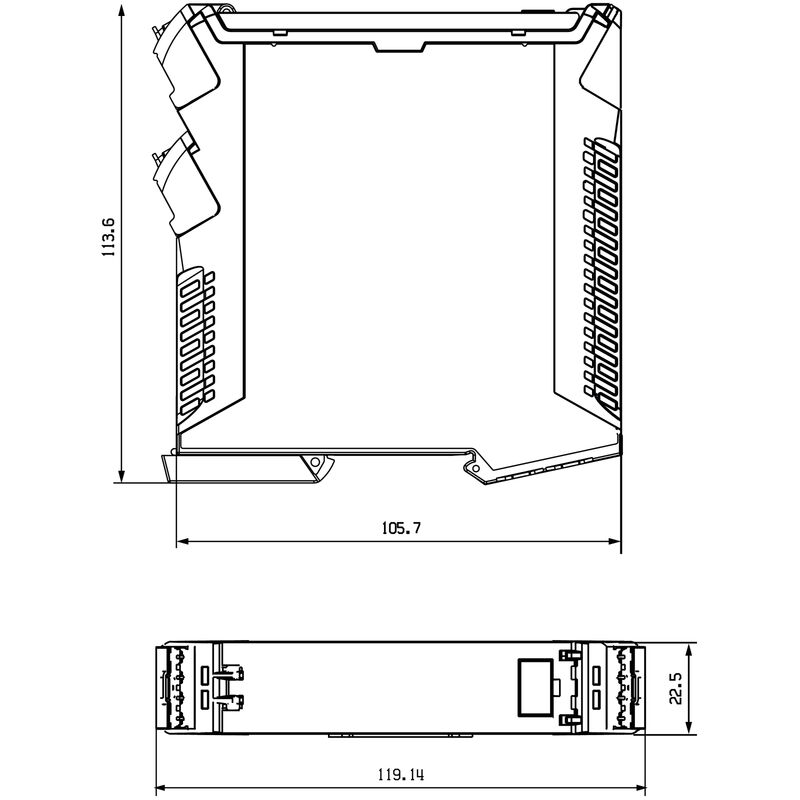

深 | 113.6 mm |
深度 (英寸) | 4.472 inch |
高度 | 117.2 mm |
高度 (英寸) | 4.614 inch |
宽度 | 22.5 mm |
宽度 (英寸) | 0.886 inch |
净重 | 173 g |
存储温度 | -20 °C...85 °C |
环境温度 | -20...+60 °C |
湿度 | 40°C / 95% 相对湿度, 无凝结 |
SIL 符合 IEC 61508 | 无 |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |

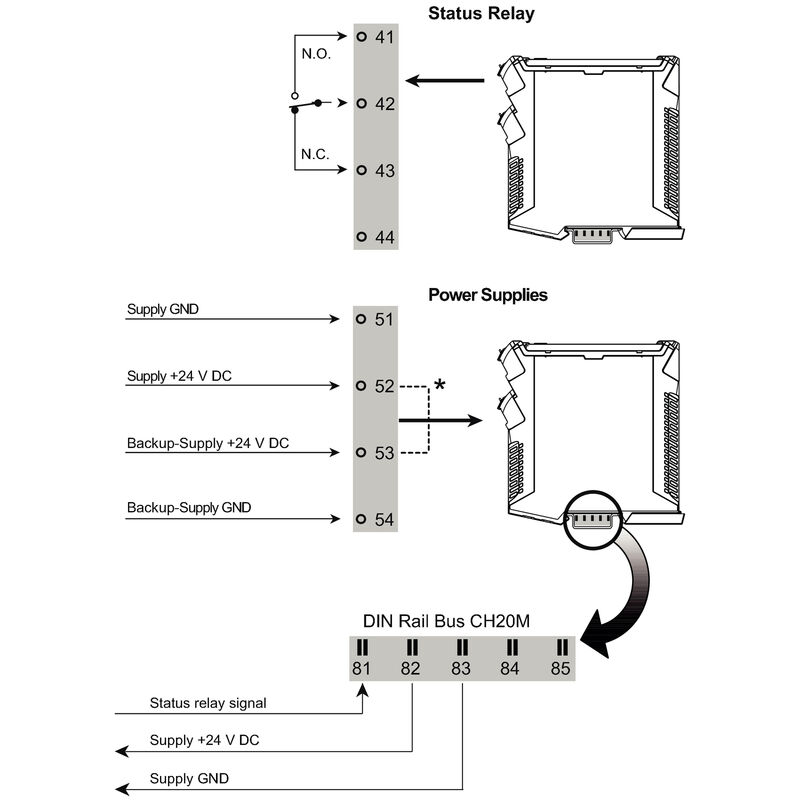

供电电压(输入) | 21.6…26.4 V DC |
备用电源 | 21.6…26.4 V DC |
电源触发电平 | 错误 < 21 V DC |
输入数 | 2 |
输入电压 | 21.6…26.4 V DC |
输入电流 | 最大 4 A |
供电电压 (输出) | 24 V DC |
输出功率 | 96 W |
输出电压,备注 | 输入电压 - 4 A 时为 0.5 V DC |
输出电流 |
等效输入电流
最大 4 A |
输出路数 | 1 |
告警功能 |
设备错误
电源故障 备份电源 |
持续电流 | 2 A |
最大交流功率 | 500 VA / 60 W |
最大开关电压,交流 | 250 V |
类型 | 继电器,1 个转换触点 |
供电电压 | 21.6…26.4 V DC |
功耗 | <2 W |
导轨 |
TS 35
CH20M Bus |
配置 | 无 |
防护等级 | IP20 |
EMC 标准 | EN 61326-1 |
联接类型 | PUSH IN |
最小拧紧力矩 | 0.4 Nm |
最大拧紧力矩 | 0.6 Nm |
额定连接下的压接范围 | 2.5 mm² |
压接范围,最小 | 0.5 mm² |
压接范围,最大 | 2.5 mm² |
导线最小压接面积 AWG | AWG 26 |
导线最大压接面积 AWG | AWG 14 |
单股导线的最小压接面积 | 0.2 mm² |
单股导线最大截面 | 2.5 mm² |
最小多股导线接线截面积 | 0.2 mm² |
最大压接面积 软导线 | 2.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 | 0.2 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 2.5 mm² |
认证/证书/一致性声明 |
[Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97035)
[Library and function block -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97155) [Application notes -- Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_192350) [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38729) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66128) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2456870000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456870000) |
用户文档 | [Device description -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_88621) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001600 |
ETIM 7.0 | EC001600 |
ETIM 8.0 | EC001600 |
ETIM 9.0 | EC001600 |
ECLASS 9.0 | 27-24-26-10 |
ECLASS 9.1 | 27-24-26-10 |
ECLASS 10.0 | 27-24-26-10 |
ECLASS 11.0 | 27-24-26-10 |
ECLASS 12.0 | 27-24-26-10 |
ECLASS 13.0 | 27-24-26-10 |
ECLASS 14.0 | 27-24-26-10 |
认证 | ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
证书号 (cULus) | E337701 |
