SAIE-M8S-3-F13THR
図に類似
SAIE-M8S-3-F13THR

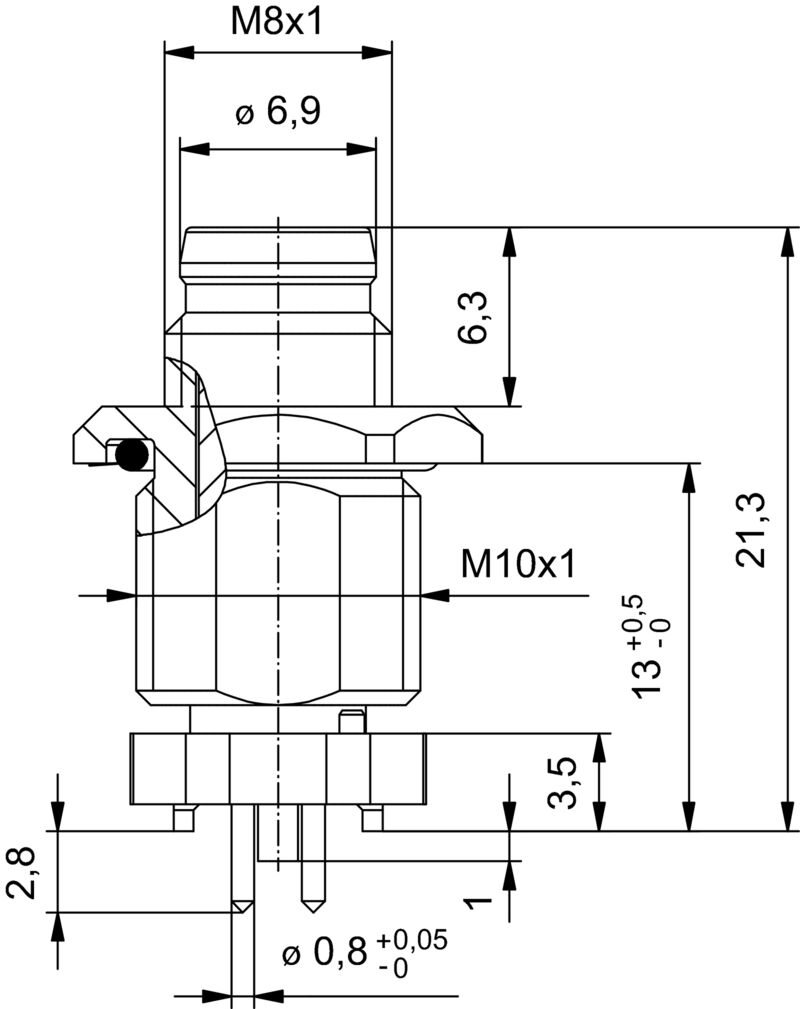

寸法図
SAIE-M8S-3-F13THR
PCB設計
SAIE-M8S-3-F13THR
極スキーム
M8 = none

SAIE-M8S-3-F13THR

組み込み型プラグ, M8, 取り付けスレッド: M10, 極数: 3, 撚線/ケーブル長:

商品番号 2422890000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 16
承認 一般注文データ 寸法と重量 環境製品コンプライアンス PCBプラグインコネクタの技術データ 一般情報 材料データ システムパラメータ 分類

承認

ROHS
適合

一般注文データ

バージョン
組み込み型プラグ, M8, 取り付けスレッド: M10, 極数: 3, 撚線/ケーブル長:
注文番号
2422890000
Type
SAIE-M8S-3-F13THR
GTIN (EAN)
4050118430141
数量
25 items

寸法と重量

正味重量
6,16 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCBプラグインコネクタの技術データ

Altezza dell’installazione
13 mm
Codificación
M8 =なし
Collegamento schermato
いいえ
Felszerelés típusa
前面取付け
Housings
M8ピン
Número de polos
3
Superficie custodia
ニッケルめっきした
取り付けスレッド
M10
공칭 전압
60 V
Napięcie znamionowe
60 V（3極）/30 V（4、5、8極）
公称電流
4 A
定格電流
4 A
温度範囲
-30…80 °C
Вид защиты
IP67
接触表面
Au （ゴールド）
ハウジング主要材質
CuZn
ニッケルメッキ
接続スレッド
M8
Момент затяжки
M8：0.5Nm
取り付けスレッド
M10
取り付けトルク
  • 最大.:
    0,8 Nm
取り付けトルク範囲
0.8 Nm
PCB の取り付け
THT/THRはんだ接続
絶縁抵抗
100 M
汚染度
3（シール済範囲内に2）
プラギング回数
≥ 100
接点材質
銅合金
シール材
NBR
ロックナット材質
ニッケルメッキCuZn
フランジ取り付けハウジングの材質
ニッケルメッキCuZn
グラウト材質
PUR

一般情報

極数
3
Основной материал корпуса
CuZn
ニッケルメッキ
接続スレッド
M8
接点材質
銅合金
接触表面
Au （ゴールド）
取り付け方式
前面取付け
保護度合い
IP67
プラギング回数
≥ 100

材料データ

Kontaktmaterial
銅合金
Поверхность контакта
Au （ゴールド）

システムパラメータ

Montage auf der Leiterplatte
THT/THRはんだ接続
Isolationswiderstand
100 M
Polreihenzahl
1
Polzahl
3
Schutzart
IP67
Steckzyklen
≥ 100

分類

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
