ZPS 2.5/1AN/QV/15

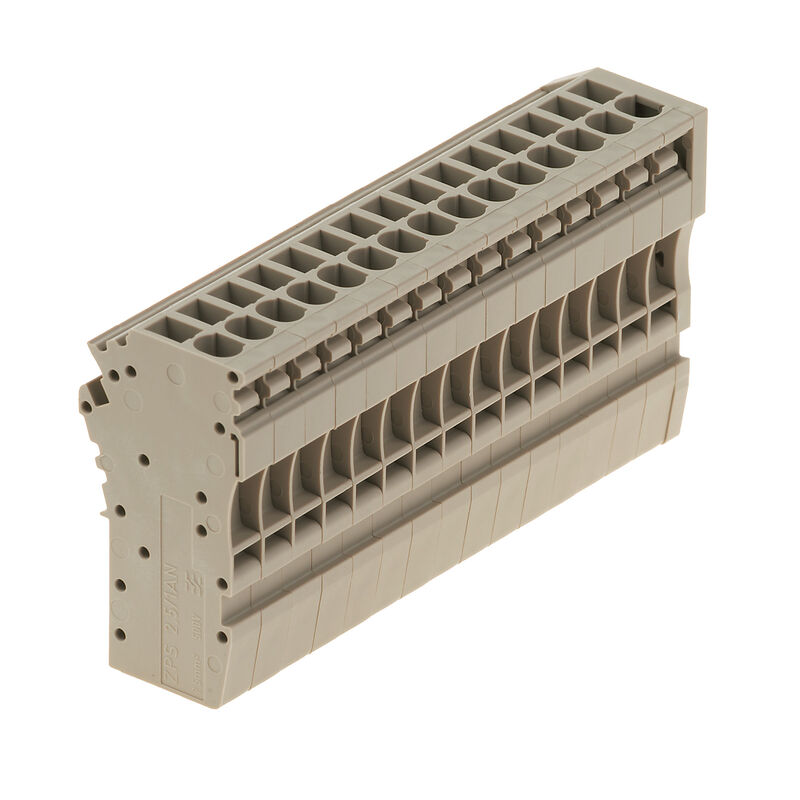

Zdjęcie produktu

ZPS 2.5/1AN/QV/15

Seria Z, Sprzęgło, Przekrój pomiarowy: 2.5 mm², złącze wtykowe, beżowy, montaż bezpośredni

Nr. produktu 1866030000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 10 Produkty pokrewne 317
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne dane znamionowe dane znamionowe wg UL zdjęcia produktów Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Seria Z, Sprzęgło, Przekrój pomiarowy: 2.5 mm², złącze wtykowe, beżowy, montaż bezpośredni
Nr zam.
1866030000
Typ
ZPS 2.5/1AN/QV/15
GTIN (EAN)
4032248496402
Ilość
10 szt.

Wymiary i masa

Głębokość
42 mm
Głębokość (cale)
1,654 inch
Wysokość
22,55 mm
Wysokość (cale)
0,888 inch
Szerokość
79 mm
Szerokość (cale)
3,11 inch
Masa netto
50 g

Temperatury

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-50 °C…75 °C
długotrwała temperatura użytkowa, min.
-50 °C
długotrwała temperatura użytkowa, maks.
120 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

기본 재질
Wemid
Barwny
Ciemnobeżowy
Classe d'infiammabilità UL 94
V-0

parametry systemu

Version
Złącze wtykowe
wtykowy
Złącze sprężynowe
Liczba potencjałów
15
liczba poziomów
1
liczba zacisków na poziom
1
Piani ponticellati internamente
Nie
Соединение PE
Nie

dalsze dane techniczne

rodzaj montażu
wtykany
Wskazówka montażowa
montaż bezpośredni

przewody zaciskane (złącze wymiarowane)

Długość odizolowania
10 mm
kierunek podłączenia
u góry
liczba przyłączeń
15
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,13 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,13 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,13 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,13 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,13 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
złącze wtykowe
sprawdzian trzpieniowy wg 60 947-1
A2
Wielkość ostrza
0,6 x 3,5 mm
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0,13 mm²

dane znamionowe wg CSA

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
26 AWG
Napięcie rozm. C (CSA)
300 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-1720292
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

Informacje ogólne

Liczba biegunów
15
Normy
IEC 60947-7-1
IEC 61984
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Wskazówka montażowa
montaż bezpośredni

dane znamionowe

Rated cross-section
2,5 mm²
Napięcie znamionowe
500 V
Rated DC voltage
500 V
Märkström
24 A
Ток при макс. проводнике
24 A
Normy
IEC 60947-7-1
IEC 61984
Rezystancja objętościowa wg IEC 60947-7-x
1,33 mΩ
Znamionowe napięcie udarowe
6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 W
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Current size C (cURus)
24 A
Current size D (cURus)
5 A
Sección del conductor Cableado de campo mín. (cURus)
26 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
26 AWG
Spannung Gr D (cURus)
600 V
Taille du conducteur Câblage d'installation max. (cURus)
12 AWG
Tensión Gr C (cURus)
300 V

zdjęcia produktów

Nagłówek obrazu-02
Zdjęcie produktu
Podpis obrazu-02
Podobny do przedstawionego na ilustracji

Klasyfikacje

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
