Vlastnosti
| Verze | Modulární rozvodné svorky, PUSH IN, 10 mm², 800 V, 57 A, Modrá |
| Číslo objednávky | 2522850000 |

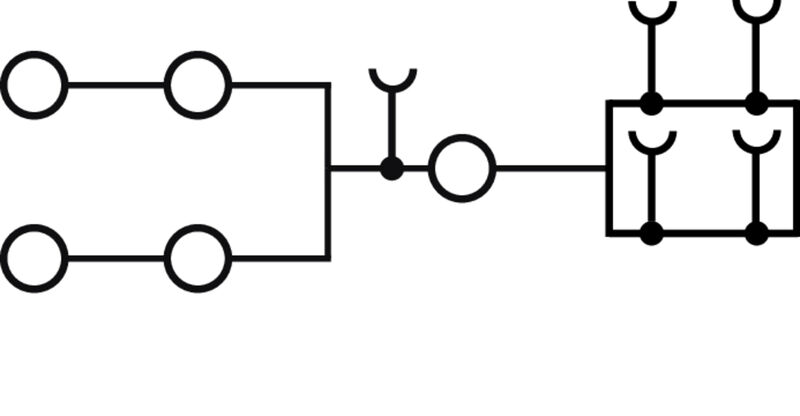

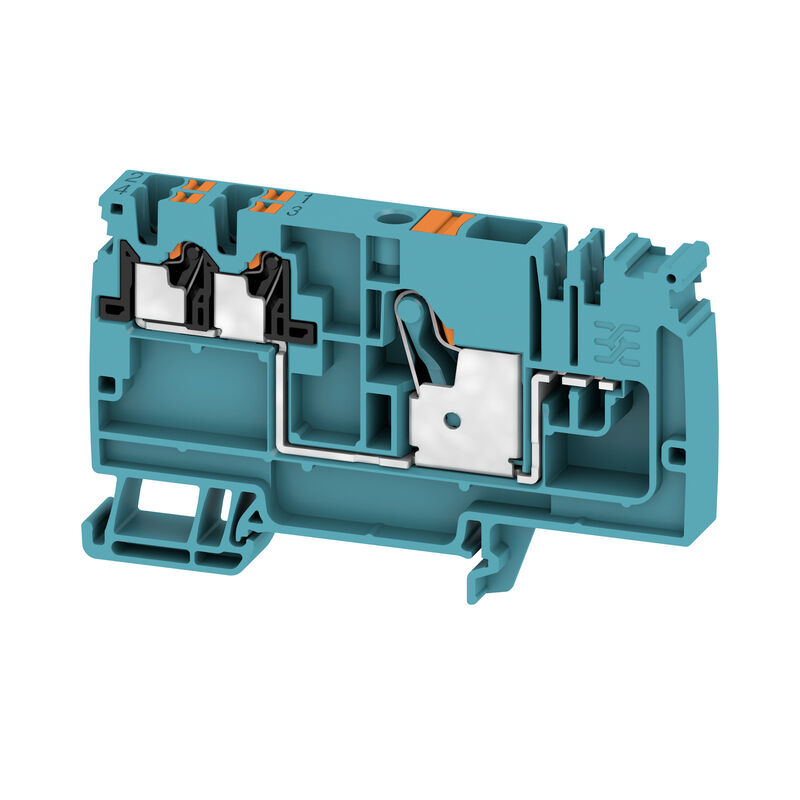

| Typ | AAP12 10/4X2.5 LO-LI BL/OR |
| GTIN (EAN) | 4050118771503 |
| Množství | 20 ks |
| Hloubka | 53,5 mm |
| Hloubka (v palcích) | 2,106 inch |
| Hloubka včerně DIN lišty | 54 mm |
| Výška | 89 mm |
| Výška (v palcích) | 3,504 inch |
| Šířka | 10 mm |
| Šířka (v palcích) | 0,394 inch |
| Čistá hmotnost | 31,197 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Modrá |
| Barva provozních prvků | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Značení EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU značka | II 2 G D |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 5 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ano |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Návod k instalaci | Nosná lišta |
| Otevřené strany | pravá |
| Typ montáže | TS 35 |
| Typ upevnění | clip-in |
| Verze testovaná ve výbušném prostředí | Ano |
| Délka odizolování, další připojení | 10 mm |
| Jmenovitý proud, další připojení | 24 A |
| Jmenovitý průřez, další připojení | 2,5 mm² |
| Počet připojení, další připojení | 4 |
| Průřez připojeného vodiče, pevné jádro, další připojení, max. | 2,5 mm² |
| Průřez připojeného vodiče, pevné jádro, další připojení, min. | 0,5 mm² |
| Průřez připojeného vodiče, pružný, další připojení, max. | 2,5 mm² |
| Průřez připojeného vodiče, více jader, další připojení, max. | 2,5 mm² |
| Průřez připojeného vodiče, více jader, další připojení, min. | 0,5 mm² |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 2,5 mm² |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, min. | 0,5 mm² |
| Průřez vodiče, pružný, další připojení, min. | 0,5 mm² |
| Rozsah sevření, další připojení, max. | 2,5 mm² |
| Rozsah sevření, další připojení, min. | 0,14 mm² |
| Směr připojení | vrchol |
| Typ připojení, další připojení | PUSH IN |
| Velikost spínače, další připojení | 0,6 x 3,5 mm |
| Dvojdutinka, max. | 4 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Délka odizolování | 18 mm |
| Délka tubusu pro dvojitou koncovku |
|
| Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
| Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
| Měřidlo podle IEC 60947-1 | A6 |
| Počet připojení | 1 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 10 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 10 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 10 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně splétané, max. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 10 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 16 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | PUSH IN |
| Upínací rozsah, max. | 16 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Velikost nože | 1,0 x 5,5 mm |
| Průřez vodiče max. (CSA) | 6 AWG |
| Průřez vodiče min. (CSA) | 28 AWG |
| Velikost napětí B (CSA) | 600 V |
| Velikost napětí C (CSA) | 600 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 55 A |
| Velikost proudu C (CSA) | 55 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-70089609 |
| Lišta | TS 35 |
| Návod k instalaci | Nosná lišta |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 10 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité DC napětí | 800 V |
| Jmenovitý proud | 57 A |
| Proud při maximu vodičů | 57 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,56 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,82 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 6 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 28 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 6 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 28 AWG |
| Velikost napětí B (cURus) | 600 V |
| Velikost napětí C (cURus) | 600 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu B (cURus) | 55 A |
| Velikost proudu C (cURus) | 55 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Informace o produktu | Je nutné dodržovat platné bezpečnostní předpisy pro přetížení a zkrat připojených vodičů. Celkový proud všech připojených vodičů nesmí překročit max. zátěžový proud. |
| Obrázek produktu-05 | [MAM_Cumulus:80548](null) |
| Osvědčení/Certifikát/Prohlášení o shodě |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153931) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66299) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2522850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2522850000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2522850000&norm=0) |
| Uživatelská dokumentace |
[AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992)
[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
